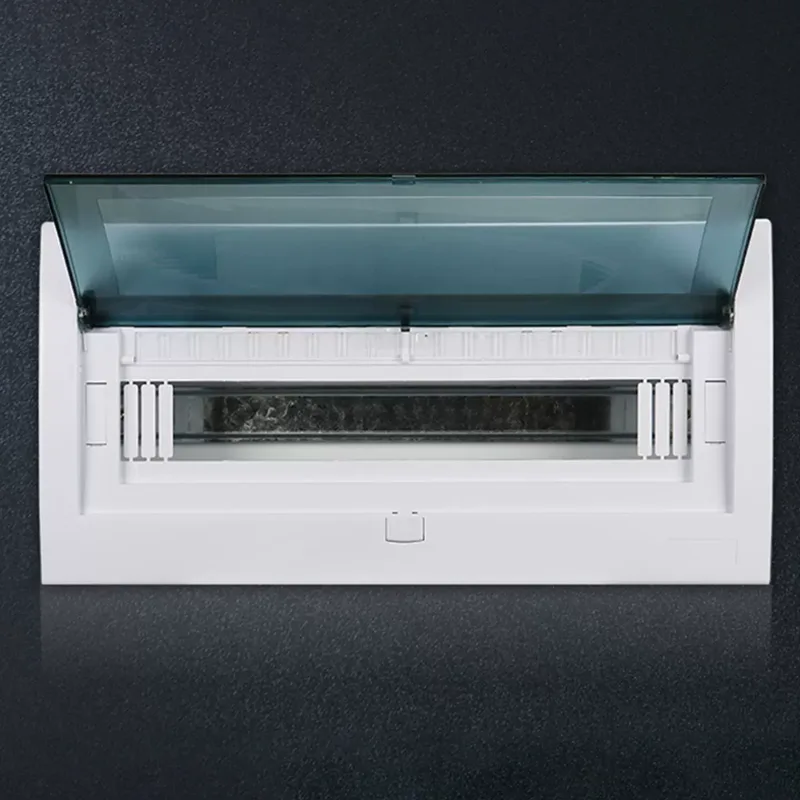

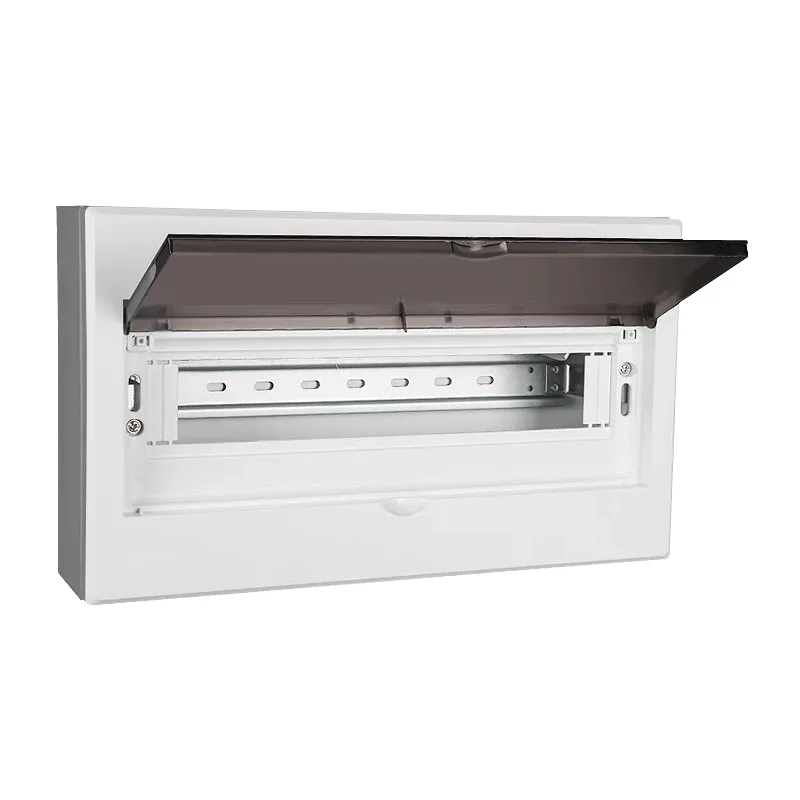

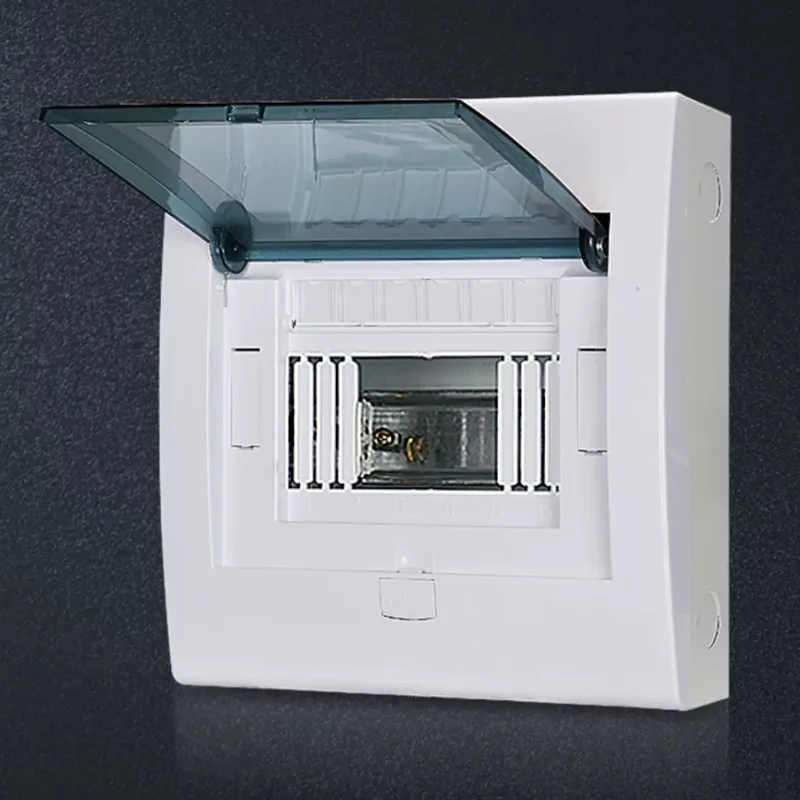

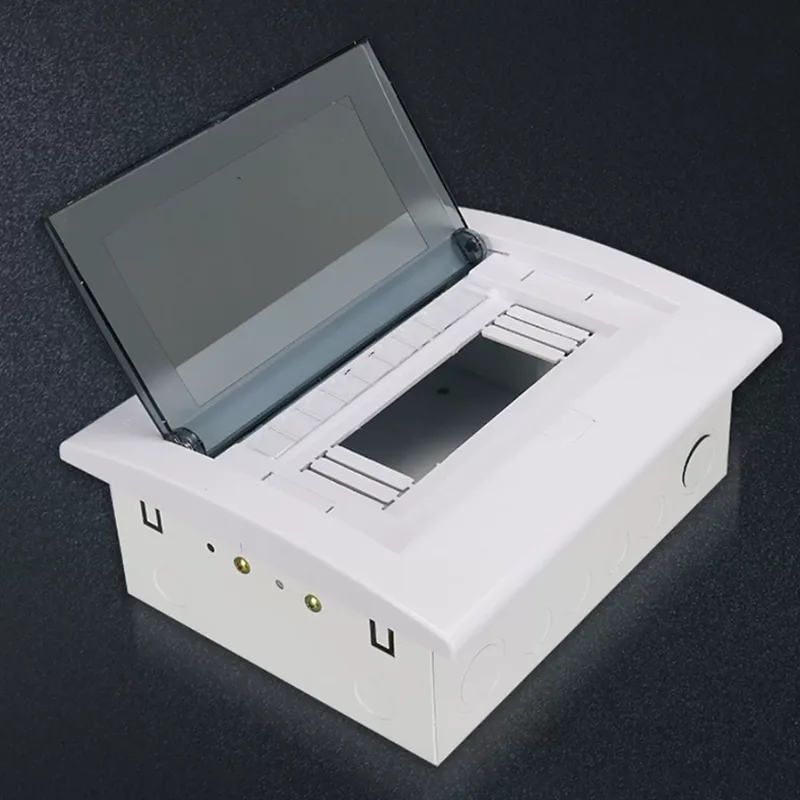

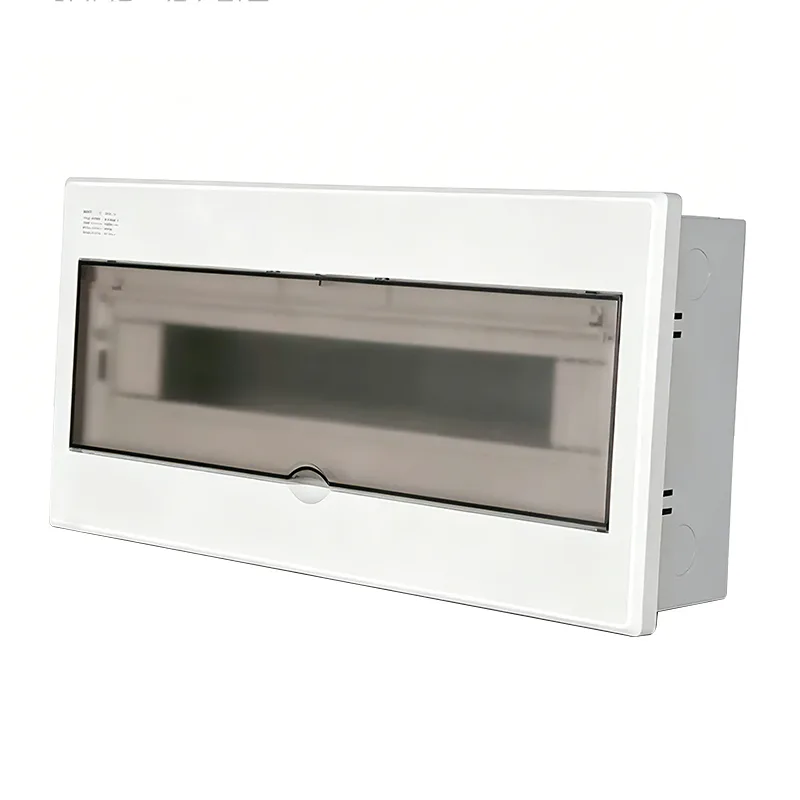

Wandmontierter Beleuchtungsverteilerkasten

Shangming ist ein professioneller Hersteller von wandmontierten Lichtverteilerkästen aus China mit einer eigenen Fabrik und umfassenden Produktions- und Qualitätskontrollverfahren. Dieser Verteilerkasten verteilt elektrische Energie von der vorgeschalteten Stromquelle und bietet Schutz-, Steuerungs- und Verwaltungsfunktionen für Beleuchtungskreise.

Kernfunktionen

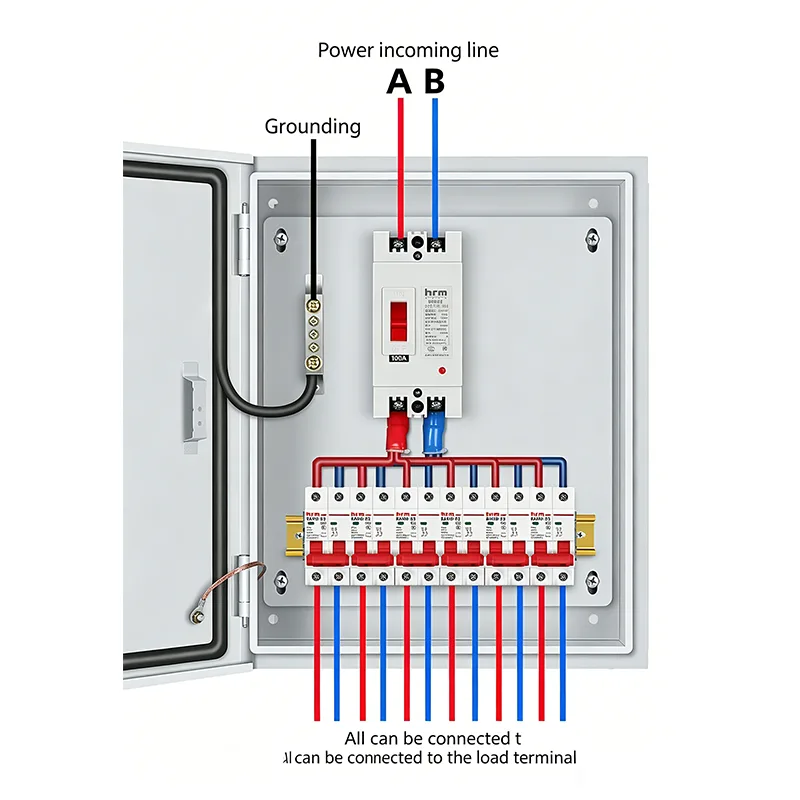

Stromverteilung: Der an der Wand montierte Beleuchtungsverteilerkasten teilt den Haupteingangsstrom in mehrere Zweigströme auf und versorgt so verschiedene Bereiche mit Strom.

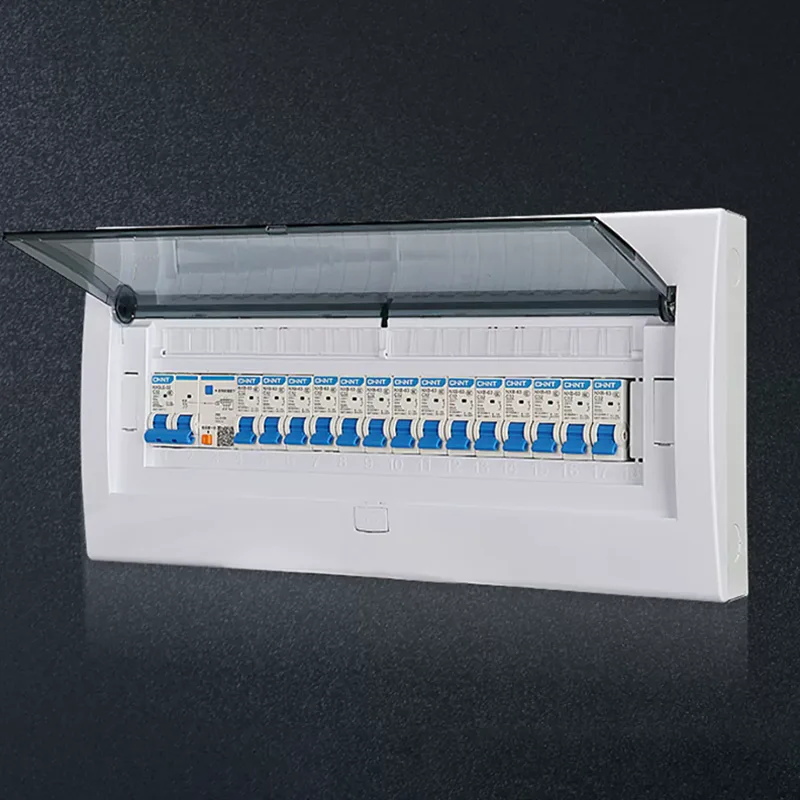

Stromkreisschutz: Der Verteilerkasten ist mit Miniatur-Leistungsschaltern ausgestattet. Im Falle eines Kurzschlusses oder einer Überlastung löst es automatisch aus und verhindert so Brände und Geräteschäden.

Auslaufschutz: Ausgestattet mit einem Leckstromschutzgerät (RCD), unterbricht es sofort die Stromversorgung, wenn ein Stromschlag oder ein Leck festgestellt wird, und gewährleistet so die persönliche Sicherheit.

Zentralisierte Steuerung: Ermöglicht Bedienern die bequeme Steuerung der Beleuchtung einer gesamten Etage oder eines gesamten Bereichs von einem einzigen Standort aus.

Anwendungsszenarien und Konfigurationsempfehlungen

Wandmontierte Lichtverteilerkästen sind kompakt, flexibel in der Installation und bieten umfassende Schutzfunktionen. Wir bieten professionelle Lösungen für verschiedene Anwendungsszenarien und empfehlen Ihnen Konfigurationen.

1. Wohn- und Mehrfamilienhäuser

Kernanforderungen: Sicherheit, Wirtschaftlichkeit und Einhaltung zwingender Vorschriften.

Einsatzort: Neben der Eingangstür jeder Einheit; Balkon oder Küchenwand.

Konfigurationsmerkmale: 6–12 Stromkreise, einschließlich unabhängiger Beleuchtungskreise für Wohnzimmer, Schlafzimmer, Küche und Badezimmer;

Alle Stromkreise sind standardmäßig mit 30-mA-Fehlerstromschutzschaltern ausgestattet, die dem „Residential Design Code“ entsprechen; Um LED-Leuchten vor Blitzeinschlägen zu schützen, werden üblicherweise Überspannungsschutzgeräte mitgeliefert.

Boxauswahl:

Trockenbereiche im Innenbereich → Box aus pulverbeschichtetem Metall, IP30, weiß/beige;

Balkone, Keller → Box aus pulverbeschichtetem Metall, IP44, feuchtigkeitsbeständig.

2. Bürogebäude und Gewerbegebäude

Kernanforderungen: Zonenkontrolle, Energiesparmanagement und einfache zukünftige Renovierung.

Einsatzorte: Verteilerräume oder Niederspannungsschächte auf jeder Etage; Trennwände und Säulen in offenen Bürobereichen.

Konfigurationsmerkmale: 12–18 Kreise, unterteilt nach Bereich; Die Beleuchtung öffentlicher Bereiche kann in intelligente Beleuchtungssysteme integriert werden; Für Feuchtbereiche wie Toiletten und Teestuben sind separate Fehlerstromkreise vorgesehen.

Boxauswahl:

Standardboden → Kasten aus kaltgewalztem Stahlblech mit Pulverbeschichtung (RAL7035, IP40);

Tiefgarage → IP54-Edelstahlbox mit Zeitsteuerung.

3. Einkaufszentren, Supermärkte und Gewerbekomplexe

Kernanforderungen: Hohe Zuverlässigkeit, große Anzahl an Schaltkreisen, Unterstützung einer flexiblen Steuerung während der Geschäftszeiten.

Einsatzorte: Verteilerschächte auf jeder Etage; Rückwände von Geschäften; Spezielle Boxen für die Akzentbeleuchtung in Atrien/Schaufenstern.

Konfigurationsmerkmale: 18–24 Schaltkreise, die die unabhängige Steuerung von dekorativen Leuchten, Werbeleuchtkästen und Notbeleuchtung unterstützen; Dual-Power-Schaltmodule für wichtige Bereiche; Kann Zeitschaltuhren oder lichtgesteuerte Schalter integrieren.

Gehäuseauswahl:

Innenbereich → Großes Metallgehäuse (500×600×150 mm);

Außenfassade/Fenstergehäuse → Wasserdichtes IP65-Gehäuse, beständig gegen Regenkorrosion.

4. Schulen, Krankenhäuser und öffentliche Gebäude

Kernanforderungen: Persönliche Sicherheit an erster Stelle, zuverlässige Notfallreaktion.

Einsatzorte: Klassenzimmerflure, Labore, Bibliotheken; Krankenstationen, Ambulanzen, chirurgische Nebenbereiche; Regierungsbürogebäude, Bibliotheken, Turnhallen.

Konfigurationsmerkmale: Alle für das Personal zugänglichen Bereiche müssen mit einem 30-mA-Leckstromschutz ausgestattet sein;

Notbeleuchtungs- und Evakuierungsanzeigeleuchten sollten über unabhängige Stromkreise + Batterie-Backup verfügen;

Spezielle Bereiche wie Labore und Apotheken sollten über zusätzliche Schnittstellen für Trenntransformatoren verfügen.

Allgemeinbeleuchtung und Notbeleuchtung dürfen nicht im selben Stromkreis gemischt werden.

Gehäuseauswahl:

Klassenzimmer, Stationen → Weißes Kunststoffgehäuse, leise, kein metallisches Klappern;

Tiefgaragen/Pumpenräume → IP54-Metallgehäuse.

5. Industrieanlagen und Lager

Kernanforderungen: Langlebig, staubdicht, anpassungsfähig an raue Umgebungen.

Einsatzorte: Werkstattpfeiler, in der Nähe von Gerätezäunen; unter Lagerregalen; Lade- und Entladeplattformen für den Außenbereich.

Konfigurationsmerkmale: Weniger Stromkreise (4–8), aber höherer Strom (16–32 A/Stromkreis); Verwendet MCB in Industriequalität; Explosionsgeschützt optional für Chemie- und Lackierwerkstätten.

Gehäuseauswahl:

Allgemeine Werkstätten → 2,0 mm kaltgewalztes Stahlblech, IP54;

Außenbereiche/Bereiche mit hoher Luftfeuchtigkeit → Gehäuse aus Edelstahl 304, IP65.

6. Infrastruktur

Kernanforderungen: Wasserdicht, korrosionsbeständig, unterstützt automatische Steuerung.

Einsatzorte: Wartungszugang zur Tunnelseitenwand; Brandschutzwände der Tiefgarage; in der Nähe von Schaltschränken für Straßenlaternen.

Konfigurationsmerkmale: Ausgestattet mit Zeitsteuerung + lichtempfindlichem Schalter; Notlichtkreis mit Batterieüberwachung; 40-kA-Überspannungsschutz für eingehende Leitungen zum Schutz vor induzierten Blitzen.

Gehäuseauswahl:

IP65-Edelstahlgehäuse mit Ablauflöchern;

Kalte Regionen → Heizfolie hinzufügen, um Kondensation und Vereisung zu verhindern.

Unsere Leistungen

Als professioneller Hersteller bietet Shangming Ihnen, sobald Sie mit uns Kontakt aufnehmen, persönlichen Support durch einen Techniker, um schnell auf Ihre technischen Fragen zu antworten. Basierend auf den von Ihnen bereitgestellten Projektinformationen und Zeichnungen sowie unter Berücksichtigung der Lasteigenschaften, der Kurzschlusskapazität und der Umgebungsbedingungen werden wir Produktmodelle wie GCK/GCS/MNS/GGJ/Beleuchtungskästen genau empfehlen. Individualisierung ist ebenfalls möglich.

Wir stellen die erforderlichen Zertifizierungsdokumente und Prüfberichte sowie die vollständige technische Dokumentation bereit, einschließlich Installationshandbüchern, Schaltplänen, Komponentenlisten, Wartungsanleitungen und Schrankzeichnungen (DWG-/PDF-Format).

Wenn Produkte das Werk verlassen, verwenden wir eine Verpackung nach Exportstandard. Der Schrank wird zunächst in EPE-Perlbaumwolle eingewickelt, dann in eine feuchtigkeitsbeständige Plastiktüte gelegt und schließlich in eine begaste Holzkiste verpackt (gemäß ISPM 15-Standards). Die Innenseite der Holzkiste ist zur Fixierung mit Schaumstoff gefüllt und die Außenseite mit Stahlbändern verstärkt. Die Kernkomponenten sind einzeln mit antistatischen Materialien verpackt, um Kollisionen oder Feuchtigkeitsschäden während des Transports zu vermeiden.
