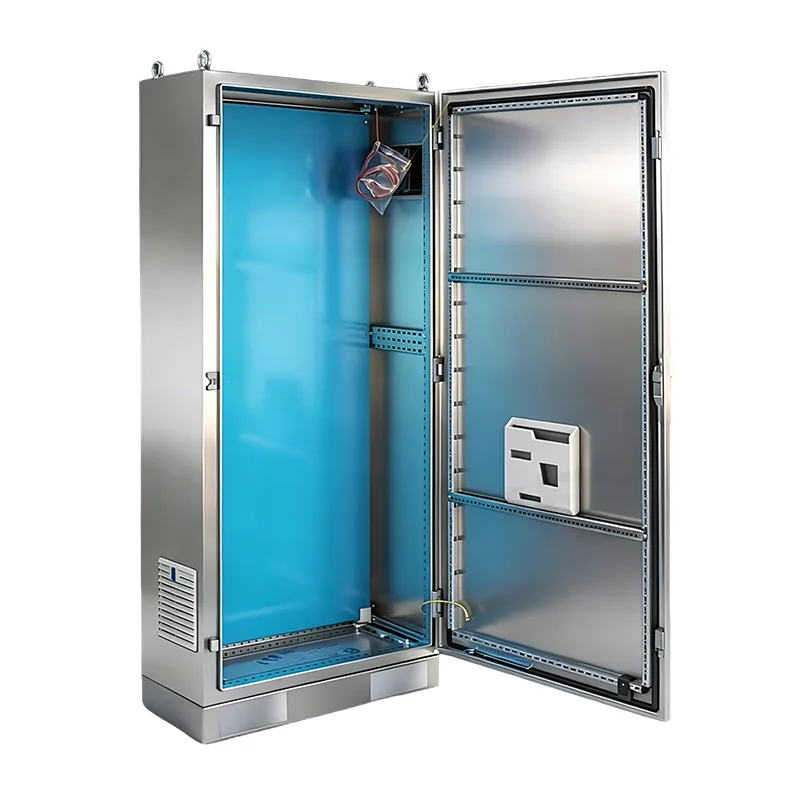

Freistehender ES-Schaltschrank aus Edelstahl

Freistehende ES-Schaltschränke aus Edelstahl eignen sich für den Einsatz in rauen Umgebungen. Als professionelle Fabrik verwendet Shangming Edelstahl zur Herstellung dieser Schränke, die unabhängig auf dem Boden installiert werden können. Sie eignen sich für hohe Luftfeuchtigkeit, starke Korrosion, Staub, Außenumgebungen oder Umgebungen mit hohen Hygieneanforderungen. Sie sind für die industrielle Automatisierungssteuerung effektiver als nur für die Stromverteilung.

Anfrage absenden

Produktbeschreibung

Wenn Sie sich für Shangming als Ihren Lieferanten entscheiden, entscheiden Sie sich für zuverlässige freistehende ES-Schaltschränke aus Edelstahl – leistungsstark, einfach zu warten und mit langer Lebensdauer. Wir sind ISO 9001-zertifiziert und verfügen über CE-, CQC- und andere relevante Produktzertifizierungen und bieten Stromverteilerschranklösungen aus einer Hand.

Produktmerkmale

1. Integrierte Struktur

Im Gegensatz zu Modulschränken kommt beim ES-Edelstahl-Standschaltschrank ein fünfseitig integriertes Schweißverfahren zum Einsatz. Die Seitenwände, die obere Platte und die untere Platte sind durchgehend miteinander verschweißt und bilden einen stabilen Stahlkasten, der physischen Stößen und statischen Belastungen durch schwere Komponenten standhält.

Darüber hinaus reduziert der sorgfältige Schweißprozess im Werk Shangming die Nähte und verhindert so das Eindringen von Staub und Feuchtigkeit.

2. Korrosionsbeständigkeit

Abhängig von Ihren spezifischen Anforderungen bietet der ES-Schrank eine Auswahl an Materialien, standardmäßig mit hochwertigem Edelstahl SUS304, geeignet für Umgebungen mit starken Säuren, Laugen oder starkem Salznebel.

Bei der Oberflächenbehandlung handelt es sich um eine fein gebürstete Oberfläche, die für ein erstklassiges Aussehen sorgt und die Ansammlung von Schmutz verhindert.

3. Hohe Schutzart

Das Produkt verfügt über die Schutzart IP55. Die innere Türverkleidung verfügt über eine CNC-Automatik-Spendertechnologie, und der Polyurethan-Dichtungsstreifen schmiegt sich eng an die Schrankkanten an, behält seine Elastizität auch nach längerem Öffnen und Schließen und sorgt so für eine wirksame Langzeitabdichtung.

Unterschied zwischen ES-Schränken und PS-Schränken

	Freistehender ES-Schaltschrank aus Edelstahl	PS-Kombinationsverteilerschrank
Hauptzweck	Beständig gegen raue äußere Umgebungen, korrosionsbeständig, wasserdicht, staubdicht und UV-beständig.	Durch die Integration interner Funktionslogik sind Stromverteilung + Steuerung + Überwachung integriert.
Materialien und Struktur	Edelstahl 304, vollständig verschweißt Hohe Dichtigkeitsklasse IP54-IP66 bodenstehende, unabhängige Installation	Kaltgewalztes Stahlblech, verzinktes Blech, Edelstahl 304 IP30-IP54 (innen) Kann wandmontiert oder bodenstehend montiert werden
Typische Anwendungsszenarien	Meer/Schiff/Chemiefabrik Lebensmittel- und Pharma-Reinräume Outdoor-Pumpstationen, Photovoltaik-Kraftwerke Bereiche, die eine Reinigung mit Hochdruckwasser erfordern	Gebäudeautomationssystem (BA). Kleine Kontrollstation für die Produktionslinie in der Fabrik Kellertechnikraum Automatisierungseinheit, die eine SPS + integrierte Stromverteilung erfordert
Interner Konfigurationsschwerpunkt	Universelle Montageplattform: DIN-Schiene, Rückplatte, Erdungsschiene	Vorintegriertes Steuerungssystem: Enthält komplette Schaltkreise wie Leistungsschalter, Schütze, SPS, Relais und Kommunikationsmodule.
Schutzstufe	IP54/IP65/IP66	IP30-IP54

Technische Parameter

Material	SUS304 (andere Materialmodelle sind optional)
Oberflächenbehandlung	Drahtzug, Einbauversion ist verzinkt
Schutzstufe	IP55 (pressGB4205-1993)
Standardkonfiguration	Vordertür, Rückwand, Installationsplatte, Seitenwandschrank, Tür Schloss, Dichtungsstreifen
Dicke der Stahlplatte	Rahmen: Fünffachprofil 1,5 mm Türverkleidung: 2,0 mm Rückwand: 1,5 mm Installationsplatte: 2,5 mm

Größen- und Spezifikationstabelle

Spezifikationen und Abmessungen			Breite								Höhe								Tiefe						Installation Planke
Breite	Höhe	Tiefe	B1	B2	B3	B5	B6	B7	B8	B9	H1	H2	H3	H5	H6	H7	H8	H9	T1	T2	T3	T4	T5	T6	F	G
600	1600	400	600	592	510	470	454	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	400	265	200	350	325	349	498	1496
600	1600	500	600	592	510	470	453	474	535	400	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	498	1496
600	1800	400	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600I	895	400	265	200I	350	325	349	498	1696
600	1800	500	600	592	510	470	453	474	535	400	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	498	1696
800	2000	500	600I	592	510	470	453	474	535	400	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	498	1896
800	1600	500	800	792	710	670	653	674	735	600	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	698	1496
800	1800	400	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	698	1696
800	1800	500	800	792	710	670	653	674	735	600	1800	1775	1712	1735	1650	1630	1600	895	500	365	300	450	425	449	698	1696
800	2000	500	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449	698	1896
800	2000	600	800	792	710	670	653	674	735	600	2000	1975	1912	1935	1850	1830	1800	995	600	465	400	550	525	549	698	1896
1000	1800	400	1000	992	910	870	853	874	935	800	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	898	1696
1200	1600	500	1200	593.52	1110	1070	4542	474*2	1135	1000	1600	1575	1512	1535	1450	1430	1400	795	500	365	300	450	425	449	1098	1496
1200	1800	400	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	1800	1775	1712	1735	1650	1630	1600	895	400	265	200	350	325	349	1098	1696
1200	2000	500	1200	593,5*2	1110	1070	454*2	474*2	1135	1000	2000	1975	1912	1935	1850	1830	1800	995	500	365	300	450	425	449I	1098	1896

Auswahlempfehlungen

Wenn Ihr aktuelles Projekt die folgenden Merkmale aufweist, empfiehlt Shangming die Wahl des PS-Modulschranks:

Erweiterung erforderlich: Das Projekt erfordert möglicherweise in Zukunft zusätzliche Schränke, was eine Systemerweiterung durch Schrankzusammenführung ermöglicht.

Komplexe Installation: Der Schrank erfordert die Installation zahlreicher SPS, Frequenzumrichter und Kabelkanäle, was eine umfassende Anordnung mit 25-mm-Löchern erfordert.

Hochstromsystem: Erfordert die Installation eines Hochleistungs-Kupfer-Sammelschienensystems, das sich über mehrere Schränke erstreckt.

Wenn die oben genannten Bedingungen nicht erfüllt sind, aber die folgenden Anforderungen erfüllt sind, können Sie sich für den ES-Edelstahlschrank entscheiden:

Unabhängige Einzelgerätesteuerung: Das Gerät arbeitet unabhängig und muss nicht mit anderen Schränken zusammengeführt werden.

Raue Umgebungen oder hohe Hygieneanforderungen: Installiert in Lebensmittelverarbeitungsbetrieben, die eine Reinigung mit Hochdruckwasser erfordern, oder in Chemiefabriken, die mit Säure- und Alkalikorrosion gefüllt sind.

Hohe Anforderungen an die Abdichtung: Hohe Anforderungen an Staub- und Wasserbeständigkeit.

Fokus auf Kosteneffizienz: Wenn eine Zusammenlegung von Schränken nicht erforderlich ist, sind ES-Schränke im Allgemeinen einfacher aufgebaut und kostengünstiger als PS-Schränke aus demselben Material.

ES Stainless Steel Freestanding Control Cabinet
