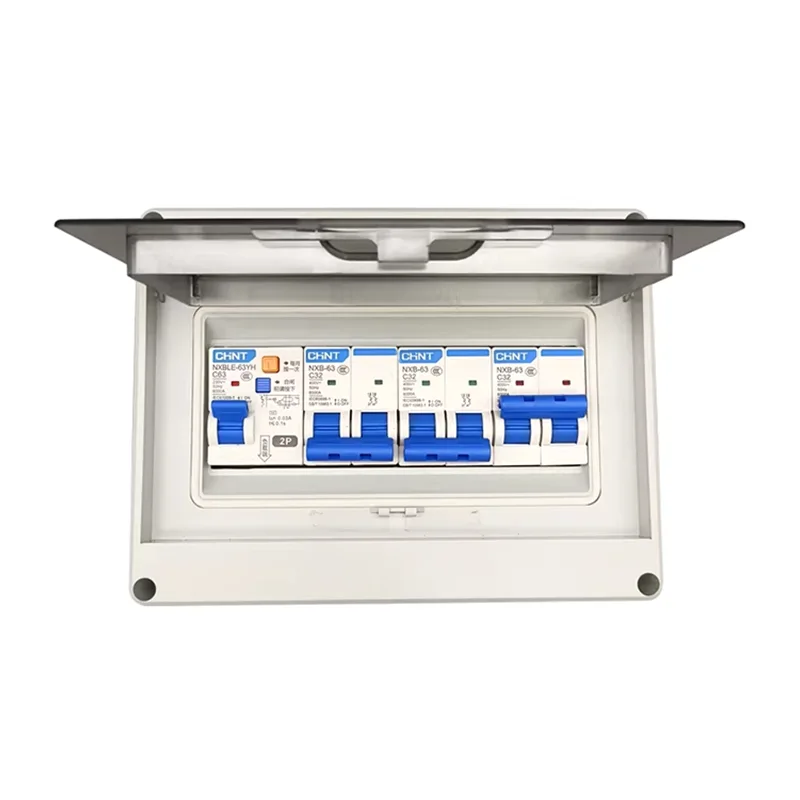

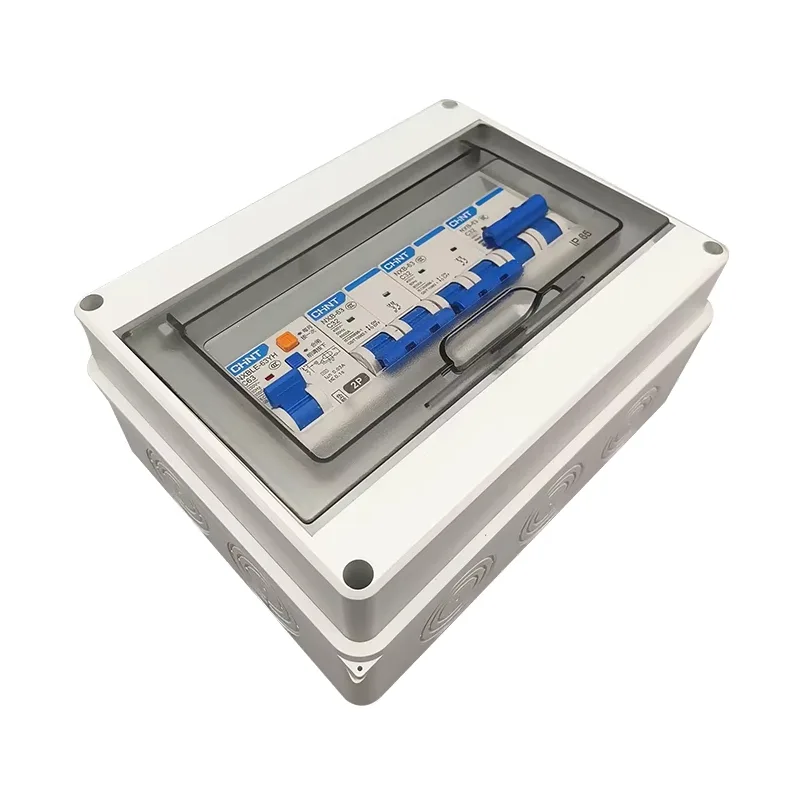

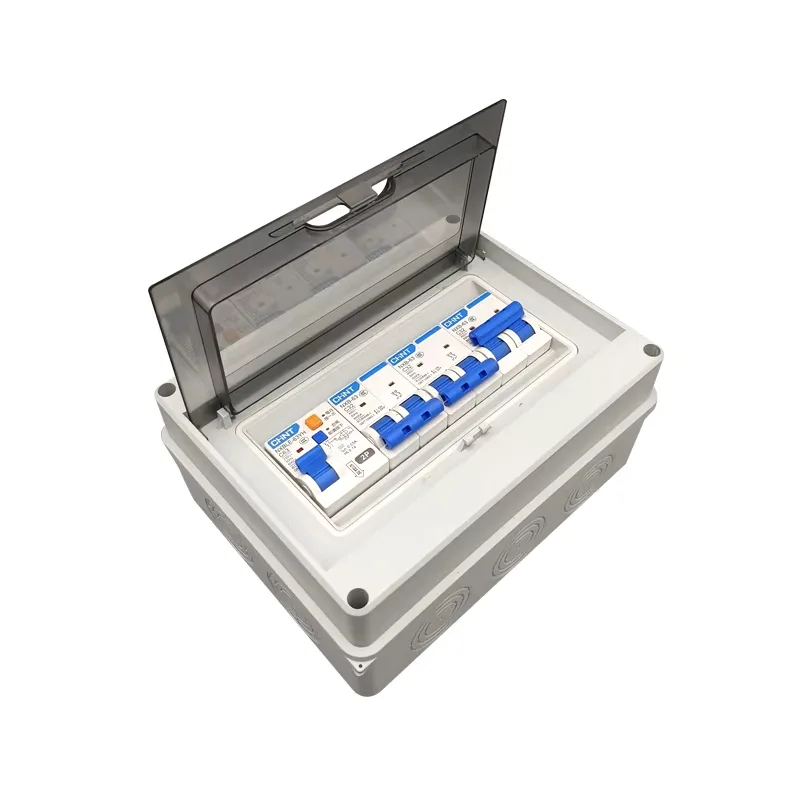

Verteilerkasten für Leistungsschalter

Wenn Sie sich für Shangming, ein chinesisches Unternehmen, als Lieferanten von Verteilerkästen für Leistungsschalter entscheiden, erhalten Sie Zugang zu technischem Support und wettbewerbsfähigen Preisen. Dieser Verteilerkasten unterstützt intelligente Überwachung und Fernbedienung.

Hauptfunktionen

Hauptstromsteuerung: Als Haupteingangsschalter für das Niederspannungssystem ist der Leistungsschalter-Verteilerkasten für die Steuerung des Hauptstromschalters für das gesamte Gebäude oder die gesamte Produktionslinie verantwortlich und steuert den Ein-/Aus-Zustand des gesamten Stromverteilungssystems.

Mehrere Schutzfunktionen: Das Gerät bietet präzisen dreistufigen Schutz: Überlastschutz mit langer Verzögerung, Kurzschluss-Kurzverzögerungsschutz, unverzögerter Kurzschlussschutz und Erdschlussschutz.

Leistungsüberwachung: Der offene Leistungsschalter kann eine intelligente Steuerung integrieren, um Echtzeitdaten wie Spannung, Strom, Frequenz und Leistungsfaktor anzuzeigen.

Hierarchische Verriegelung: Der Verteilerkasten des offenen Leistungsschalters kann logisch mit vorgeschalteten Transformatoren oder nachgeschalteten Abzweigschränken verriegelt werden, um zu verhindern, dass Kaskadenauslösungen zu großflächigen Stromausfällen führen, und schützt so Kabel, Geräte und die Sicherheit des Personals.

Produktvergleich: Offener Leistungsschalter-Verteilerkasten vs. Standard-Verteilerkasten

Wie wählt man die richtigen Spezifikationen für den Leistungsschalter-Verteilerkasten aus?

Die richtige Auswahl verbessert die spätere Installation, Wartung, Leistung und Lebensdauer. Shangming, als Hersteller von Verteilerkästen für Leistungsschalter, berät auf der Grundlage eines Standardauswahlverfahrens: Anwendung → Spannung → Strom → Kurzschlusskapazität → Strukturform → Schrankspezifikationen → Abgangsleitungsschema → Intelligente Konfiguration → Umweltprüfung.

I. Klären Sie den Antrag

Bevor Sie Spezifikationen auswählen, bestimmen Sie zunächst die Funktion des offenen Leistungsschalter-Verteilerkastens in Ihrem System.

Niederspannungs-Haupteinspeiseverteiler: Dient als Hauptschalter für die gesamte Niederspannungsanlage, entsprechend der maximalen Belastung und dem maximalen Kurzschlussstrom.

Sammelschienenverteilerkasten: Wird für die Verbindung zwischen zwei Sammelschienenabschnitten verwendet; Wichtige Überlegungen sind die Verbindungskapazität und die Betriebsfrequenz.

Wichtiger Lastabzweig-Verteilerkasten: Versorgt kritische Geräte, die eine hohe Zuverlässigkeit und selektiven Schutz erfordern.

Unterschiedliche Anwendungen erfordern deutlich unterschiedliche Spezifikationen. Das ist der erste Schritt.

II. Bestimmen Sie die Nennspannung und den Systemtyp

Gängige Nennspannungen: AC 380 V / 400 V / 690 V, müssen mit dem Stromversorgungssystem vor Ort übereinstimmen.

Systemtyp: Dreiphasen-Dreileiter / Dreiphasen-Vierleiter. Bitte bestätigen Sie, ob eine Neutralleitung (N) und eine Schutzerdungsleitung (PE) erforderlich sind.

Eine falsche Spannung und ein falscher Systemtyp führen direkt dazu, dass das Gerät unbrauchbar wird.

III. Berechnen Sie den Nennstrom und wählen Sie ihn aus

Berechnen Sie den tatsächlichen Laststrom und fassen Sie den Auslegungsstrom aller nachgeschalteten Stromkreise basierend auf den maximalen gleichzeitigen Betriebsbedingungen zusammen.

Bei der Auswahl empfehlen wir, eine angemessene Marge einzuplanen, in der Regel 10–30 % für zukünftige Erweiterungen.

Gängige ACB-Nennstromwerte: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A, 2500 A, 3200 A, 4000 A–6300 A.

Grundsätzlich sollte der Dauerbetriebsstrom ≤ 80 %–90 % des ACB-Nennstroms betragen.

IV. Überprüfung des Kurzschlussausschaltvermögens

Viele Kunden übersehen diesen Punkt bei der Auswahl von Leistungsschaltern, er ist jedoch von entscheidender Bedeutung. Eine unzureichende Schaltkapazität kann zu ernsthaften Sicherheitsrisiken führen.

Es muss der Kurzschlussstrom am Installationsort ermittelt werden, der aus der Transformatorkapazität, der Impedanz und der Kabellänge berechnet wird.

Wählen Sie ein passendes Ausschaltvermögen: Icu / Ics ≥ der maximale Kurzschlussstrom des Systems.

Gängige Nennwerte: 50 kA, 65 kA, 80 kA, 100 kA.

V. Auswahl der Leistungsschalterstruktur

Festes ACB: Niedrige Kosten, Wartung erfordert Stromausfall.

Schubladen-ACB: Bequeme Wartung, unterstützt unterbrechungsfreie Wartung, wird häufiger in Industrieprojekten eingesetzt.

VI. Bestimmen der Spezifikationen und der Struktur des Verteilerkastenschranks

Die Schrankabmessungen hängen von den ACB-Spezifikationen, der Sammelschienenkapazität und der Anzahl der Ausgangsstromkreise ab. Die Haupttypen sind wandmontierte und bodenstehende Geräte.

Schutzart: Innenbereich: IP30 / IP40; Außenbereich: IP54 / IP65.

VII. Auswahl der Sammelschienen- und Abgangsleitungskonfiguration

Die Sammelschienenspezifikationen sollten auf der Grundlage des Nennstroms und des Kupferschienenquerschnitts unter Berücksichtigung des Temperaturanstiegs und des Langzeitbetriebs ausgewählt werden.

Abgangsleitungsschaltungstypen: MCCB-Abgangsleitung, MCB-Abgangsleitung, Direktkabel-Abgangsleitung.

Ist eine Backup-Schaltung erforderlich? Wenn ja, reservieren Sie Platz für zukünftige Kapazitätserweiterungen.

VIII. Intelligente Funktionen und Zubehörkonfiguration

Zu den optionalen Funktionen gehören: Strom-, Spannungs- und Energieüberwachung; Kommunikationsschnittstelle; Ferngesteuertes Öffnen und Schließen; Fehleralarm und Statusrückmeldung.

Der intelligente Typ wird für Fabrik-, Rechenzentrums- und öffentliche Bauprojekte empfohlen.

IX. Überprüfung der Umgebungs- und Nutzungsbedingungen

Bitte bestätigen Sie die folgenden Umweltfaktoren:

Umgebungstemperatur (Derating bei hohen Temperaturen erforderlich)

Installationshöhe

Vorhandensein von Staub, Feuchtigkeit oder korrosiven Gasen

Ist eine seismische Auslegung erforderlich?
