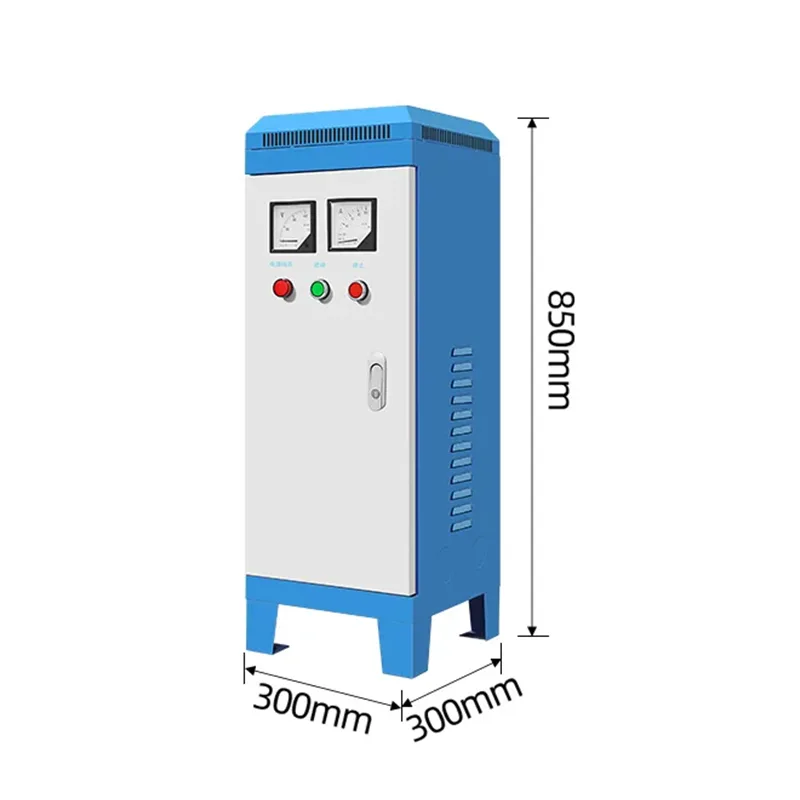

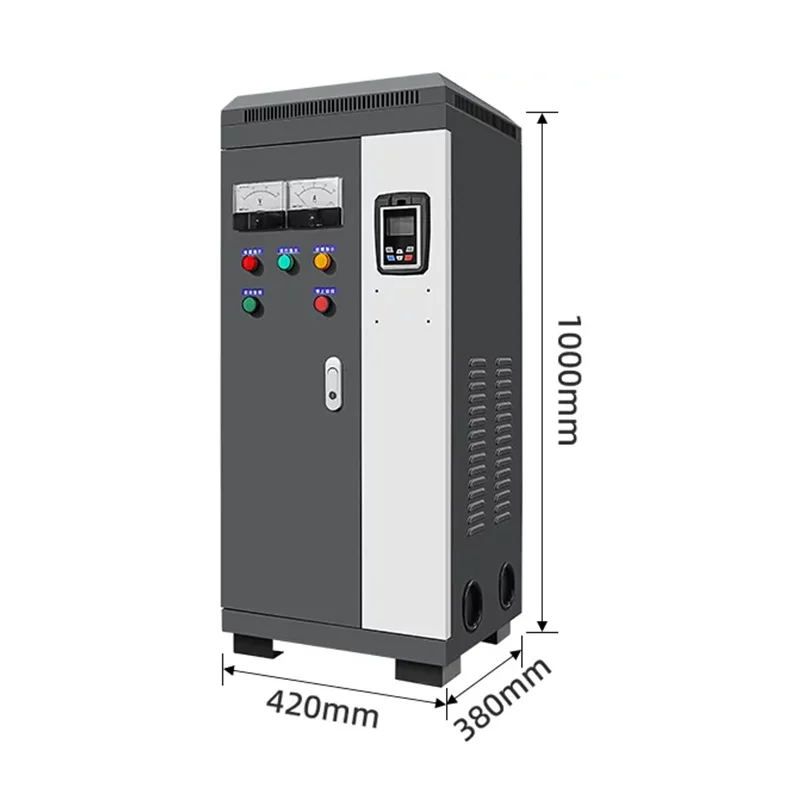

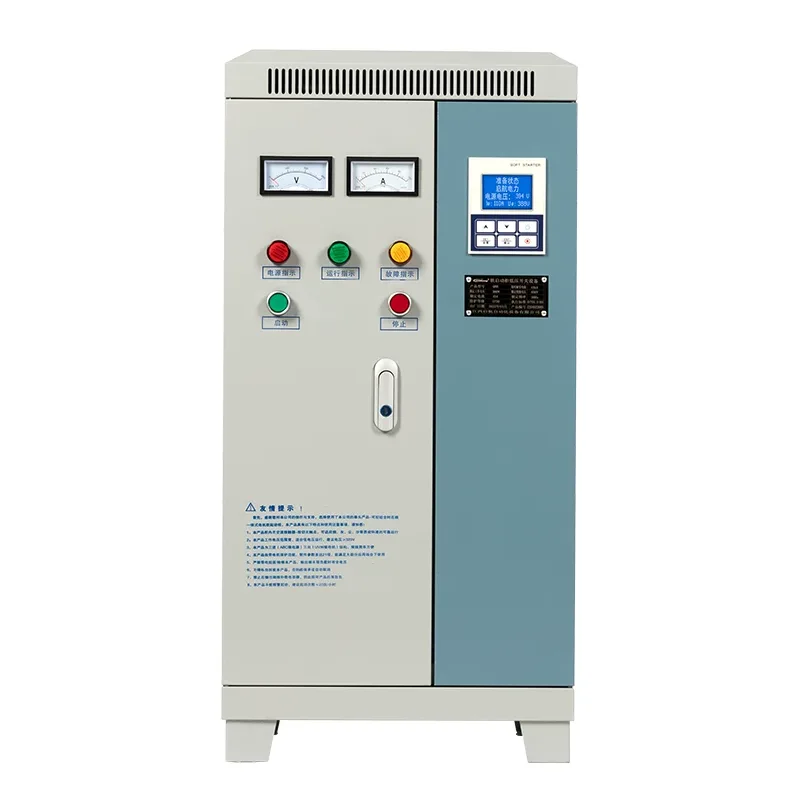

Niederspannungs-Softstarter-Stromverteilerschrank

Shangming ist ein Hersteller und Lieferant von Niederspannungs-Softstarter-Stromverteilerschränken aus China. Dieses leistungsstarke und hochwertige Gerät übernimmt nicht nur herkömmliche Stromverteilungsfunktionen, sondern steuert auch den Anlaufstrom und das Drehmoment des Motors durch die Sanftanlauftechnologie und reduziert so elektrische und mechanische Stöße.

Warum wird ein Niederspannungs-Softstarter-Verteilerschrank benötigt?

Der herkömmliche Vollspannungsstart bringt zwei große Probleme mit sich:

Stromstoß: Der Anlaufstrom kann das 5- bis 7-fache des Nennstroms erreichen, was leicht zu einem plötzlichen Abfall der Netzspannung führt, andere Geräte auf derselben Leitung beeinträchtigt und sogar zu einer Fehlauslösung von Leistungsschaltern führt.

Mechanischer Verschleiß: Das enorme Momentandrehmoment kann enorme Auswirkungen auf Motorwellen, Riemen, Untersetzungsgetriebe oder Wasserpumpenleitungen haben und die Lebensdauer der Ausrüstung verkürzen.

Wenn Sie sich jedoch für unseren Niederspannungs-Softstarter-Verteilerschrank entscheiden, können Sie die Spannung über Thyristoren steuern, sodass der Motor sanft von der Nullspannung auf die Nennspannung ansteigen kann. Der Anlaufstrom ist typischerweise auf etwa das 2- bis 3-fache des Nennstroms begrenzt.

Funktionsprinzip

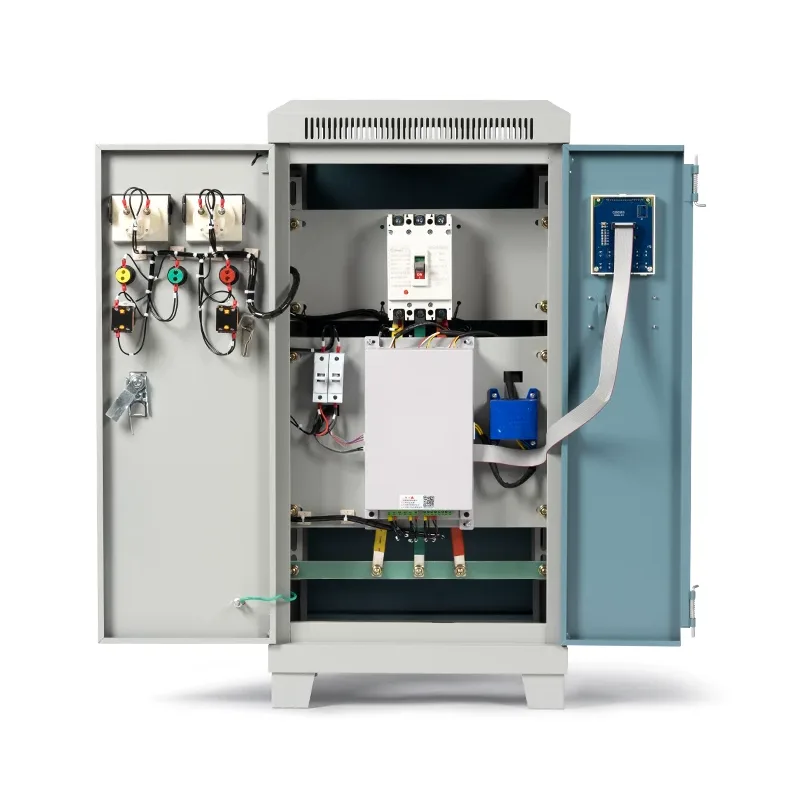

Während der Startphase ändert der Niederspannungs-Softstarter-Stromverteilerschrank den Leitungswinkel der Thyristoren und erhöht so schrittweise die an den Motor angelegte Spannung, was einen sanften Start ermöglicht.

Nach dem Start schaltet das Bypass-Schütz ein und der Softstarter geht in den Ruhezustand über. Beim Stoppen wird außerdem die Spannung so gesteuert, dass sie allmählich abnimmt, wodurch Wasserschlageffekte durch plötzliches Abschalten verhindert werden.

Wenn kein Softstarter verwendet wird und stattdessen ein herkömmlicher Motor verwendet wird, kann der plötzliche Stromanstieg während des Startvorgangs zu verschiedenen Problemen wie Spannungsabfall, Auswirkungen auf die Ausrüstung, Netzschwankungen und mechanischem Verschleiß führen.

Technische Parameter

Anwendungsszenarien

Niederspannungs-Softstarter-Verteilerschränke eignen sich ideal für Anwendungen mit großer Motorleistung, die empfindlich auf Anlaufstöße reagieren und bei denen Anforderungen an die Lebensdauer der Geräte und die Stabilität des Stromnetzes gestellt werden. Wir haben dieses Produkt auch an Kunden in vielen verschiedenen Branchen geliefert.

Installations- und Erstinbetriebnahmeschritte

Stellen Sie vor der Installation sicher, dass im Verteilerraum ausreichend Platz für die Unterbringung des Niederspannungs-Softstarter-Stromverteilerschranks sowie ein Betriebsdurchgang vorhanden ist (empfohlene Breite ≥ 1,2 m). Der Aufstellbereich sollte einen ebenen Boden haben und der Fundamentkanalstahl muss sicher verschweißt und geerdet sein.

Überprüfen Sie während der Installation, ob der Kabeleingang/-ausgang von unten nach innen/von unten nach außen oder von oben nach innen/von oben nach außen erfolgt, und planen Sie den Kabelgraben oder die Kabelrinne im Voraus. Für Softstarterschränke >110 kW ist eine Zwangsluftkühlung erforderlich.

Vergewissern Sie sich bei der Erstinbetriebnahme erneut, dass das Gehäuse unbeschädigt ist, die Farbe intakt ist und die Markierungen klar sind.

Überprüfen Sie dann die elektrischen Anschlüsse und überprüfen Sie jede Verkabelung des Primärkreises, um sicherzustellen, dass keine losen oder falschen Verbindungen vorliegen.

Außerdem ist ein fünffacher Verriegelungstest erforderlich, der den normalen Betrieb jedes Verriegelungspunkts überprüft. Simulieren Sie Kurzschlüsse und Überlastungen mithilfe des integrierten Schutzgeräts, um die Genauigkeit der Schutzmaßnahmen zu überprüfen.

Wenn ein sekundäres System vorhanden ist, überprüfen Sie den normalen Betrieb der RS485-Schnittstelle oder anderer Kommunikationsschnittstellen.

Führen Sie abschließend mehrere Starttests unter Leerlaufbedingungen durch und passen Sie die Startparameter auf optimale Einstellungen an.
