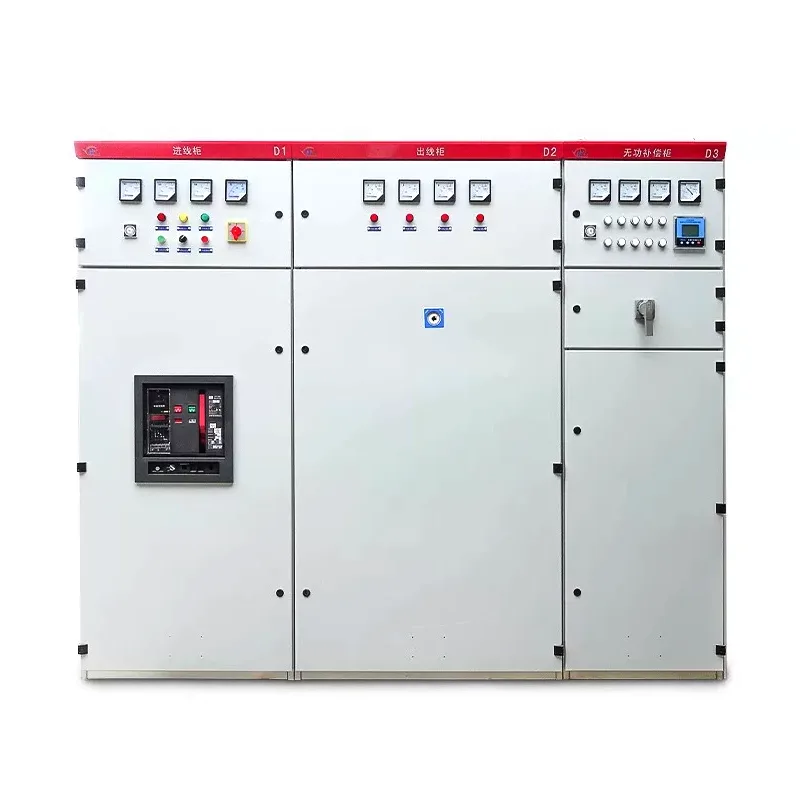

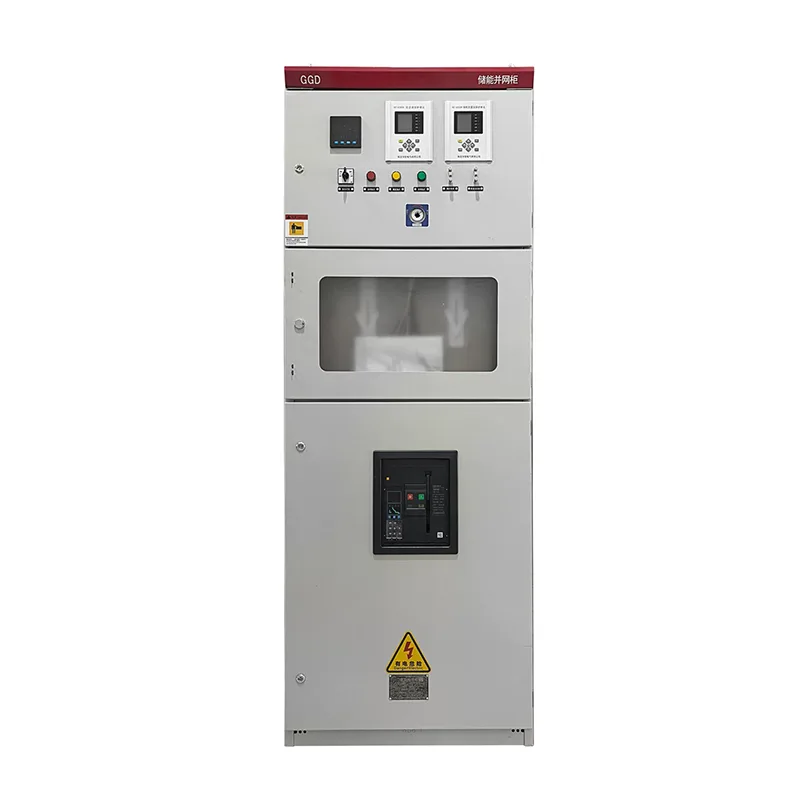

GGD AC-Niederspannungsschaltanlage

Die AC-Niederspannungsschaltanlage GGD ist eine weit verbreitete komplette Niederspannungs-Stromverteilungseinheit. Es zeichnet sich durch hohe Zuverlässigkeit, einfache Installation und Wartung sowie einen wettbewerbsfähigen Preis aus und hilft Ihnen, Kosten zu sparen. Wählen Sie Shangming mit Vertrauen als Ihren Lieferanten und erhalten Sie einen sorgenfreien Service aus einer Hand.

Was ist eine GGD AC-Niederspannungsschaltanlage?

Die AC-Niederspannungsschaltanlage GGD ist eine ausgereifte und weit verbreitete Niederspannungs-AC-Verteilungsschaltanlage, die häufig als Hauptstromverteilungs- oder Unterverteilungsausrüstung in Stromverteilungssystemen verwendet wird. Es ist auch ein Produkt, das Shangming in großen Mengen liefern kann.

GGD ist ein gängiges und ausgereiftes Niederspannungs-Schaltanlagenmodell. „Niederspannung“ bedeutet, dass dieses Produkt für die Stromverteilung mit niedriger Spannung, z. B. 380 V/400 V Wechselstrom, verwendet wird. Es integriert Leistungsschalter, Sammelschienen, Schutz- und Steuerungskomponenten, um den sicheren und stabilen Betrieb des Stromverteilungssystems zu gewährleisten.

Technische Merkmale

Schrankstruktur: Die AC-Niederspannungsschaltanlage GGD verfügt über ein Allzweck-Schrankdesign, das aus kaltgeformten Stahlprofilen durch teilweises Schweißen zusammengebaut wird. Dadurch entsteht ein Schrank mit hoher Steifigkeit und Belastbarkeit.

Modularer Aufbau: Schrankrahmenkomponenten und Spezialzubehör werden von einem Unterzentrum aus Stahlprofilen geliefert, was eine hohe Präzision und Qualität des Schranks gewährleistet.

Wärmeableitungssystem: Das Gehäuse verfügt oben und unten über eine unterschiedliche Anzahl von Belüftungslöchern. Wenn die elektrischen Komponenten im Inneren Wärme erzeugen, steigt heiße Luft auf und wird durch die oberen Schlitze abgeführt, während kühle Luft durch die unteren Schlitze nachgefüllt wird, wodurch ein natürlicher Luftstrom entsteht.

Schutzart: Die Standardkonfiguration ist typischerweise IP30. IP40 kann an die Umgebungsanforderungen angepasst werden. Für Einzelheiten wenden Sie sich bitte an Shangming. Unser technisches Team führt eine Voranpassungsanalyse durch.

Warum sollten Sie sich für die AC-Niederspannungsschaltanlage von GGD entscheiden?

Wirtschaftlichkeit: Im Vergleich zu ausfahrbaren Schaltanlagen haben GGD AC-Niederspannungsschaltanlagen eine einfachere Struktur, wodurch komplexe Schubladenverriegelungsmechanismen und teure Anschlüsse entfallen, was zu 30–50 % geringeren Kosten führt. Darüber hinaus sind die Komponenten äußerst vielseitig und Ersatzteile sind leicht verfügbar.

Intuitive Bedienung und Wartung: Durch die feste Struktur des GGD sind alle Verbindungspunkte und Verkabelungen gut sichtbar, was Inspektionen erleichtert. Im Vergleich zu den potenziellen Risiken eines schlechten Steckerkontakts oder einer Lichtbogenbildung in Schaltanlagen mit Schubladen bieten feste Schraubverbindungen eine höhere Zuverlässigkeit im Langzeitbetrieb.

Hohes Ausschaltvermögen: Nennkurzschluss-Ausschaltstrom bis zu 50 kA.

Gute dynamische und thermische Stabilität: Diese Schaltanlage hält den mechanischen Belastungen und Thermoschocks stand, die durch Kurzschlussströme entstehen.

Anwendungsszenarien

Die hohe Wirtschaftlichkeit und ausgereifte Technologie der AC-Niederspannungsschaltanlagen von GGD sind die Gründe, warum sich viele Kunden für sie entscheiden. Zu den Projekten, mit denen wir am häufigsten zusammengearbeitet haben, gehören:

Umspannwerke und Kraftwerke: GGD kann zur Stromumwandlung in 50-Hz-Wechselstromnetzen mit einer Nennbetriebsspannung von 380 V verwendet werden.

Industrieunternehmen: Verantwortlich für die Steuerung, Stromverteilung und Beleuchtung großer Motoren.

Gebäude: Hauptverteilerräume in Gewerbeanlagen und Wohngebieten.

Kondensatorkompensation: Wird häufig zur Blindleistungskompensation in Energiesystemen verwendet, z. B. in Kompensationsschränken vom Typ GGD.

Bestellinformationen

Wenn Sie sicher sind, dass Sie GGD-Schränke bestellen müssen, wenden Sie sich bitte umgehend an Shangming und geben Sie die folgenden Informationen an:

Hauptstromkreisdiagramm (Einzelstromkreis): Wir müssen die Anordnung der internen Leistungsschalter und Sammelschienen bestimmen.

Hilfsschaltplan (zweiter Schaltkreis): Steuerlogik, Anzeigeleuchten und Geräteanforderungen.

Komponentenliste: Gibt an, ob Sie eine bestimmte Marke von Leistungsschaltern angeben, z. B. Schneider, ABB, Chint usw.

Gehäusefarbe: Standardmäßig ist Hellgrau (RAL 7035), anpassbar.

FAQ

F: Welche Leistungsschaltergröße kann in einem GGD-Schrank installiert werden?

A: GGD-Schränke haben eine sehr hohe Tragfähigkeit. Die Haupteingangsleitung kann Universal-Leistungsschalter bis 3150 A oder sogar 4000 A aufnehmen. Abgänge können mit Kompaktleistungsschaltern je nach Bedarf flexibel gestaltet werden.

Hinweis: Bei der Anpassung müssen Sie die Sammelschienenspezifikationen mit uns festlegen, um sicherzustellen, dass die Querschnittsfläche der Kupfersammelschiene den Temperaturanstiegsanforderungen des Nennstroms entspricht.

F: Wie wirksam verhindert dieser Schrank Staub und Feuchtigkeit?

A: Der Standard-GGD-Schrank hat die Schutzart IP30.

In staubigen Fabriken oder feuchten Kellern kann die Schutzart durch den Einsatz von Dichtungsstreifen und Schutzplatten auf IP40 erhöht werden.

Da es jedoch auf natürliche Belüftungskanäle angewiesen ist, beeinträchtigt eine zu hohe IP-Schutzart die Wärmeableitung; Es muss ein Gleichgewicht zwischen Schutz und Wärmeableitung gefunden werden.

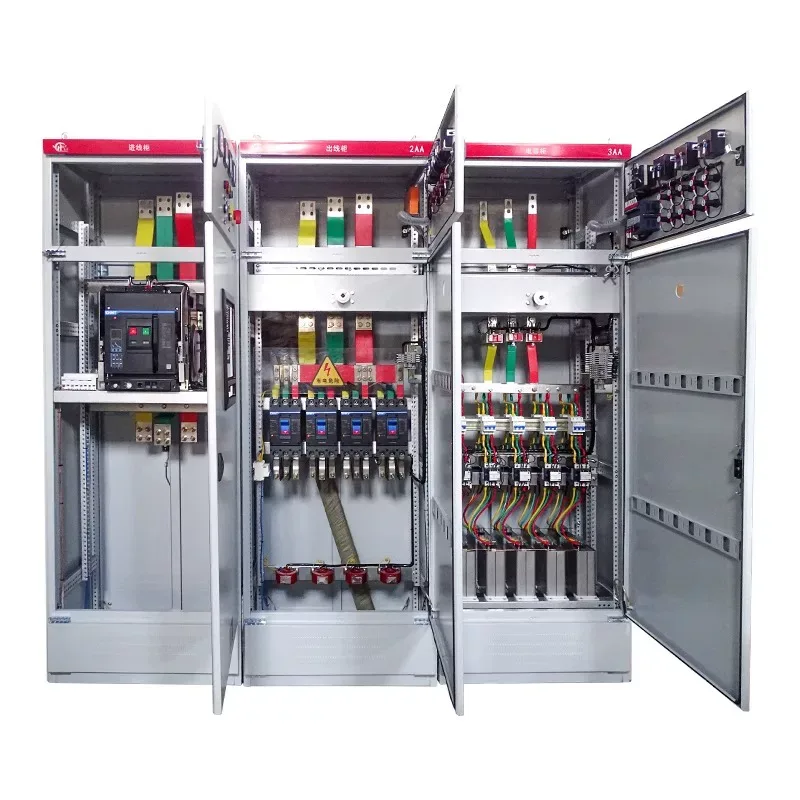

F: Sind die Stromschienen im GGD-Schrank horizontal oder vertikal verlegt?

A: GGD-Schränke verwenden normalerweise oben eine horizontale Sammelschienenanordnung.

Diese Anordnung erhöht nicht nur die dynamische Stabilität der Schränke, sondern erleichtert auch die horizontale Verbindung mehrerer GGD-Schränke.
