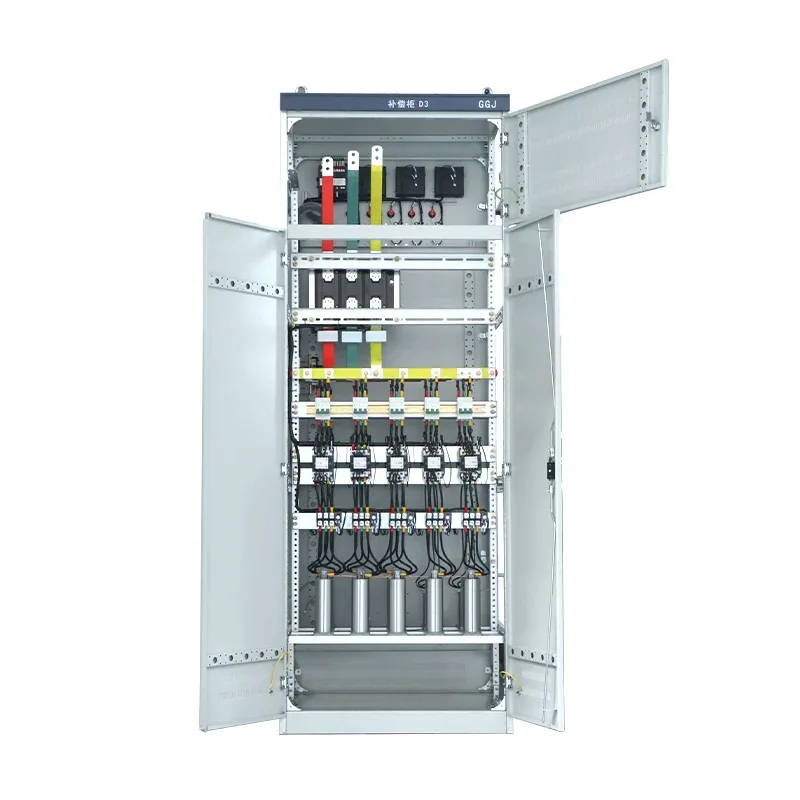

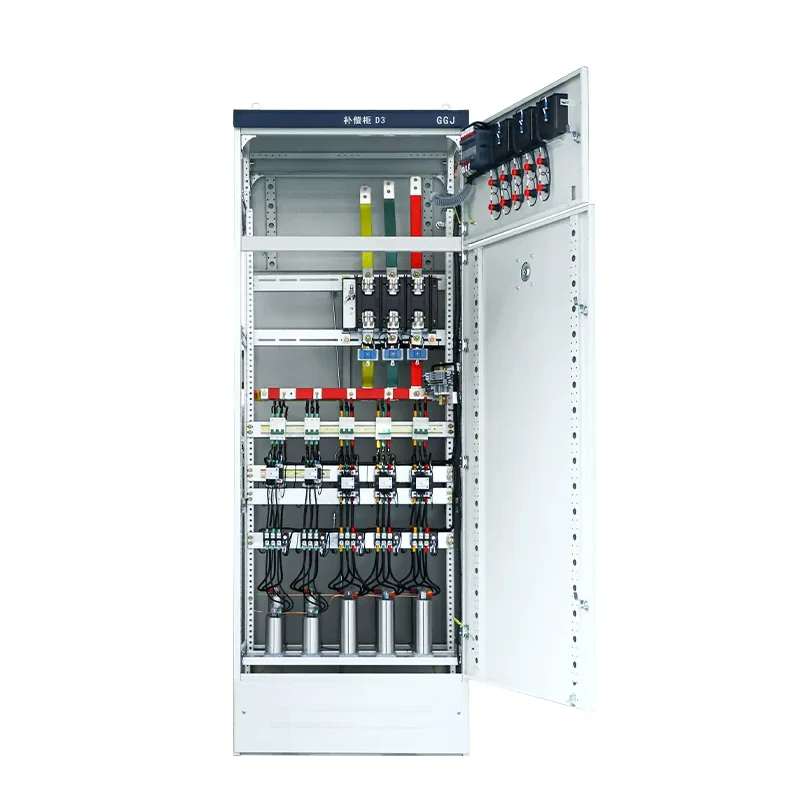

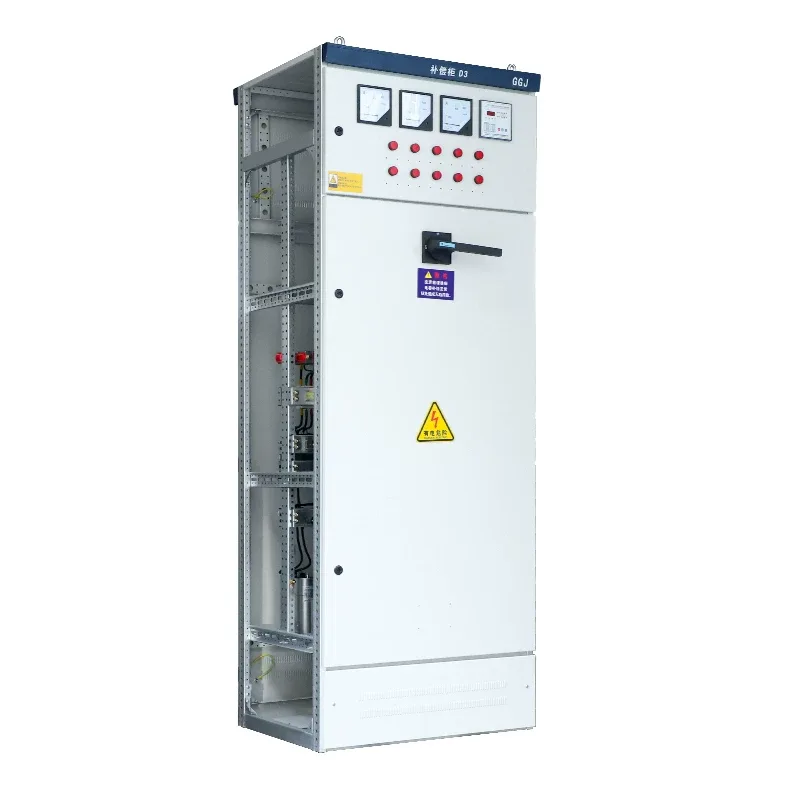

GGJ Niederspannungs-Blindleistungskompensationsschrank

Der GGJ-Niederspannungs-Blindleistungskompensationsschrank ist eines der gängigen Modelle, die Shangming anbieten kann. Als Fabrik bieten wir Ihnen das Produkt direkt zu einem wettbewerbsfähigen Preis an. Dieses Produkt kann den Leistungsfaktor verbessern, Energie sparen und den Verbrauch senken sowie die Qualität des Stromnetzbetriebs verbessern.

Kernarbeitsprinzip

Die Kernaufgabe des Niederspannungs-Blindleistungskompensationsschranks GGJ besteht darin, den von Kondensatoren erzeugten voreilenden Strom zu nutzen, um den durch induktive Lasten erzeugten nacheilenden Strom mit spezifischer Logik und Schritten auszugleichen.

1. Echtzeitüberwachung: Der intelligente Controller misst die Systemspannung, den Strom und den Leistungsfaktor (cosφ);

2. Bedarfsbeurteilung: Wenn cosφ < eingestellter Wert (typischerweise 0,92–0,95) ist, wird eine Kompensation eingeleitet;

3. Automatisches Schalten: Kondensatorbänke werden nach voreingestellten Strategien (zyklische/kodierte/Fuzzy-Steuerung) eingeschaltet;

4. Nulldurchgangsschaltung (optional): Thyristorschalter (TSCs) werden verwendet, um ein Schalten ohne Einschaltstrom zu erreichen und so die Lebensdauer des Kondensators zu verlängern.

Warum werden GGJ-Vergütungsschränke benötigt?

Die meisten industriellen Lasten wie Motoren, Transformatoren und Schweißmaschinen sind induktive Lasten. Diese Geräte verbrauchen nicht nur Wirkleistung, sondern auch eine erhebliche Menge an Blindleistung, um das Magnetfeld aufzubauen.

Ohne Kompensation sinkt der Leistungsfaktor (unter 0,9), was zu großen Spannungsschwankungen im Stromnetz, verschwendeter Transformatorkapazität und sogar Bußgeldern des Energieversorgers führt.

Nach der Installation eines GGJ-Niederspannungs-Blindleistungskompensationsschranks wird durch den Anschluss von Kondensatoren der von der induktiven Last benötigte Blindstrom erzeugt und so der Leistungsfaktor der Hauptleitung verbessert (normalerweise zwischen 0,92 und 0,98 eingestellt).

Kernkomponenten

Der Niederspannungs-Blindleistungskompensationsschrank GGJ von Shangming ist keine einfache Schaltanlage. Es integriert die folgenden Komponenten präzise und gewährleistet durch unsere strengen Prozesse und Testverfahren zuverlässige Qualität und stabile Leistung.

● Automatischer Blindleistungsregler: Verantwortlich für die Echtzeitüberwachung des Leistungsfaktors des Stromnetzes. Bei Unterschreitung des eingestellten Wertes erfolgt automatisch ein Befehl zum Zuschalten von Kondensatoren.

● Niederspannungs-Selbstheilungskondensator: Die zentrale Energiespeicherkomponente, die einen erweiterten Blindstrom liefert.

● Schaltschalter: Beinhaltet spezielle Kondensatorschütze und Verbundschalter. Ersterer ist ein mechanischer Schalter mit Vorrichtungen zur Einschaltstromunterdrückung, während letzterer eine Nulldurchgangsschaltung ermöglicht, wodurch Funken und Einschaltströme vermieden werden, was für häufige Schaltanwendungen geeignet ist.

● Seriendrossel: Wird zur Unterdrückung von Oberwellen und zur Begrenzung des Einschaltstroms beim Kondensatorschalten verwendet, um Kondensatoren vor Durchbrennen zu schützen.

● Sicherung: Bietet Kurzschlussschutz.

Kernvorteile

1. Energieeinsparung und Kostenreduzierung: Der GGJ-Niederspannungs-Blindleistungskompensationsschrank verbessert den Leistungsfaktor und vermeidet Strafen durch die Leistungsanpassungsgebühren des Energieversorgungsunternehmens. Dies ist ein häufiges Problem, auf das wir bei der Zusammenarbeit mit inländischen chinesischen Kunden stoßen, und es handelt sich um ein Design, das ihren Bedürfnissen entspricht. Es reduziert den Leitungsstrom und die Kupferverluste (I²R) und spart 5–15 % der Stromrechnung.

2. Verbesserte Stromqualität: Der Kompensationsschrank stabilisiert die Busspannung, verhindert Spannungsabfälle durch An- und Abschalten des Motors, setzt Transformatorkapazität frei und verzögert Investitionen in die Kapazitätserweiterung.

3. Automatisierter Betrieb: Wir verwenden fortschrittliches Design, um eine stabile Leistung zu gewährleisten. Das Gerät kann rund um die Uhr automatisch ein- und ausgeschaltet werden, ohne dass ein manueller Eingriff erforderlich ist. Es kann häufige Fehler wie Kondensatorausfälle und Übertemperaturalarme selbst diagnostizieren. Technischer Support steht Ihnen jederzeit bei Shangming zur Verfügung.

4. Hohe Sicherheit: Die Kondensatoren verwenden eine Trockenselbstheilungstechnologie, die Fehler automatisch isoliert und Explosionen verhindert. Der Reaktor unterdrückt Resonanzen und verhindert so, dass die Entschädigung katastrophal wird.

GGJ-Vergleich mit anderen Vergütungsmethoden

GGJ ist der König der Kosteneffizienz und bietet die wirtschaftlichste Blindleistungskompensation in harmonisch kontrollierten stationären Systemen.

Häufige Fehler und Vorschläge zur Fehlerbehebung
