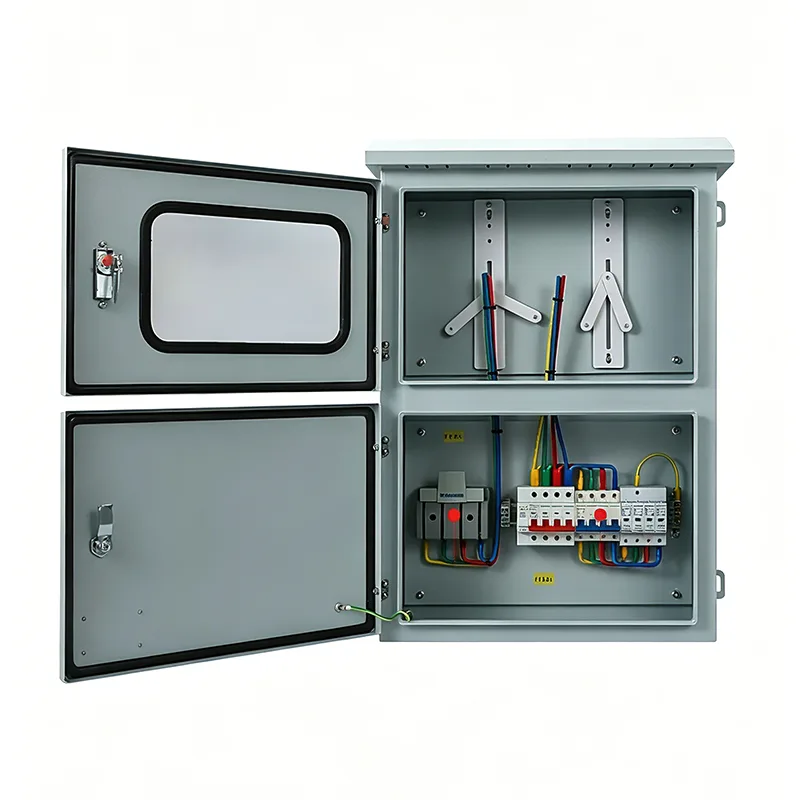

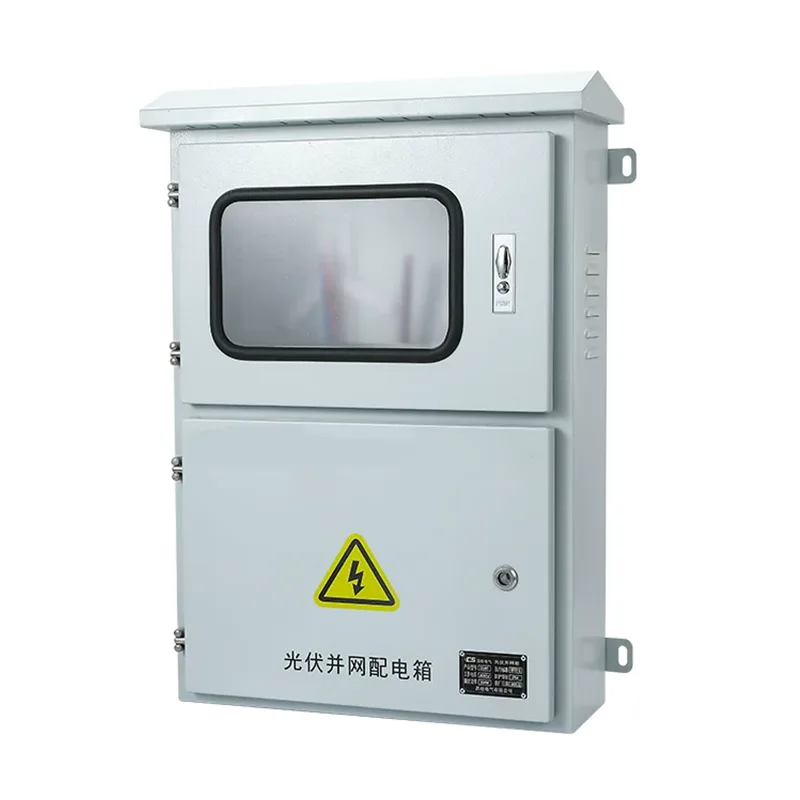

Anschlussdose für den Außenbereich, an das Photovoltaiknetz angeschlossen

Zwischen der Gleichstromseite eines Photovoltaik-Stromerzeugungssystems und dem Wechselrichter werden netzgekoppelte Photovoltaik-Anschlusskästen für den Außenbereich verwendet. Wenn Sie dieses Produkt zu einem wettbewerbsfähigen Preis individuell anpassen möchten, können Sie sich für Shangming entscheiden und wir werden Ihr vertrauenswürdiger Lieferant.

Kernfunktionen

Die netzgekoppelte Photovoltaik-Anschlussdose für den Außenbereich integriert Schutz, Isolierung und Überwachung. Wir unterstützen kundenspezifische Schaltkreisnummern, Markenkomponenten und intelligente Funktionen. Für spezifische Konfigurationslösungen und Angebote kontaktieren Sie uns bitte.

1. String-Busing und Stromverteilung

PV-Kraftwerke bestehen aus mehreren in Reihe geschalteten Solarmodulen. Der netzgekoppelte Anschlusskasten dient als Sammel- und Rangierschutzmechanismus.

Konvergenzfunktion: Sie sammelt den Gleichstrom von mehreren Strings auf einem einzigen Bus für die Ausgabe an den Wechselrichter, was die Verkabelung vereinfacht und Gleichstromkabelkosten spart.

Überbrückungsschutz: Jeder Eingang ist mit einer unabhängigen DC-Sicherung ausgestattet. Wenn in einem String ein Kurzschluss auftritt, bleibt der Fehler auf diesen Zweig beschränkt, ohne die normale Stromerzeugung anderer Strings zu beeinträchtigen.

2. Blitz- und Überspannungsschutz

Da Photovoltaikmodule auf offenen Dächern oder auf dem Boden installiert werden, sind sie sehr anfällig für Blitzeinschläge. Der im Anschlusskasten integrierte Überspannungsschutz kann kurzfristig hohe Spannungen in der Leitung erkennen und die Überspannung innerhalb von Nanosekunden zur Erde ableiten.

Es dient als erste Verteidigungslinie vor dem Wechselrichter und verhindert induzierte Blitzeinschläge, die die elektronischen Komponenten des Wechselrichters beschädigen könnten.

3. Sicherheitsisolierung und physische Trennung

Das Gehäuse ist mit einem Hochspannungs-Gleichstrom-Trennschalter oder Leistungsschalter ausgestattet. Wenn Wartungsarbeiten am Wechselrichter oder an nachgeschalteten Geräten erforderlich sind, sorgt das manuelle Trennen des Anschlusskastens dafür, dass die Wartungsseite vollständig stromlos ist, und schützt so die Sicherheit des Personals.

Das netzgekoppelte Gehäuse von Shangming ist leistungsstark und zuverlässig und ermöglicht eine sichere Stromunterbrechung während des Systembetriebs und verhindert so die Entstehung gefährlicher Lichtbögen, die einen Brand verursachen könnten.

4. Verpolungsschutz

Morgens, abends oder an bewölkten Tagen kann die Ausgangsspannung verschiedener Strings unterschiedlich sein. Ohne Schutz können Strings mit höherer Spannung Strom zurück in Strings mit niedrigerer Spannung fließen lassen.

Optional sind Rückladedioden erhältlich, die sicherstellen, dass der Strom nur unidirektional zum Wechselrichter fließt und so lokale Überhitzungen oder sogar Brände durch Rückstrom verhindert werden.

5. Umweltschutz und Zustandsüberwachung

Da dieses Produkt im Freien installiert werden soll, verfügt das Gehäuse über die Schutzart IP65/IP66, um Regenwasserkorrosion und UV-Alterung zu verhindern. Die internen Präzisionskomponenten arbeiten zuverlässig über die gesamte Lebensdauer des Kraftwerks von 25 Jahren.

Die optionale intelligente Überwachungsfunktion überwacht den Strom, die Spannung und die Innentemperatur jedes Strings in Echtzeit und gibt bei abnormaler Stromerzeugung sofort einen Alarm aus.

Warum müssen netzgekoppelte Photovoltaik-Anschlusskästen für den Außenbereich wasserdicht sein?

PV-Anlagen werden typischerweise auf Dächern oder auf offenen Feldern installiert und die netzgekoppelten Anschlusskästen müssen den folgenden hohen Anforderungen standhalten:

Extreme Temperaturschwankungen: Die Temperaturen im Sommer können über 70 °C erreichen, während die Temperaturen im Winter auf -30 °C sinken können.

UV-Strahlung: Eine langfristige Sonneneinstrahlung im Freien erfordert UV-Stabilität; andernfalls neigen sie zum Altern.

Feuchtigkeit und Kondenswasser: Sie müssen regenfest sein und mit einem Entlüftungsventil ausgestattet sein, um internes Kondenswasser abzuleiten und zu verhindern, dass elektrische Komponenten feucht werden.

Daher ist für den normalen Gebrauch und um häufige Wartungsarbeiten während des Betriebs zu vermeiden und eine stabile Leistung und Lebensdauer aufrechtzuerhalten, ein wasserdichtes Design für den Außenbereich unerlässlich.

Anwendungsszenarien und Konfigurationsempfehlungen

Die netzgekoppelten Photovoltaik-Anschlusskästen von Shangming für den Außenbereich können in der gesamten Photovoltaik-Industriekette eingesetzt werden, von Wohndächern bis hin zu großen Freiflächenkraftwerken. Wir geben Konfigurationsempfehlungen basierend auf gängigen Szenarien.

1. Verteilte Photovoltaiksysteme für Wohngebäude

Diese Art der Verwendung ist sehr verbreitet und wird in der Regel auf Dächern oder Wänden von Villen oder selbstgebauten Häusern in ländlichen Gebieten installiert. Es sammelt mehrere Photovoltaikmodule in unterschiedlicher Ausrichtung auf dem Dach und sorgt für einen grundlegenden Blitzschutz.

Konfigurationsempfehlungen: Die Box sollte ein sauberes Erscheinungsbild und eine geringe Größe haben, 1-4 String-Eingänge haben und mit einer hochempfindlichen Brandschutzüberwachung ausgestattet sein.

2. Industrielle und kommerzielle Dachkraftwerke

Dabei wird die netzgekoppelte Box auf Flachdächern von Fabrikhallen, Logistikhallen oder großen Einkaufszentren installiert. Für mittelgroße Stromerzeugungskapazitäten werden Dutzende Photovoltaik-Strings vorkombiniert, bevor sie in einen String-Wechselrichter gelangen.

Konfigurationsempfehlungen: Die Box benötigt eine hohe Korrosionsbeständigkeit, 8–16 String-Eingänge und enthält normalerweise ein intelligentes Kommunikationsmodul, damit das Wartungspersonal den Strom jedes Zweigs im Überwachungsraum sehen kann.

3. Große bodenmontierte Kraftwerke und Solarwüsten

Sammelkästen, die in Wüsten, Bergen oder auf großen Freiflächen verteilt sind, werden als Sammelkästen bezeichnet. Als Primärkombinierer sammeln sie den Strom von Tausenden von Solarmodulen und übertragen ihn an einen zentralen Wechselrichter.

Konfigurationsempfehlung: IP66, speziell für 1500-V-Hochspannungssysteme, ausgestattet mit Anti-Reverse-Dioden und präzisen String-Überwachungsfunktionen sowie aktiven Kühl-/Entlüftungsventilen.

4. Solar- und grenzüberschreitende Anwendungsszenarien

Solar-Carports: Versorgen Ladestationen für Elektrofahrzeuge mit Strom. Die Anschlussdose wird auf den Carport-Säulen montiert, um nachgeschaltete Ladestationen vor Sonnenüberspannungen zu schützen.

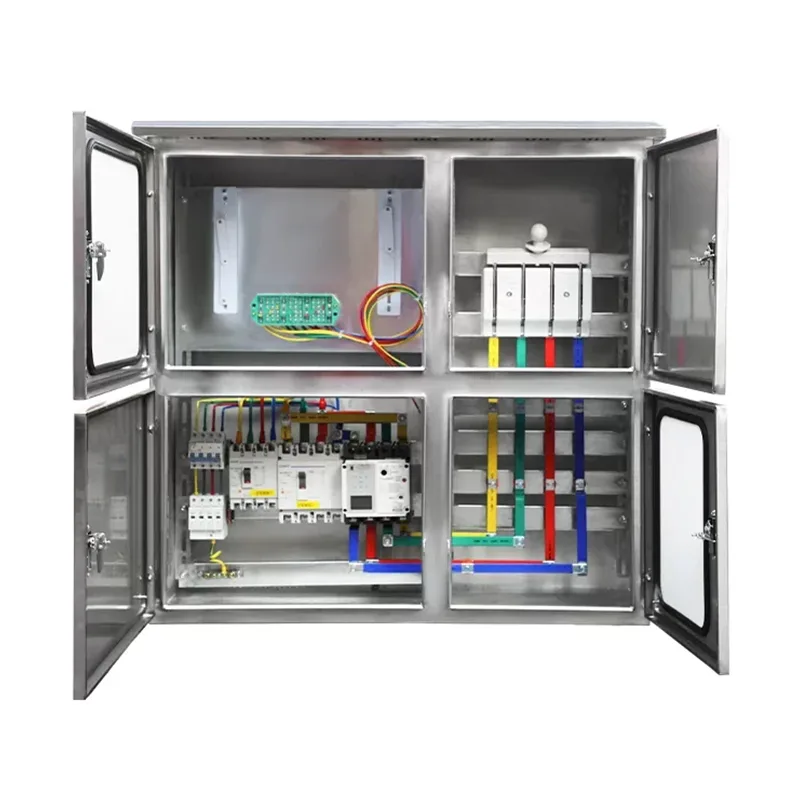

Solar-Komplementärsysteme für die Landwirtschaft und die Solar-Fischerei: Installiert auf Halterungen über Ackerland oder Fischteichen. Es bestehen besondere Anforderungen an die Feuchtigkeitsbeständigkeit und die Säure-/Laugen-Korrosionsbeständigkeit; Edelstahl wird empfohlen.

Warum uns wählen?

Shangming stammt aus Yueqing, Wenzhou, China, einer Region, die als „Elektrohauptstadt Chinas“ bekannt ist. Durch die Nutzung der gut entwickelten Industriekette des Yueqing-Clusters für die Elektroindustrie haben wir ein strenges und effizientes Produktions- und Qualitätskontrollsystem etabliert. Unser Produktportfolio umfasst über 200 Serien und über 6000 Modelle und entspricht den gängigen globalen Elektronormen.

Wenn Sie sich für unsere intelligenten Komplettgeräte entscheiden, integrieren Sie IoT-Sensor- und Fernüberwachungsfunktionen und ermöglichen so die Echtzeitüberwachung von Parametern wie Temperatur, Luftfeuchtigkeit und Strom. Dies gewährleistet einen stabilen Betrieb und eine sichere Stromversorgung.
