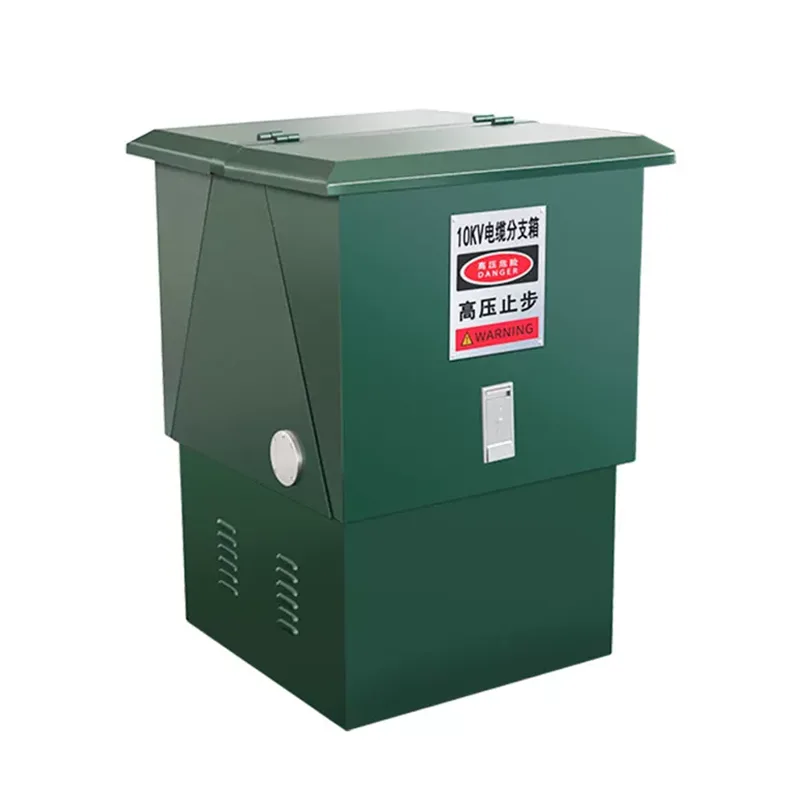

Hochspannungskabel-Abzweigkasten

Hochspannungskabel-Abzweigkästen werden in 6-kV-35-kV-Mittelspannungsverteilungsnetzen eingesetzt. Sie werden im Werk vorgefertigt und vor Ort durch Steckmontage von Hochspannungskabelmuffen installiert, ersetzen Kabelschächte und fertigen die Anschlussköpfe vor Ort. Shangming als Hersteller dieses Produkts kann es an die tatsächlichen Anforderungen des Projekts anpassen. Bitte kontaktieren Sie uns.

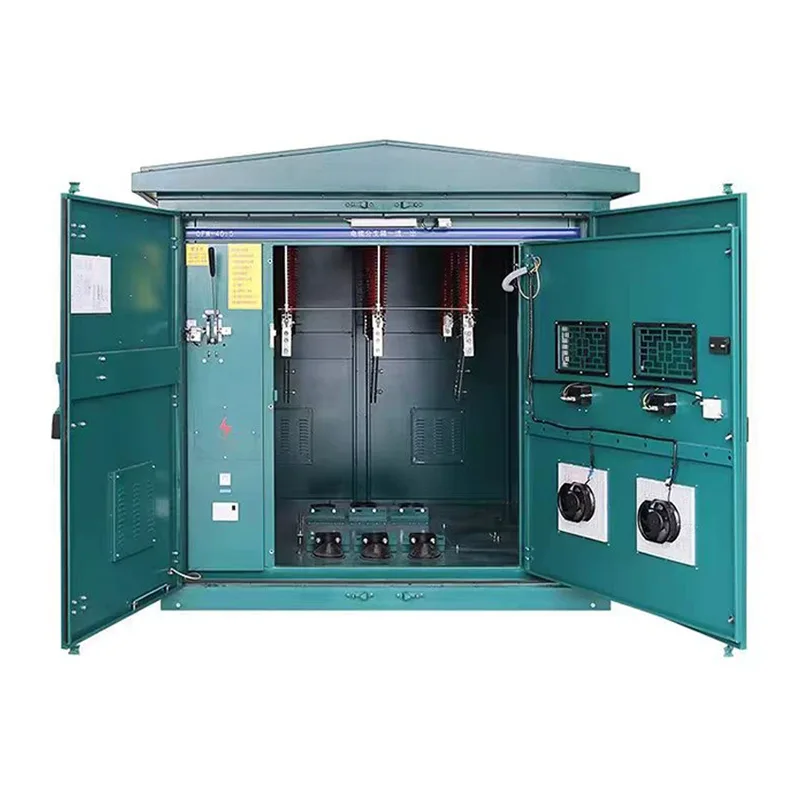

Strukturelle Zusammensetzung

Hochspannungs-Kabelabzweigkästen dienen als Kabelabzweige, Abzweigungen und Schutzkomponenten in Hochspannungs-Stromverteilungssystemen. Während es sich in erster Linie um ein Verbindungselement handelt, können die Strukturbauteile bei Bedarf mit Schutzvorrichtungen versehen werden.

1. Gehäuse: Das Gehäuse ist die Grundkomponente. Wir verwenden hochfestes Metall wie kaltgewalzten Stahl oder Edelstahl, das wasserdichte, staubdichte, korrosionsbeständige und wetterbeständige Eigenschaften bietet und für Hochspannungsumgebungen im Innen- und Außenbereich geeignet ist.

2. Hauptkabelanschlussklemme: Dieser Teil wird für Hochspannungskabel mit großem Querschnitt verwendet und trägt Aluminium- oder Kupferleiter, um einen zuverlässigen Kontakt und eine niedrige Impedanz zu gewährleisten.

3. Abzweigklemmen: Eine One-In-Multiple-Out-Struktur, innen isoliert mit hochisolierenden, hitzebeständigen Materialien, um elektrische Isolierung und sichere Abstände zwischen Abzweigen zu gewährleisten.

4. Isolations- und Schutzsystem: Ausgestattet mit Hochspannungsdurchführungen und Isolierabdeckungen, um Kurzschlüsse, Überschläge oder Stromschläge zu verhindern.

5. Schutzgeräte: Optional je nach Projektanforderungen, einschließlich Hochspannungssicherungen, Lastschalter, Blitzschlag- und Überstromschutz. Ein unabhängiger Schutz für Zweigstromkreise ist möglich, während die Hauptleitung eine kontinuierliche Stromversorgung aufrechterhält.

Produktmerkmale

1. Hochspannungssicherheit und -isolierung

Der Hochspannungskabel-Abzweigkasten verfügt über ein hochfestes Metallgehäuse mit isolierender Abdeckung und unterstützt Hochspannungskabelabzweigungen von 1 kV bis 35 kV und mehr. Hochspannungszweige sind vollständig von der Hauptleitung isoliert, wodurch Überschläge, Kurzschlüsse oder Stromschläge vermieden werden und die IEC/GB-Sicherheitsstandards für die Hochspannungsstromverteilung erfüllt werden.

2. Multi-Circuit-Verzweigungsfunktion

Dieses Produkt unterstützt die Kabelverzweigung mit einer in mehrere Ausgänge und ermöglicht so eine flexible Konfiguration der Anzahl der Stromkreise nach Bedarf. Die interne Sammelschienen- oder Leiterstruktur verteilt den Strom gleichmäßig, und je nach Lastanforderungen können unterschiedliche Abzweigstromkapazitäten angepasst werden, was die Verkabelung von Hochspannungskabeln vereinfacht und die Komplexität der Konstruktion verringert.

3. Hohe Schutzart

Shangming kann Abzweigkästen für den Außenbereich mit den Schutzarten IP54/IP65 anpassen, die auf den tatsächlichen Umgebungsbedingungen basieren, Regen, Staub, ultraviolette Strahlung und korrosive Umgebungen widerstehen und für den Langzeitbetrieb in Umgebungen mit hohen, niedrigen und feuchten Temperaturen geeignet sind.

4. Modularer Aufbau

Unsere Abzweigkästen verfügen über eine kompakte Struktur, eine klare Verkabelung und eine kurze Installationszeit vor Ort, was im Vergleich zu herkömmlichen Kabelschächten Zeit spart. Zu den Installationsoptionen gehören Wandmontage, Bodenmontage oder Halterungsbefestigung. Wartung und Erweiterung sind einfach und verbessern die betriebliche Effizienz.

5. Lange Lebensdauer und niedrige Wartungskosten

Da wir äußerst witterungs- und korrosionsbeständige Materialien ausgewählt haben, wird die Lebensdauer des Produkts effektiv verlängert. Das versiegelte Design verhindert das Eindringen von Staub, Feuchtigkeit und Schädlingen, was zu minimalem täglichen Wartungsaufwand und niedrigen Betriebskosten führt.

Vergleich von Hochspannungs- und Niederspannungs-Kabelverteilerkästen

FAQ

F: Wenn die Spannungsanzeige auf der Gehäuseoberfläche aus ist, kann ich dann feststellen, ob der Stromkreis keinen Strom mehr hat?

A: Auf keinen Fall. Die Spannungsanzeige dient nur als zusätzliche Referenz. Eine nicht leuchtende Anzeige kann auf eine beschädigte Anzeige, einen fehlerhaften Sensor oder eine durchgebrannte Sicherung zurückzuführen sein. Vor jedem Eingriff muss zur Prüfung vor Ort ein Hochspannungsprüfgerät mit der entsprechenden Nennspannung verwendet werden.

F: Was soll ich tun, wenn ich während der Inspektion ein leichtes Zischen aus dem Gehäuse höre?

A: Fordern Sie sofort einen Stromausfall zur Inspektion an. Ein Zischen ist in der Regel ein Zeichen für eine Teilentladung und weist darauf hin, dass die innere Isolierung möglicherweise gerissen ist oder dass aufgrund einer unsachgemäßen Installation ein Entladungsweg entstanden ist. Wenn dies nicht umgehend behoben wird, kann es schnell zu einem Kurzschluss zwischen den Phasen kommen oder sogar zur Explosion des Gehäuses führen.

F: Wie wähle ich zwischen SF6-Isolierung und Feststoffisolierung?

A: SF6-Isolierung: Äußerst ausgereifte Technologie mit starken Lichtbogenlöscheigenschaften, die jedoch Treibhausgasemissionen mit sich bringt und eine regelmäßige Überwachung des Manometers erfordert.

Feste Isolierung: Gasfreier Schutz, umweltfreundlicher, geeignet für Gebiete mit extrem hohen Umweltanforderungen oder hochgelegene Regionen, verhindert interne Luftblasen.
