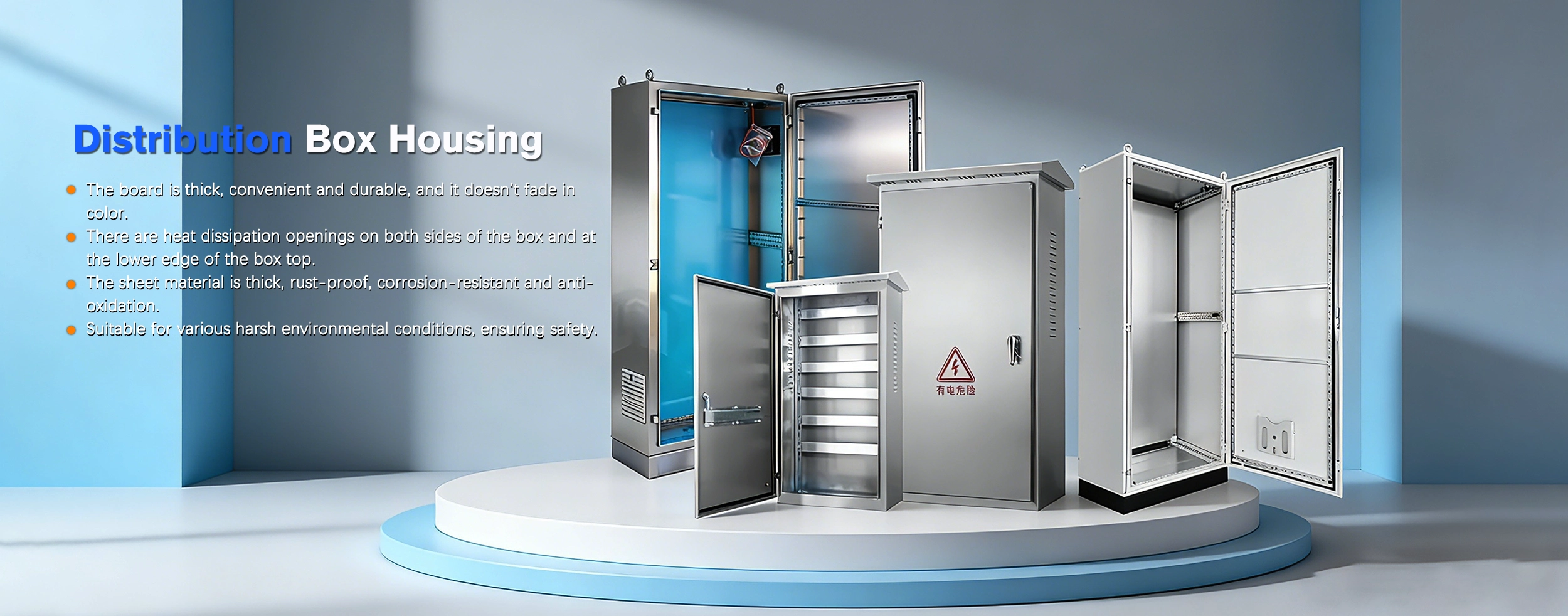

Wenzhou Shangming Electric Co., Ltd. ist ein führender Hersteller und Lieferant hochwertiger Elektrogeräte.

Shangmingist ein zuverlässiger Hersteller und Lieferant von Verteilergehäusen. Mit unserer umfangreichen Erfahrung bieten wir Produkte in einer Vielzahl von Materialien und Spezifikationen an und können auch maßgeschneiderte Lösungen anbieten, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.

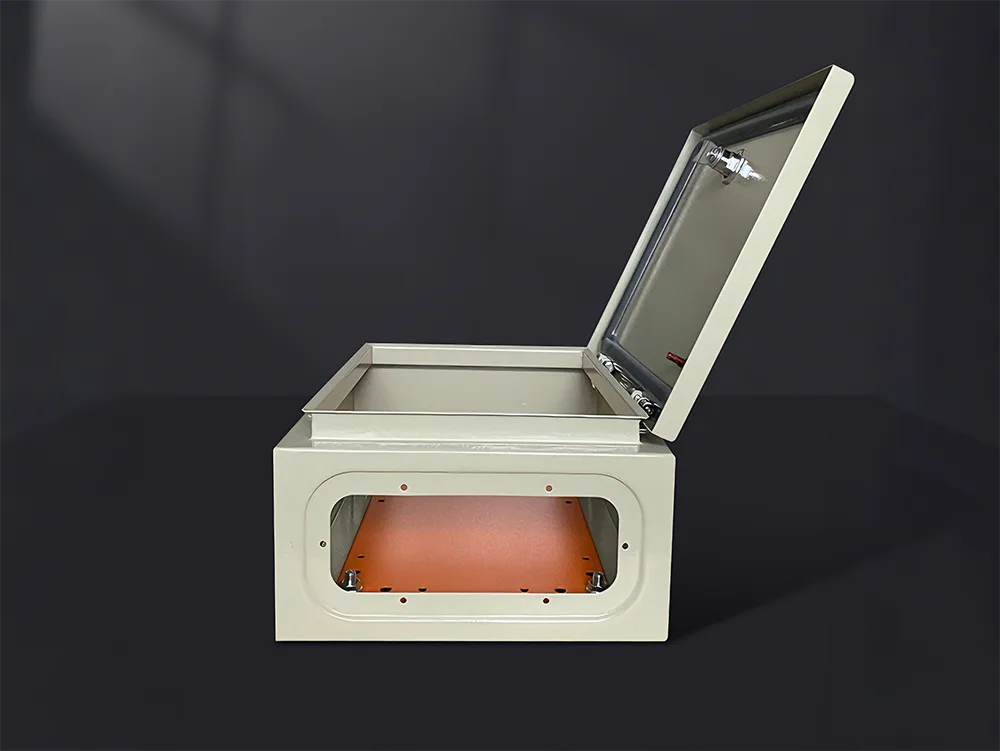

Hauptmerkmale

1. Physischer Schutz: Bietet Schutz vor dem Eindringen von Staub, Wasser und Fremdkörpern und verhindert gleichzeitig den versehentlichen Kontakt zwischen Personal und stromführenden Komponenten.

2. Sicherheitsisolierung: Isoliert Hochspannungs- und Hochstromgeräte von der Betriebsumgebung und verringert so die Gefahr von Stromschlägen und Bränden.

3. Komponentenmontageplattform: Das Verteilerkastengehäuse verfügt über DIN-Schienen, Montagehalterungen und vorgebohrte Löcher, um die standardisierte Installation von Komponenten wie Leistungsschaltern und Stromzählern zu erleichtern.

4. Elektromagnetische Abschirmung: Minimiert die Auswirkungen externer elektromagnetischer Störungen auf interne Steuerschaltkreise.

5. Anpassungsfähigkeit an die Umwelt: Durch die Verwendung verschiedener Materialien und Schutzarten ist das Gehäuse für eine Vielzahl von Umgebungen geeignet, darunter Innen-, Außen- und Industrieumgebungen.

Strukturkomponenten

Schranktür: Erhältlich in transparenter und solider Türausführung; Benutzerdefinierte Konfigurationen sind bei Shangming erhältlich.

Montageplatte: Eine Metallplatte, die zur inneren Befestigung von Komponenten verwendet wird; Es ist abnehmbar, um die Montage außerhalb des Schranks zu erleichtern.

Knockouts: Vorgestanzte Kabeleinführungsöffnungen zur Aufnahme von Kabeln unterschiedlicher Durchmesser.

Dichtung: Eine hochelastische Dichtung, die den Umfang des Türblatts umgibt und als entscheidendes Element für die Gewährleistung der angegebenen IP-Schutzart dient.

Erdungsbolzen: Unverzichtbar, um sicherzustellen, dass das Metallgehäuse zuverlässig geerdet ist und dadurch verhindert wird, dass das Gehäuse unter Spannung steht.

Anwendungsszenarien

I. Aufbau von Niederspannungs-Stromverteilungssystemen

Unsere Verteilerkästen dienen als Verteilerkästen für Gewerbegebäude, Wohnetagen und zur Stromverteilung in öffentlichen Bereichen.

Sie fungieren als Montageplattformen für Komponenten wie Leistungsschalter und Fehlerstromschutzschalter und erleichtern die standardisierte Verkabelung und den Sicherheitsschutz, während sie gleichzeitig die Gesamtsauberkeit und Sicherheit des Stromverteilungssystems verbessern.

II. Industrielle Ausrüstung und Automatisierungssteuerung

Sie fungieren als Schaltkästen für Maschinen, Schaltschränke für automatisierte Produktionslinien und Gehäuse für SPS-Steuerungssysteme.

Im Inneren beherbergen sie Komponenten wie Schütze, Relais und Steuermodule, die diese elektrischen Geräte vor Staub- und Ölverschmutzung schützen und gleichzeitig die Integration und Wartung der Geräte erleichtern.

III. Stromverteilungs- und Ingenieurprojekte im Freien

Sie dienen als temporäre Stromkästen für den Außenbereich, Stromverteilereinheiten für Baustellen und Steuerkästen für die Straßenbeleuchtung.

Wenn Sie für diese Anwendungen ein maßgeschneidertes Produkt benötigen, empfehlen wir die Wahl einer hohen Schutzart (z. B. IP54 / IP65), um die Beständigkeit gegen Wasser, Staub und Regen zu gewährleisten.

IV. Photovoltaik und neue Energiesysteme

Shangming bietet Gehäuse fürPV-Sammelboxen, netzgekoppelte PV-Schränke und Steuerkästen für Energiespeichersysteme.

Als grundlegendes Gehäuse für neue Energiegeräte bieten diese Gehäuse Schutz, Isolierung und Montageraum und erfüllen so die Anforderungen für einen langfristigen Betrieb im Freien.

V. Kommunikation & Infrastruktur

Sie können uns kontaktieren, um Steuerkästen für Kommunikationsgeräte, Verteilerkästen für Niederspannungssysteme, Stromversorgungskästen für Überwachungssysteme und mehr anzupassen.

Dies gewährleistet den Schutz der Kommunikations-Stromversorgungsgeräte, verhindert externe Störungen und Umwelteinflüsse und verbessert die Gesamtsystemstabilität.

Welche Faktoren sollten bei der Auswahl eines Verteilerkastengehäuses berücksichtigt werden?

1. Abmessungen und Spezifikationen

Bei der Auswahl raten wir davon ab, ein Gehäuse zu wählen, das lediglich exakt zu den Komponenten passt. Die von Innenbauteilen eingenommene Fläche sollte 80 % der Grundplattenfläche nicht überschreiten. Die restlichen 20 % des Platzes sind für Verkabelung, Wärmeableitung und mögliche zukünftige Erweiterungen reserviert; Daher sollten Sie bei Ihrer Auswahl immer etwas Spielraum einplanen.

Bei der Tiefe müssen Sie die Gesamttiefe der Leistungsschalter (einschließlich ihrer Betätigungsgriffe), der Kabelkanäle und der Gehäusetür selbst berücksichtigen. Dies ist besonders wichtig für Hochstrom-Leistungsschalter mit vergossenem Gehäuse, die einen erheblichen Tiefenbedarf haben; Wenn Sie dies nicht berücksichtigen, kann die Tür möglicherweise nicht richtig schließen.

2. Schutzart (IP-Code)

Bitte wählen Sie die entsprechende Schutzart basierend auf der Schwere der Installationsumgebung aus:

Innenbüros/Korridore: IP30 – IP40 ist ausreichend.

Industriewerkstätten: Zum Schutz vor Staub und Spritzwasser wird IP54 empfohlen.

Außenbereich/Photovoltaikanlagen: IP65 oder höher ist zwingend erforderlich und die Türnähte müssen über eine durchgehende, integrierte Dichtung verfügen.

3. Material- und Korrosionsbeständigkeit

Kaltgewalzter Stahl: Die vielseitigste Option, geeignet für die meisten trockenen Innenräume.

Edelstahl (304/316): Geeignet für Pharma-, Lebensmittelverarbeitungs- und Küstenumgebungen mit hoher Salznebelbelastung. Edelstahl 316 bietet im Vergleich zu 304 eine überlegene Korrosionsbeständigkeit.

4. Wärmemanagement

Das Wärmemanagement wird bei Hochleistungsverteilerkästen oft übersehen. Wir empfehlen Ihnen, Ihre Auswahl anhand der folgenden Szenarien zu treffen:

Passive Kühlung: Wenn die im Gehäuse erzeugte Wärme minimal ist, ist ein vollständig versiegeltes Gehäuse geeignet.

Aktive Kühlung: Wenn das Gehäuse Komponenten wie Frequenzumrichter (VFD), Softstarter oder Hochstromschütze beherbergt, müssen Sie ein Gehäuse mit Lüftungsschlitzen auswählen. In manchen Fällen müssen Sie möglicherweise sogar ein Modell mit vorgebohrten Befestigungslöchern für einen Axiallüfter wählen.

Sonnenschutz: Für Außengehege empfehlen wir eine Doppeldachkonstruktion, um zu verhindern, dass die Innentemperaturen durch direkte Sonneneinstrahlung in die Höhe schießen.

5. Einfache Installation und Bedienung

Türöffnungsrichtung: Bestimmen Sie, ob eine nach links oder nach rechts öffnende Tür angesichts des verfügbaren Platzes am Installationsort bequemer ist. Einige der High-End-Gehäuse von Shangming verfügen über umkehrbare Türen (die so konfiguriert werden können, dass sie entweder von links oder von rechts geöffnet werden).

Kabeleingang/-ausgang: Bestätigen Sie, ob Kabel oben oder unten in das Gehäuse ein- und ausgehen. Wir empfehlen die Wahl eines Gehäuses mit abnehmbarer Flanschplatte; Das Bohren von Kabeleinführungslöchern in die Flanschplatte bietet eine größere Flexibilität und gewährleistet eine bessere Abdichtung im Vergleich zum Bohren direkt in den Gehäusekörper.

Schlosstyp: Standard-Industrie-Dreiecksschloss, Schlüsselschloss oder Brandschutz-Nockenschloss.

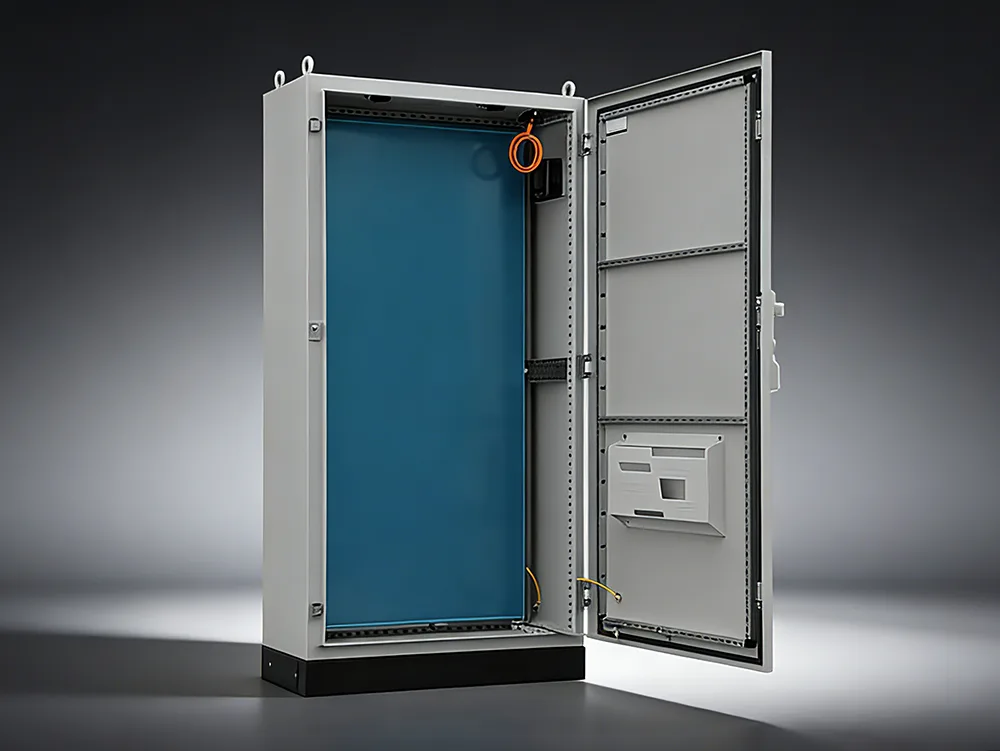

Neben verschiedenen Arten vonVerteilergehäuse, Shangming bietet auch bodenstehende Stromverteilerschränke an – eine Schlüsselkomponente unserer hochwertigen Produktpalette. Wählen Sie uns als Ihren langfristigen Lieferanten, um von maßgeschneiderten Lösungen aus einer Hand und Preisen direkt ab Werk zu profitieren.

Hauptmerkmale

Hohe Tragfähigkeit: Für unsere bodenstehenden Stromverteilerschränke verwenden wir typischerweise kaltgewalzte Stahlplatten mit einer Dicke von 2,0 mm oder mehr, die entweder geschweißt oder zu der Struktur zusammengebaut werden. Dank dieser robusten Konstruktion kann der Schrank schwere Rahmenleistungsschalter, Kupfersammelschienen mit großem Querschnitt und Transformatorkabel sicher tragen.

Modularer Aufbau: Der Innenraum verfügt über ein modulares Lochrastersystem, das eine flexible Anpassung von Traversen und Montageplatten an individuelle Anforderungen ermöglicht. Dieses Design ermöglicht bei Bedarf bequeme Upgrades und Erweiterungen.

Belüftung und Wärmeableitung: Aufgrund der hohen Stromstärken, die normalerweise im Schrank herrschen, ist das Gehäuse oben mit Abluftöffnungen und unten mit Lufteinlassöffnungen ausgestattet, um eine effektive Luftzirkulation zu gewährleisten. Darüber hinaus können Kunden eine individuelle Konfiguration anfordern, um ein Zwangsluftkühlsystem in das Produkt zu integrieren.

Gemeinsame Kabinettsklassifizierungen

Aufgrund ihrer Bauform werden Standschränke im Wesentlichen in zwei Hauptkategorien eingeteilt:

1. Fester Typ

Eigenschaften: Interne Komponenten werden über Tragwinkel starr montiert; Sobald sie verkabelt sind, können sie nicht mehr bewegt werden.

Anwendungen: Einfache Struktur und geringe Kosten; Wird typischerweise in Umgebungen verwendet, in denen die Anforderungen an eine kontinuierliche Stromversorgung nicht besonders streng sind.

Repräsentatives Modell: AC-Niederspannungs-Stromverteilerschrank vom Typ GGD.

2. Ausziehbarer Typ / abnehmbarer Typ

Eigenschaften: Jeder einzelne Stromkreis ist in einer separaten, unabhängigen Schubladeneinheit untergebracht.

Anwendungen: Äußerst praktisch für die Wartung. Sollte ein bestimmter Stromkreis ausfallen, kann die entsprechende Schublade einfach herausgezogen und durch eine neue ersetzt werden, ohne dass die Hauptstromversorgung unterbrochen werden muss.

Repräsentative Modelle: Erweiterte Stromverteilerschränke vom Typ GCK, GCS und MNS.

Standverteiler vs. Wandverteiler: Was ist der Unterschied?

Empfehlungen zur Produktauswahl und Konfiguration

Basierend auf Ihren spezifischen Projektanforderungen, während der Pre-Sales-Phase,ShangmingWir empfehlen Ihnen die am besten geeignete Konfiguration. Generell sind im Folgenden die von uns am häufigsten unterstützten Anwendungsszenarien mit entsprechenden Konfigurationsempfehlungen aufgeführt.

1. Industrielle Hauptstromverteilung

Empfohlene Konfiguration:

Schrankabmessungen: 1800–2200 mm (H) × 600–1000 mm (B) × 600–1000 mm (T)

Material: Kaltgewalztes Stahlblech (≥1,5 mm)

Schutzart: IP30 / IP40

Struktur: Einzelschrank oder gekoppelte Schränke (modular/teilbar)

Innenraum: Konzipiert für die Installation von ACB/MCCB + Sammelschienensystem

2. Hochstrom-/Haupteingangsleitungssysteme

Empfohlene Konfiguration:

Breite: ≥800mm

Tiefe: ≥800 mm

Aufbau: Doppeltürige oder mehrtürige Ausführung

Innenraum: Unterstützt Hochstrom-Kupfer-Sammelschienen; Enthält reservierten Platz für die Kabeleinführung oben oder unten.

3. Automatisierungssteuerung/SPS-Schaltschränke

Empfohlene Konfiguration:

Abmessungen: 1600–2000 mm (H)

Material: Pulverbeschichtetes Stahlblech / Edelstahl

Schutzart: IP40 / IP54

Innen: Montageplatte + DIN-Schienen

4. Außenanwendungen

Empfohlene Konfiguration:

Schutzart: IP54 / IP65

Material: Edelstahl (304/316) oder pulverbeschichteter Stahl für den Außenbereich

Eigenschaften: Regenfestes Vordach + Dichtungsstreifen + Anti-Kondensations-Design

5. Stark korrosive Umgebungen

Empfohlene Konfiguration:

Material: Edelstahl 304/316

Schutzart: IP55+

Oberflächenbehandlung: Korrosionsschutzbeschichtung

Wie führt man routinemäßige Wartungsarbeiten an einem bodenstehenden Stromverteilerschrank durch?

1. Reinigung und Staubentfernung

Verwenden Sie ein trockenes Vliestuch und einen Staubsauger, um angesammelten Staub aus dem Schrankinneren zu entfernen. Die Verwendung nasser Tücher oder direkter Druckluftstoß ist strengstens untersagt.

Achten Sie besonders auf die Reinigung der Sammelschienen, Isolatoren, Lichtbogenkammern und Lüftungskanäle des Leistungsschalters.

2. Anziehen der elektrischen Verbindungen

Überprüfen Sie alle Schraubverbindungspunkte auf Lockerheit; Ziehen Sie sie mit einem Drehmomentschlüssel wieder mit den angegebenen Drehmomentwerten fest.

Wenn Anzeichen von Oxidation oder Lichtbogenschäden festgestellt werden, müssen die Anschlüsse poliert oder ersetzt werden.

3. Funktionstest der Komponenten

Leistungsschalter: Stellen Sie sicher, dass die manuellen Öffnungs- und Schließvorgänge reibungslos verlaufen und der Auslösemechanismus reagiert.

Schütze/Relais: Überprüfen Sie den Zustand der Kontakte auf Verschleiß und stellen Sie sicher, dass der Spulenwiderstand im normalen Bereich liegt.

Kondensatoren: Auf Anzeichen von Kapazitätsverschlechterung, Ausbeulung oder Elektrolytaustritt prüfen.

SPDs (Überspannungsschutzgeräte): Stellen Sie sicher, dass das Statusanzeigefenster grün ist und die Verschlechterungsanzeige nicht ausgelöst wurde.

4. Prüfung der Isolationsleistung

Verwenden Sie ein 500-V- oder 1000-V-Megaohmmeter, um Folgendes zu messen und zu bestätigen:

Isolationswiderstand Phase-Phase: ≥ 1 MΩ;

Isolationswiderstand Phase-Erde: ≥ 1 MΩ;

Wenn die gemessenen Werte unter diese Standards fallen, suchen Sie nach möglichen Ursachen wie Feuchtigkeitseintritt oder Kontamination.

5. Wartung der mechanischen Struktur

Überprüfen Sie die Führungsschienen und Verriegelungsmechanismen der Schubladeneinheiten, um sicherzustellen, dass sie nicht klemmen oder klemmen. Schmieren Sie bewegliche Teile mit Fett, das speziell für elektrische Geräte entwickelt wurde.

Überprüfen Sie regelmäßig die Funktionalität der „Five-Prevention“-Sicherheitsmechanismen (Verriegelung).

Suchen Sie immer noch nach einem zuverlässigen Hersteller und Lieferanten von Hoch- und Niederspannungsschaltanlagen? WählenShangming Electricaus China. Wir bieten professionelle Produkte und Dienstleistungen, unterstützen verschiedene nicht standardmäßige Anpassungswünsche und bieten maßgeschneiderte Lösungen für Ihre spezifischen Projektanforderungen.

Produktkategorien

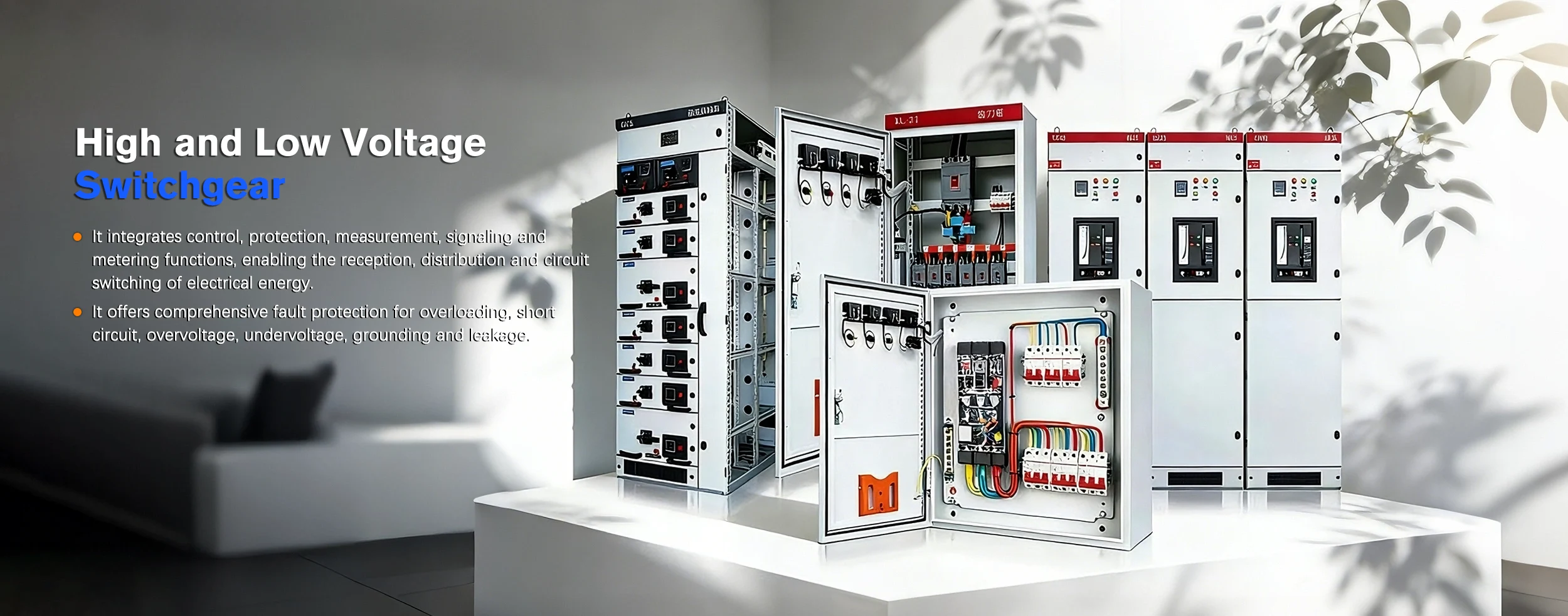

1. Hochspannungsschaltanlage

In diese Kategorie fallen Geräte mit einer Nennspannung von 3 kV bis 35 kV und mehr. Seine Hauptfunktion besteht darin, elektrische Energie zu empfangen und zu verteilen; Darüber hinaus unterbricht es im Falle eines Fehlers in einer Stromleitung in Verbindung mit Relaisschutzgeräten schnell Kurzschlussströme von mehreren Tausend Ampere.

Schlüsselkomponenten:

Hochspannungs-Leistungsschalter (Vakuum- oder SF6-Typ): Dienen als zentrale Lichtbogenlöschelemente.

Trennschalter (Trennschalter): Bietet einen sichtbaren physischen Luftspalt, um die Sicherheit während der Wartung zu gewährleisten.

Strom-/Spannungswandler: Umwandlung von Hochspannungssignalen in Niederspannungssignale für Instrumentierungs- und Messzwecke.

Typische Modelle: KYN28 (ausfahrbarer Typ mit Metallverkleidung), XGN (Ring-Hauptgerät mit fester Ausführung).

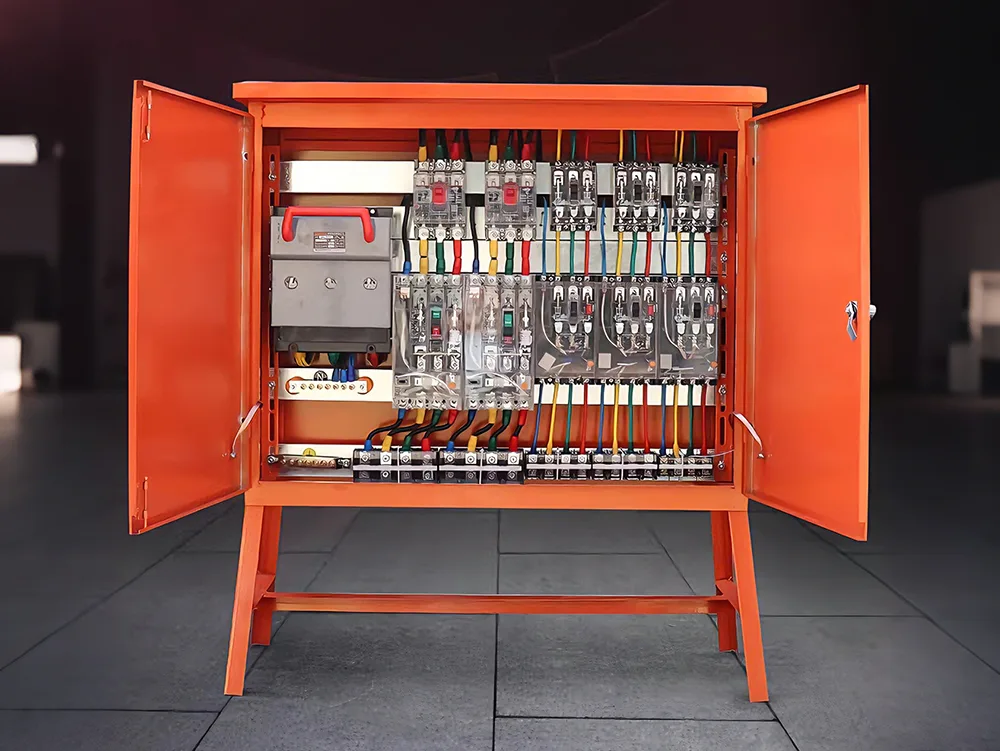

2. Niederspannungsschaltanlage

In diese Kategorie fallen Geräte mit einer Nennspannung von 1000 V oder weniger. Seine Hauptfunktion besteht darin, die Endstufenverteilung innerhalb eines Energiesystems zu verwalten. Es verteilt elektrische Energie – heruntertransformiert durch Transformatoren – an verschiedene Etagen, Produktionslinien oder strombetriebene Geräte.

Schlüsselkomponenten:

Offene Leistungsschalter (ACBs): Werden für eingehende Hauptleitungen oder ausgehende Leitungen mit hoher Kapazität verwendet.

Kompaktleistungsschalter (MCCBs): Werden zum Schutz von Abzweigstromkreisen verwendet.

Kondensatorkompensationsschränke: Werden verwendet, um den Leistungsfaktor des Systems zu verbessern und die Stromkosten zu senken.

Typische Modelle:GGD (fester Typ), GCK/GCS/MNS (Ausfahr-/Schubladentyp).

Hochspannungs- und Niederspannungsserien: Ein Vergleich

Anwendungsszenarien

Unsere Hoch- und Niederspannungsschaltanlagen finden weit verbreitete Anwendung und können oft gleichzeitig in einer einzigen Umgebung eingesetzt werden, um unterschiedliche Funktionen zu erfüllen. Sie können eine Komplettlösung individuell an Ihre spezifischen Anforderungen anpassen.

Häufige Fehler und Lösungen zur Fehlerbehebung

Shangming ist ein professioneller Hersteller, der umfassenden technischen Kundendienst nach dem Verkauf bietet. Darüber hinaus stellen wir Ihnen mit der Auslieferung unserer Produkte eine vollständige Prüfdokumentation sowie Betriebs- und Wartungsrichtlinien zur Verfügung. Nachfolgend haben wir zu Ihrer Information eine Liste häufiger Probleme zusammengestellt.

1. Häufige Probleme mit Hochspannungsschaltanlagen

Symptom 1: Teilentladung und zischende Geräusche

Ursachen: Feuchtigkeitseintritt in Isolationsbauteile; Staubansammlung an der Oberfläche, die zu Kriechentladung führt; oder Koronaentladung durch Grate an den Verbindungsstellen der Sammelschienen.

Lösungen:

1. Umgebungskontrolle: Stellen Sie sicher, dass die Heiz- und Entfeuchtungseinheiten im Schrank ordnungsgemäß funktionieren.

2. Reinigung im stromlosen Zustand: Isolatoren und Durchführungen mit wasserfreiem Alkohol abwischen.

3. Ultraschallerkennung: Verwenden Sie während des Betriebs einen Teilentladungsdetektor, um den genauen Standort der Entladungsquelle zu lokalisieren.

Symptom 2: Hochspannungs-Leistungsschalter lässt sich nicht schließen oder öffnen

Ursachen: Beschädigter Energiespeichermotor; Steuerkreis (Schließ-/Öffnungsspulen) durchgebrannt; oder mechanisches Gestängefresser durch ausgetrocknetes Schmiermittel.

Lösungen:

Inspektion des Sekundärkreises: Messen Sie den Widerstand der Schließ- und Öffnungsspulen und stellen Sie sicher, dass die Spannung der Hilfsstromversorgung im normalen Bereich liegt.

Mechanische Schmierung: Tragen Sie erneut spezielles Niedertemperaturschmiermittel auf die mechanischen Getriebekomponenten auf.

2. Häufige Probleme mit Niederspannungsschaltanlagen

Symptom 1: Ungewöhnlicher Temperaturanstieg in Leistungsschaltern (ACBs)

Ursachen: Unzureichender Anpressdruck oder Oxidation an den primären Steckkontakten; lose Sammelschienenschrauben.

Lösungen:

Temperaturüberwachung: Scannen Sie die Kontakte und Verbindungspunkte mit einer Infrarot-Wärmebildkamera.

Kontaktwartung: Schalten Sie das System stromlos, ziehen Sie den ACB heraus, entfernen Sie alle Oxidationsschichten von den Kontakten und tragen Sie elektrisches Kontaktfett auf.

Symptom 2: Ausbeulende oder geplatzte Kondensatoren in Blindleistungskompensationsschränken

Ursachen: Übermäßiger harmonischer Gehalt im System; oder Überhitzung durch häufige Schaltvorgänge der Kondensatoren.

Lösungen:

Austausch des Kondensators: Tauschen Sie überquellende Kondensatoren umgehend aus, um ein Austreten von Elektrolyt zu verhindern, das zu Kurzschlüssen führen könnte.

Installation von Reihendrosseln: Installieren Sie Reihendrosseln innerhalb des Kompensationskreises, um Oberschwingungen zu unterdrücken.

3. Allgemeine Mängel

Symptom: Kondensation – gekennzeichnet durch die Bildung von Wassertröpfchen an den Innenwänden des Schranks und sichtbare Überschlagsspuren auf den Oberflächen der Isolierkomponenten.

Lösung:

Abdichtung: Die Kabeleinführungsöffnungen an der Unterseite des Schranks müssen vollständig mit feuerhemmendem Kitt abgedichtet werden, um das Eindringen von Feuchtigkeit aus dem Kabelgraben zu verhindern.

Intelligentes Upgrade: Installieren Sie ein automatisiertes Temperatur- und Feuchtigkeitsüberwachungssystem in Kombination mit einem Kondensationsentfeuchter, um herkömmliche Heizpaneele zu ersetzen.
