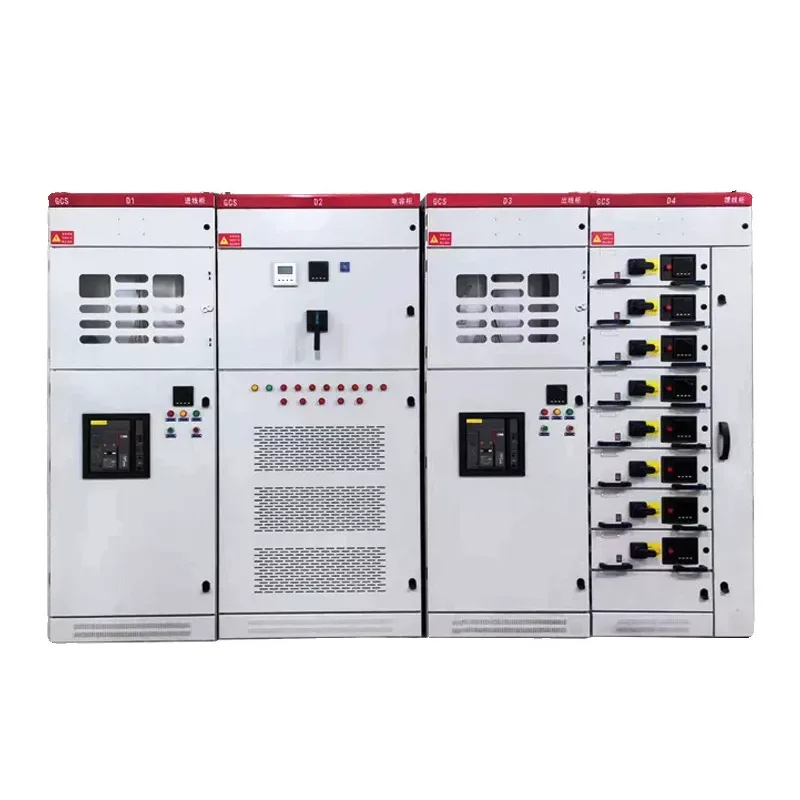

GCS Niederspannungs-Ausfahrschaltanlage

Die ausfahrbare Niederspannungsschaltanlage von GCS verfügt über eine vereinfachte Struktur, eine gute Komponentenkompatibilität und ist 20–35 % günstiger als MNS, wodurch sie für budgetsensible Projekte geeignet ist. Wenn Sie daran interessiert sind, dieses Produkt auszuwählen und mit der Entwicklung eines Projektplans zu beginnen, wenden Sie sich bitte an Shangming, einen zuverlässigen Lieferanten aus Yueqing, Wenzhou, China.

Produktmerkmale

Die ausfahrbare Niederspannungs-Schaltanlage GCS kombiniert die hohe Zuverlässigkeit von MNS mit der einfachen Bedienung von GGD und eignet sich daher ideal für Niederspannungs-Stromverteilungssysteme mit vielen Schaltkreisen, häufiger Wartung und einem Fokus auf die Kontrolle der Gesamtkosten.

1. Modulare ausfahrbare Struktur

GCS-Funktionseinheiten verfügen über ein standardmäßiges Schubladendesign, das ein schnelles Einsetzen und Entfernen ermöglicht. Im Falle eines Ausfalls oder einer Wartung eines einzelnen Stromkreises kann das Gerät unabhängig abgeschaltet werden, ohne den Betrieb anderer Stromkreise zu beeinträchtigen, wodurch die Stromausfallzeit und die Wartungskosten reduziert werden.

Der modulare Aufbau der Schaltanlage bietet große Vielseitigkeit und erleichtert zukünftige Erweiterungen oder den Austausch.

2. Hohes Sicherheitsniveau

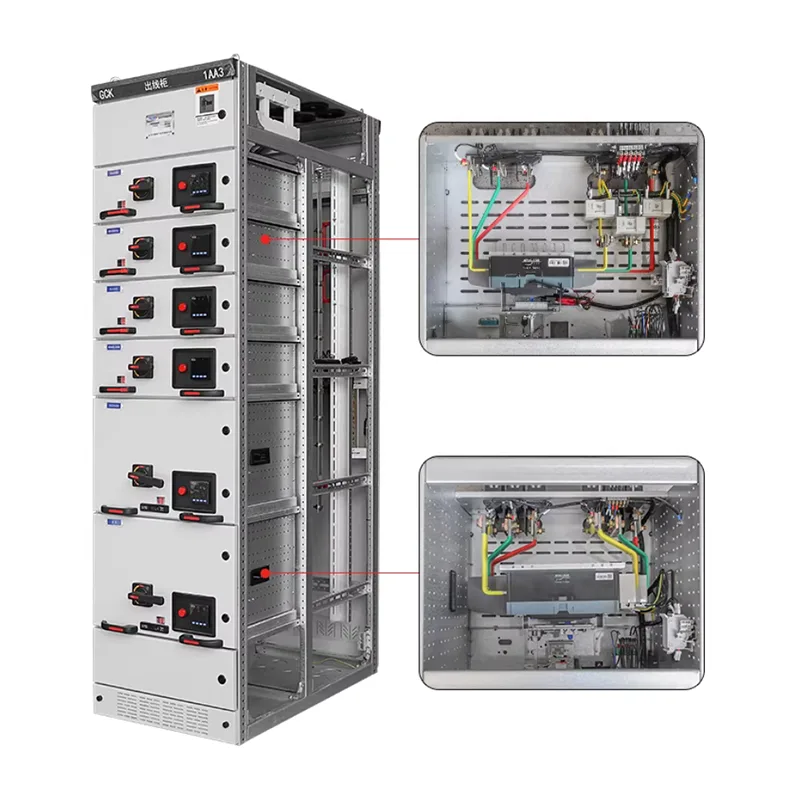

Der GCS-Schrank ist intern unterteilt in: einen Sammelschienenraum, einen Funktionseinheitenraum und einen Kabelraum. Diese Funktionsbereiche werden effektiv isoliert, um eine Fehlerausbreitung zu verhindern.

Wir unterstützen Optionen für höhere Schutzstufen, die je nach tatsächlichen Betriebsbedingungen angepasst werden können.

Sicherheitsfunktionen erhöhen die Betriebssicherheit und -stabilität und erfüllen die Energieanforderungen von Industrie- und öffentlichen Bauprojekten.

3. Bequeme Wartung und Bedienung

Die Schubladeneinheit verfügt über Test-, Arbeits- und Trennpositionen, die eine Inspektion und einen Austausch auch im ausgeschalteten Zustand oder unter teilweise unter Spannung stehenden Bedingungen ermöglichen. Die Verkabelung und der Betriebsraum sind rational gestaltet, was sie für das Wartungspersonal benutzerfreundlich macht und für Systeme geeignet ist, die häufige Wartung erfordern, wie z. B. MCC-Szenarien.

4. Breite Anwendbarkeit

Der GCS-Schrank kann als Verteilerschrank, Einspeiseschrank, Motor Control Center (MCC) usw. verwendet werden, unterstützt verschiedene Kombinationen elektrischer Komponenten und passt sich an unterschiedliche Kapazitäts- und Stromkreismengenanforderungen an. Ein einziges System kann mehrere Anwendungsanforderungen abdecken.

5. Hohe Kosteneffizienz

Im Vergleich zu ausziehbaren MNS-Schränken weist der GCS eine einfachere Struktur und besser kontrollierbare Kosten auf.

Im Vergleich zu ortsfesten Schaltanlagen bietet sie erhebliche Vorteile in Bezug auf Sicherheit und Wartbarkeit, wodurch sie sich besonders für mittlere bis große Projekte oder budgetsensible Projekte eignet und ein Gleichgewicht zwischen Leistung und Kosten erreicht.

Wie wartet man eine GCS-Niederspannungs-Ausfahrschaltanlage?

Um die Lebensdauer zu verlängern, Fehlfunktionen vorzubeugen und eine kontinuierliche Stromversorgung sicherzustellen, ist eine ordnungsgemäße Wartung von entscheidender Bedeutung. Shangming bietet eine umfassende Dokumentation und einige Vorschläge.

I. Tägliche Inspektion

1. Überprüfung der Betriebsanzeige: Die Anzeigeleuchten der Schubladentafel sollten nicht ungewöhnlich blinken. Der Strom des Amperemeters sollte ausgeglichen sein.

2. Prüfung des Temperaturanstiegs: Verwenden Sie ein tragbares Infrarot-Thermometer, um den Temperaturanstieg des Hauptsammelschienenanschlusses, der Primäranschlüsse der Schublade und der Eingangs-/Ausgangsklemmen des Leistungsschalters zu messen. ≤40K (≤80℃ bei Umgebungstemperatur +40℃).

3. Prüfung auf ungewöhnliche Gerüche/Geräusche: Prüfen Sie auf brennende Gerüche, Entladungsgeräusche oder summende Geräusche.

4. Türdichtungs- und Reinigungsprüfung: Sind die Schranktürdichtungen veraltet? Gibt es eine interne Staubansammlung?

5. Überprüfung der Schubladenposition: Befinden sich alle Schubladen in ihrer verbundenen Position? Sind sie locker?

II. Regelmäßige Wartung

Schritt 1: Vorbereitung zum Ausschalten. Stellen Sie sicher, dass die vorgeschaltete Stromversorgung getrennt ist, und prüfen Sie die Spannung.

Schritt 2: Bringen Sie die zu wartende Schublade in die geöffnete Position und ziehen Sie sie vollständig heraus. Beachten Sie, dass die primären Stecker automatisch getrennt werden; Sekundärstecker können manuell entfernt werden.

Schritt 3: Wartung der Schubladeneinheit. Unterschiedliche Komponenten erfordern unterschiedliche Wartungsverfahren, einschließlich Reinigung und Prüfung.

Schritt 4: Interne Wartung des Schranks

Hauptsammelschiene: Auf lockere Schrauben prüfen.

Vertikale Sammelschiene: Angesammelten Staub entfernen und auf beschädigte Isolierhüllen prüfen.

Kabelfach: Ordnen Sie die Kabel und prüfen Sie, ob die Kabelenden überhitzt oder verfärbt sind.

Erdungssystem: Messen Sie den Erdungswiderstand zwischen der PE-Sammelschiene und dem Schrank (sollte ≤0,1 Ω sein).

Schritt 5: Funktionstest

Schieben Sie die Schublade zurück in die Verbindungsposition. Testen Sie nach dem Einschalten den Steuerkreis in der Testposition. Führen Sie einen 10-minütigen Leerlauftest durch, um sicherzustellen, dass keine Anomalien vorliegen.

Wichtige Vorsichtsmaßnahmen für die Wartung

1. Stecken oder trennen Sie niemals Primärmodule, während diese eingeschaltet sind.

Primärmodule führen im Hauptstromkreis einen hohen Strom und dürfen nur betrieben werden, wenn sich die Schublade in der geöffneten Position befindet und das System ausgeschaltet ist.

Andernfalls kann es zu einem Lichtbogen kommen, der zu Verletzungen oder Sachschäden führen kann.

2. Mischen Sie keine Schubladen unterschiedlicher Größe.

GCS-Schubladen sind in den Größen 1/2, 1, 2 und 3 Einheiten konzipiert, wobei die Höhen genau den Positionen der Hauptmodule entsprechen.

Eine falsche Installation führt zu einer Fehlausrichtung des Moduls, schlechtem Kontakt und Überhitzung.

3. Überprüfen Sie regelmäßig die Fünf-Proof-Verriegelung.

Test: Lässt sich die Schublade bei geschlossenem Leistungsschalter herausziehen? Das sollte nicht der Fall sein.

Wenn die Verriegelung ausfällt, stellen Sie die Verwendung und Reparatur sofort ein, um Fehlbedienungen vorzubeugen.

4. Verbessern Sie die Antikondensationsmaßnahmen in feuchten Umgebungen.

Wenn sich Ihr Projekt in der Regenzeit oder in einem Wasserkraftwerk befindet, überprüfen Sie monatlich den Betrieb der Heizung.

Bei der Bestätigung der Lösung können Sie sich für die Installation eines intelligenten Kondensationsreglers für die Start-Stopp-Automatik entscheiden.

FAQ

F: Wie wähle ich beim Anpassen eines Schaltschranks zwischen einem festen Typ (GGD) und einem ausfahrbaren Typ (GCS/MNS)?

A: GGD ist geeignet, wenn: begrenztes Budget, Einzellast, Berücksichtigung von Wartungsarbeiten bei Stromausfällen oder raue Umgebung; Eine feste Verkabelung ist in diesen Fällen zuverlässiger.

GCS/MNS ist geeignet, wenn: Kernproduktionslinien erhebliche Stromausfallverluste aufweisen, zahlreiche Schaltkreise mit begrenztem Platz vorhanden sind, eine schnelle Wartung der Live-Linie erfordern und eine hohe Automatisierung und Intelligenz Priorität haben.

F: Wie wirkt sich die Höhe auf die individuelle Anpassung der Schaltanlage aus?

A: In Höhen über 1000 Metern reduziert die dünne Luft die Wärmeableitung und Isolationsfähigkeit.

Sie müssen uns während der Anpassung informieren, wenn Sie bei der Auswahl größere Luftspalte, höherwertige Isolatoren oder eine Leistungsreduzierung benötigen.

F: Warum lassen sich die Schubladen von GCS-Niederspannungs-Ausfahrschaltanlagen manchmal nur schwer herausziehen oder einsetzen?

A: Verformung der Führungsschiene: Dies kann auf ein unebenes Fundament während der Installation zurückzuführen sein, was zu einer Verformung des Schranks führt.

Verriegelung: Überprüfen Sie, ob der Leistungsschalter vollständig geöffnet ist. Aus Sicherheitsgründen verriegelt die mechanische Verriegelung die Schublade, wenn der Leistungsschalter aktiviert ist.

Schmierungsfehler: Mangelnde Wartung über einen längeren Zeitraum kann dazu führen, dass der mechanische Mechanismus schwergängig wird. Drücken oder ziehen Sie die Schublade nicht mit Gewalt; Entfernen Sie alle Fremdkörper und tragen Sie eine geeignete Menge Gleitmittel auf.
