Kleiner kompletter Satz Stromverteilerkästen

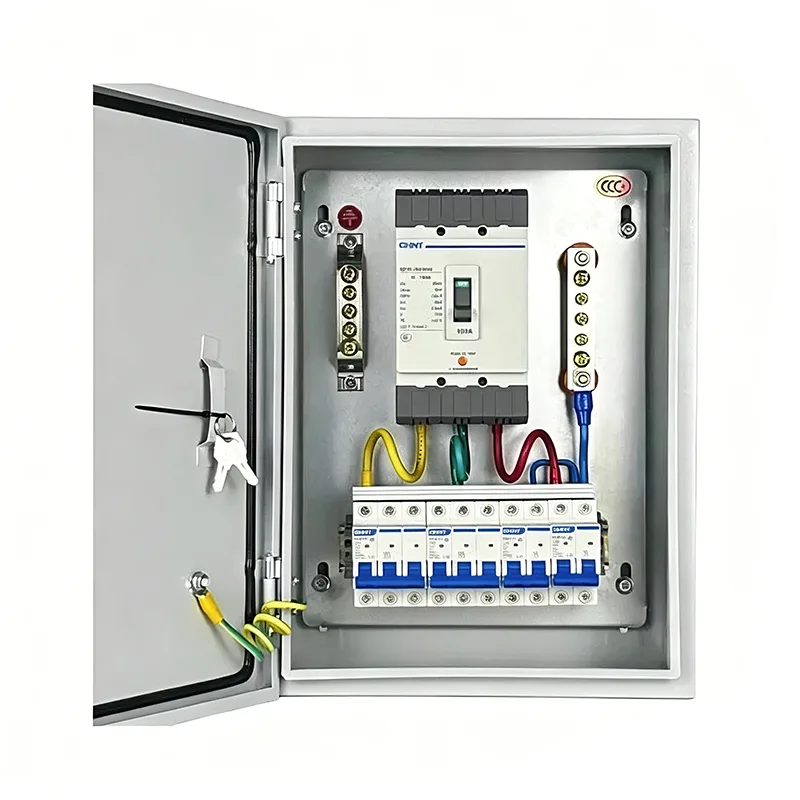

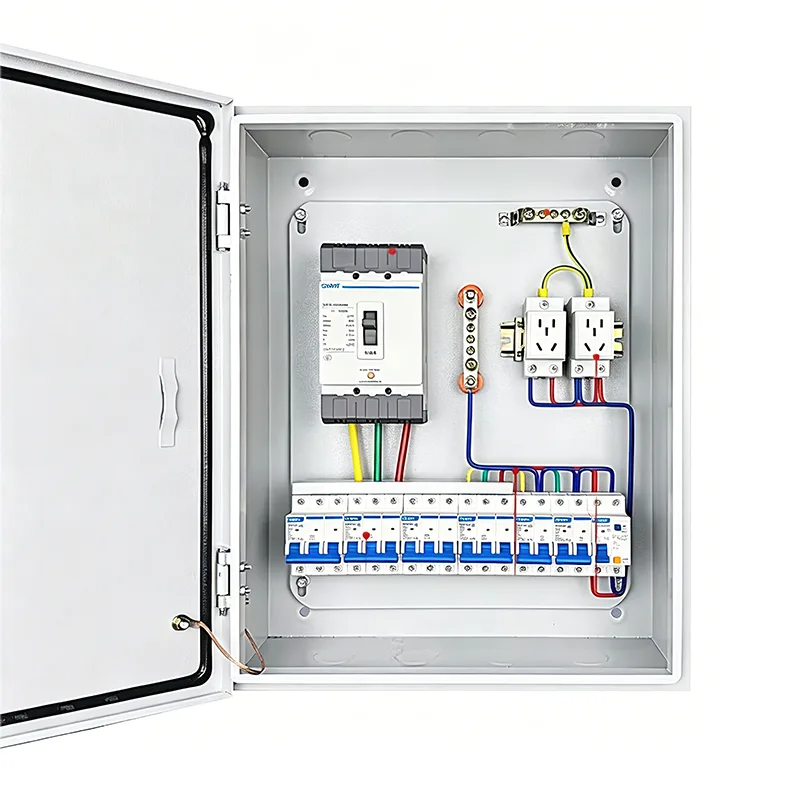

Der kleine, komplette Satz Stromverteilerkästen integriert verschiedene elektrische Komponenten gemäß einem bestimmten Schaltplan und ist in einem kleinen Metallschrank installiert. Obwohl es klein ist, handelt es sich um eine komplette Stromversorgungssystemeinheit. Shangming ist der Lieferant dieses Produkts, außerdem bieten wir verschiedene andere Arten von Verteilerschränken und -kästen an.

Produktzusammensetzung

Der kleine Komplettsatz Stromverteilerkästen von Shangming zeichnet sich durch fortschrittliches Design und zuverlässige Qualität aus. In Bezug auf die Komponenten handelt es sich bei dieser Serie nicht einfach um eine Ansammlung mehrerer Verteilerkästen, sondern vielmehr um eine Sammlung modularer Einheiten, die auf der Grundlage elektrischer Systemlogik, Funktionsaufteilung und Installationskoordination wissenschaftlich konfiguriert sind.

1. Box-Unterstützungssystem

Dieser Teil ist für den physischen Schutz der Box verantwortlich.

Gehäuse: Typischerweise aus kaltgewalztem Stahlblech oder Edelstahl.

Montageschienen: Horizontal im Gehäuse angeordnete Standard-Metallschienen zur schnellen Montage von Leistungsschaltern und anderen Komponenten.

Panel: Ausgestattet mit einer Tür; Es ist eine anpassbare Sichtfenstertür erhältlich, die nur den Bediengriff des Leistungsschalters freigibt, um einen versehentlichen Kontakt mit spannungsführenden Teilen zu verhindern.

2. Primäres Vertriebssystem

Das primäre Verteilungssystem übernimmt die Stromverteilung und sorgt für Kontrolle und Schutz.

Hauptschalter: Der Hauptsteuerschalter für die gesamte Box, der für Notstromausfälle oder Wartungsarbeiten verwendet wird.

Miniatur-Leistungsschalter: Bietet Überlast- und Kurzschlussschutz für jeden Abzweigstromkreis.

Fehlerstromschutzschalter (RCD): Überwacht Stromlecks und unterbricht sofort die Stromversorgung, wenn die Gefahr eines Stromschlags besteht.

Überspannungsschutz: Absorbiert plötzliche Hochspannung, die durch Blitzeinschläge oder Schwankungen im Stromnetz erzeugt wird, und schützt so nachgeschaltete Präzisionselektrogeräte.

3. Hilfs- und Überwachungssystem

Kontrollleuchten: Rot für Betrieb, Grün für Stopp, Gelb für Fehler, zeigen den aktuellen Stromstatus an.

Messgerät: Kleiner Energiezähler zur DIN-Schienenmontage zur Überwachung von Spannung, Strom oder Stromverbrauch.

Klemmenblock: Für den sauberen Anschluss externer Lastkabel, um zukünftige Wartungsarbeiten zu erleichtern.

4. Elektrische Anschlüsse und Zubehör

Sammelschiene: Kamm- oder gabelförmige Kupfersammelschienen, die unordentliche Brücken ersetzen, die Verbindungen zwischen Leistungsschaltern kompakter machen und die Wärmeentwicklung reduzieren.

Erdungs- und Neutralleiter-Sammelschiene: Verwendet spezielle Kupferstreifen, um die Neutral- und Erdungsdrähte aller Stromkreise zentral zu verbinden.

Interner Kabelbaum: Flammhemmende Kabel, die den aktuellen Nennanforderungen entsprechen, werden durch Kabelkanäle mit deutlicher Kabelnummernmarkierung geführt.

Wie wählt man den richtigen Komplettverteilerkasten aus?

Vor Beginn eines Projekts ist es wichtig, die vollständige Verteilerkastenkonfiguration korrekt zu identifizieren. Eine ungeeignete Auswahl kann zu funktionaler Redundanz, verschwendeten Kosten, Installationsschwierigkeiten oder eingeschränkter zukünftiger Erweiterung führen.

Schritt 1: Definieren Sie die Anwendungsszenarien und Lasteigenschaften

Bitte bestätigen Sie die folgenden Fragen:

1. Wo wird es verwendet?

Innentrocknungswerkstatt → IP40 ist ausreichend

Im Freien/Pumpenraum/am Meer → Erfordert IP54/IP65, Edelstahlmaterial

2. Welche Geräte werden damit betrieben?

Beleuchtung/Steckdosen: Einphasig, Schwachstrom (≤32A)

Motoren/Schweißmaschinen: Dreiphasig, hoher Strom (≥32 A), erfordert Thermorelais/Kontaminatoren

Intelligente Geräte: Erfordert 24 V DC, Kommunikationsschnittstelle

3. Ist eine automatisierte Kontrolle erforderlich?

Manueller Start/Stopp → Basic Power Box

Automatische Logik-/Fernüberwachung → Erfordert SPS/HMI-Box

Schritt 2: Berechnen Sie die elektrischen Parameter und bestimmen Sie die Kapazität

1. Gesamtlastschätzung

Geben Sie die Leistung (kW) und die Betriebsspannung aller elektrischen Geräte an. Wenn Sie Schwierigkeiten haben, kann Ihnen das technische Team von Shangming bei der Bestätigung helfen.

Berechnen Sie den Gesamtstrom unter Berücksichtigung eines Gleichzeitigkeitsfaktors Kx = 0,7–0,9;

Beispiel:

3 x 5,5 kW Motoren (380 V) → Einzelmotorstrom ≈ 11 A, Gesamtstrom ≈ 3 × 11 × 0,8 = 26,4 A;

Beleuchtung 5kW (220V) → Strom ≈ 23A;

Haupteingangsleitung empfohlen ≥63A.

2. Planung von Abzweigleitungen

Jeder Lasttyp sollte über einen unabhängigen Stromkreis verfügen, um Störungen zu vermeiden. Einzelkreisstrom ≤ 80 % des Nennwerts des Leistungsschalters.

Für wichtige Geräte wird empfohlen, über einen separaten Stromkreis + USV zu verfügen.

Schritt 3: Bestimmen Sie die Anzahl und Kombination der Gehäuse

Einfaches Szenario: 1 integriertes Gehäuse

Mittelkomplexes Szenario: 2–3 Gehäuse

Hohe Komplexität und hohe Sicherheitsanforderungen: 3–6 Gehäuse

Schritt 4: Schutzstufe und Material auswählen

Die Produkte von Shangming bieten Schutzstufen von IP30 bis IP66 und die Materialien umfassen kaltgewalzten Stahl und Edelstahl.

Wenn Sie Sicherheits- und Intelligenzanforderungen haben und den Komfort zukünftiger Wartungsarbeiten basierend auf dem spezifischen Installationsort verbessern müssen, wenden Sie sich bitte an uns. Shangming prüft die Machbarkeit und erstellt innerhalb von 1–2 Werktagen ein Angebot und Muster auf der Grundlage der Zeichnungen und technischen Anforderungen.

FAQ

F: Warum sollte man sich für einen kleinen kompletten Satz Stromverteilerkästen anstelle eines einzelnen großen Schranks entscheiden?

A: Kleine Komplettverteilerkästen können je nach Bedarf flexibel mit unterschiedlichen Funktionsgehäusen kombiniert werden. Einige Kabel und Komponenten sind werkseitig vorintegriert, was die Installation vor Ort einfacher und schneller macht und für enge oder unregelmäßige Räume geeignet ist. Bei der Wartung ist die Funktionszonierung klar definiert, was die Fehlersuche und Reparatur erleichtert.

F: Wie führt man die tägliche Wartung und Inspektion durch?

A: Überprüfen Sie vierteljährlich den Betriebszustand aller Leistungsschalter und Schütze, um sicherzustellen, dass es nicht zu Überhitzung oder Lockerung kommt.

Reinigen Sie regelmäßig Staub, der sich im Inneren des Gehäuses angesammelt hat, insbesondere am Kühlventilator und den Filtern. Überprüfen Sie die Türrahmendichtungen auf Alterung und Risse und ersetzen Sie sie gegebenenfalls.

Notieren Sie die Inspektionsergebnisse und Korrekturmaßnahmen nach jeder Wartung zur Rückverfolgbarkeit.
