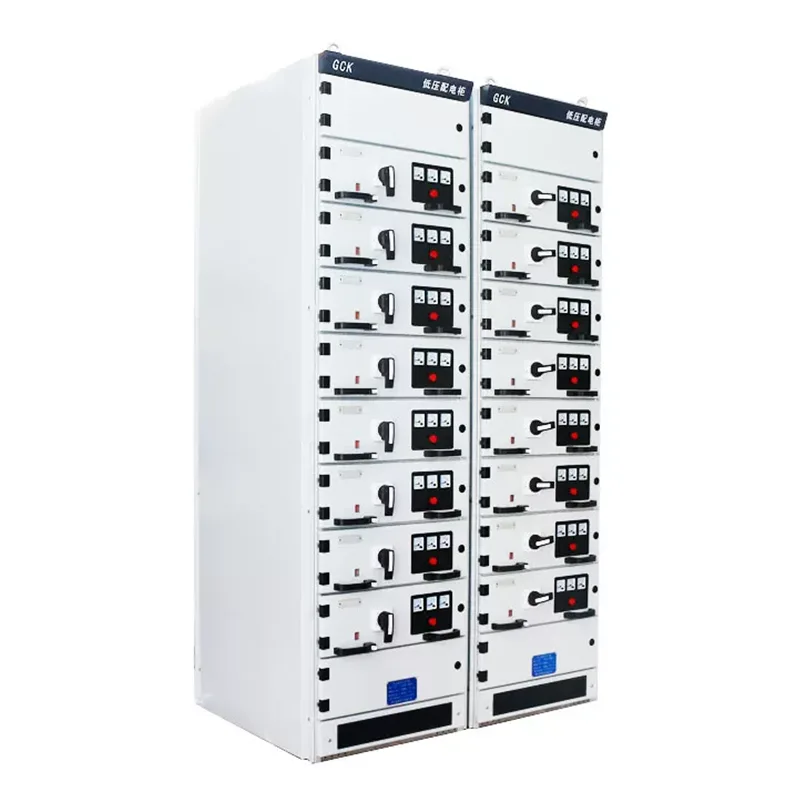

MNS-Niederspannungs-Ausfahrschaltanlage

Suchen Sie einen zuverlässigen Lieferanten für MNS-Niederspannungs-Einschubschaltanlagen? Shangming aus China ist eine vertrauenswürdige Wahl. Diese Schaltanlage verfügt über isolierte Zonen, die die Effizienz der Systemwartung und die Betriebskontinuität verbessern. Es wurde in über 50 Länder und Regionen weltweit exportiert.

Was ist die ausfahrbare Niederspannungsschaltanlage MNS?

Die MNS-Niederspannungs-Ausfahrschaltanlage wurde ursprünglich von ABB in der Schweiz entwickelt und für die weltweite Fertigung lizenziert und ist ein fortschrittliches Stromverteilungssystem. Das Werk in Shangming verfügt über ausgereifte Verarbeitungstechnologie für dieses Produkt und unterstützt die individuelle Anpassung.

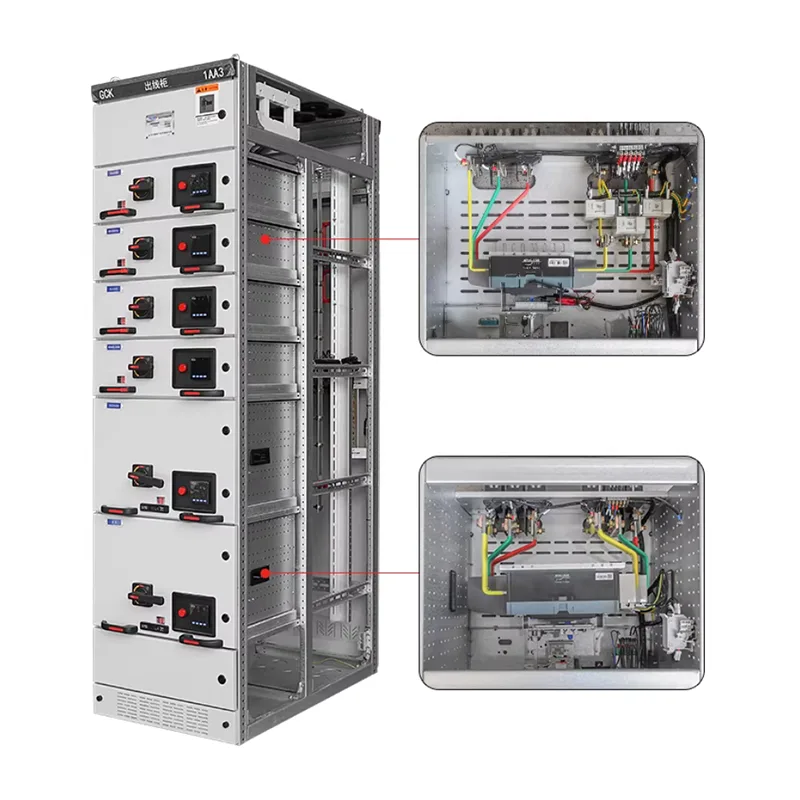

Im Gegensatz zu festen GGD-Schaltanlagen ist jeder Stromkreis des MNS in einem unabhängig ausziehbaren Schubladenmodul installiert. Wenn ein Stromkreis ausfällt, kann der Bediener die Schublade direkt zur Reparatur oder zum Austausch herausziehen, während andere Stromkreise im Schrank normal weiterarbeiten und so eine unterbrechungsfreie Stromversorgung während der Wartung gewährleistet ist. Schubladen mit den gleichen Spezifikationen sind austauschbar, was die Fehlerbehebungszeit verkürzt.

Strukturelle Merkmale

Der Rahmen der ausfahrbaren Niederspannungsschaltanlage MNS besteht aus C-förmigen Profilen mit 25-mm-Modullöchern, was zu einer leichten Struktur mit hoher mechanischer Festigkeit und Stoßfestigkeit führt.

Der Innenraum des Schranks ist streng in drei unabhängige Zonen unterteilt, um eine Fehlerausbreitung zu verhindern:

Funktionsfach: Enthält Schubladenmodule.

Sammelschienenfach: Befindet sich an der Rückseite oder Oberseite des Schranks und beherbergt Haupt- und Verteilungssammelschienen.

Kabelfach: Befindet sich an der Seite des Schranks für externe Kabelanschlüsse.

MNS verwendet außerdem Multifunktionspaneele aus hochfestem, flammhemmendem Kunststoff, die horizontale und vertikale Sammelschienen effektiv isolieren und Lichtbögen zwischen den Abteilungen verhindern.

Technische Parameter

Sicherheitsdesign

Bei der Verwendung von Schaltanlagen ist eine umfassende Berücksichtigung der persönlichen Sicherheit und des Geräteschutzes erforderlich. Die Produkte von Shangming durchlaufen sieben Qualitätskontrollprozesse, bevor sie das Werk verlassen, um sicherzustellen, dass alle wichtigen Sicherheitskonstruktionen vorhanden sind, internationalen und nationalen Standards wie IEC 61439-1 / GB 7251.1 entsprechen und vollständige Zertifizierungsdokumente und Testberichte bereitgestellt werden.

Vollständige Isolierung: Die ausfahrbare Niederspannungsschaltanlage MNS verwendet Metallplatten, um den Funktionseinheitsraum, den Sammelschienenraum und den Kabelraum vollständig zu isolieren. Die Fehlerenergie bleibt in diesem Fach begrenzt, beeinträchtigt benachbarte Stromkreise nicht und verhindert die Ausbreitung von Fehlerlichtbögen.

Fünffache Verriegelung: Verhindert Stromschläge oder Geräteschäden durch menschliches Versagen.

Die Schublade kann nur bei geöffnetem Leistungsschalter aus der Betriebsstellung herausgezogen werden; Die mechanische Verriegelungsstange verriegelt den Schubmechanismus. → Verhindert das Öffnen und Schließen des Hauptstromkreises unter Last.

Die Tür des Funktionseinheitsfachs und die Schubladenposition sind verriegelt; die Tür lässt sich nicht öffnen, wenn die Schublade nicht vollständig herausgezogen ist; Zum Öffnen des Sammelschienen-/Kabelraums sind Spezialwerkzeuge erforderlich. →Verhindert versehentliches Eindringen in unter Spannung stehende Fächer

Erdungsschalter und Hauptschalter sind mechanisch verriegelt; Der Erdungsschalter kann nicht geschlossen werden, wenn der Hauptstromkreis unter Spannung steht. →Verhindert den Anschluss von Erdungskabeln unter Spannung

Bei geschlossenem Erdungsschalter kann der Hauptschalter nicht in die Anschlussstellung gebracht werden. →Verhindert die Stromversorgung bei angeschlossenem Erdungskabel.

Eine optionale Schlüsselverriegelung oder elektronische Logikverriegelung sorgt für den korrekten Bedienablauf. →Verhindert versehentliches Öffnen und Schließen von Leistungsschaltern.

Fehlerdruckentlastung: Der MNS-Schrank ist mit einem speziellen Druckentlastungskanal ausgestattet. Im Falle eines internen unbeabsichtigten Kurzschlusses wird Gas mit hoher Temperatur und hohem Druck nach oben entladen, um die Bediener vor dem Gerät zu schützen und die Anforderungen der IEC 61641-Lichtbogenprüfung zu erfüllen.

Für welche Branchen empfehlen wir MNS-Niederspannungs-Einschubschaltanlagen?

1. Petrochemische Industrie

Die petrochemische Industrie erfordert eine kontinuierliche Produktion und kann längere Stromausfälle nicht tolerieren. Zu den Betriebsbedingungen gehören zahlreiche Motorkreise, große Lastkapazitäten und häufige Starts. Feste Schaltanlagen sind zu riskant und verursachen enorme Wartungskosten.

Die Schubladeneinheiten der MNS-Schaltanlagen ermöglichen eine Live-Wartung in einer sicheren Umgebung, sorgen für eine klare Stromkreistrennung, reduzieren die Auswirkungen von Unfällen und erleichtern Erweiterungen und Upgrades.

2. Großserienfertigung

Große Fertigungsindustrien wie Stahl-, Zement- und Automobilfabriken arbeiten kontinuierlich mit dichter Motorlast und großen elektrischen Systemen.

MNS unterstützt MCC-Systeme, standardisiert Schaltkreise und ermöglicht eine schnelle Wartung und einen schnellen Austausch. Mit der Erweiterung der Produktionslinien können nach und nach Funktionseinheiten hinzugefügt werden. Wenn Sie planen, Ihre Produktion in Zukunft zu erweitern und eine langfristige Nutzung benötigen, sind MNS-Schaltanlagen besser geeignet.

3. Rechenzentren und große Gewerbekomplexe

Diese Anwendungen stellen extrem hohe Anforderungen an die Stromkontinuität mit dichter und komplexer Lastverteilung, was eine intelligente Überwachung und Zonenverwaltung erforderlich macht. Stromausfälle können zu erheblichen wirtschaftlichen Verlusten führen.

MNS bietet eine klare Zonierung, eine sicherere Stromversorgungsstruktur und die Möglichkeit, intelligente Überwachungsmodule zu integrieren, um sicherzustellen, dass die Wartung das Gesamtsystem nicht beeinträchtigt.

4. Kommunale Infrastruktur

Einschließlich U-Bahnen, Flughäfen, Krankenhäuser, Kläranlagen usw.

Die Stabilität der Stromversorgung ist die Lebensader der Infrastruktur und erfordert eine zonenweise Kontrolle und eine schnelle Wiederherstellung nach der Wartung. MNS ermöglicht den Austausch funktionsfähiger Einheiten auch bei geringfügigen Stromausfällen.

5. Energie- und Energiewirtschaft

Kraftwerkshilfssysteme, Wind- und Solarstromverteilungssysteme sowie Niederspannungsseiten von Umspannwerken. Diese Szenarien stellen hohe Anforderungen an das Sicherheitsniveau und die Systemzuverlässigkeit. Die unterteilte Struktur und die Schubladeneinheiten von MNS entsprechen besser den Designstandards.
