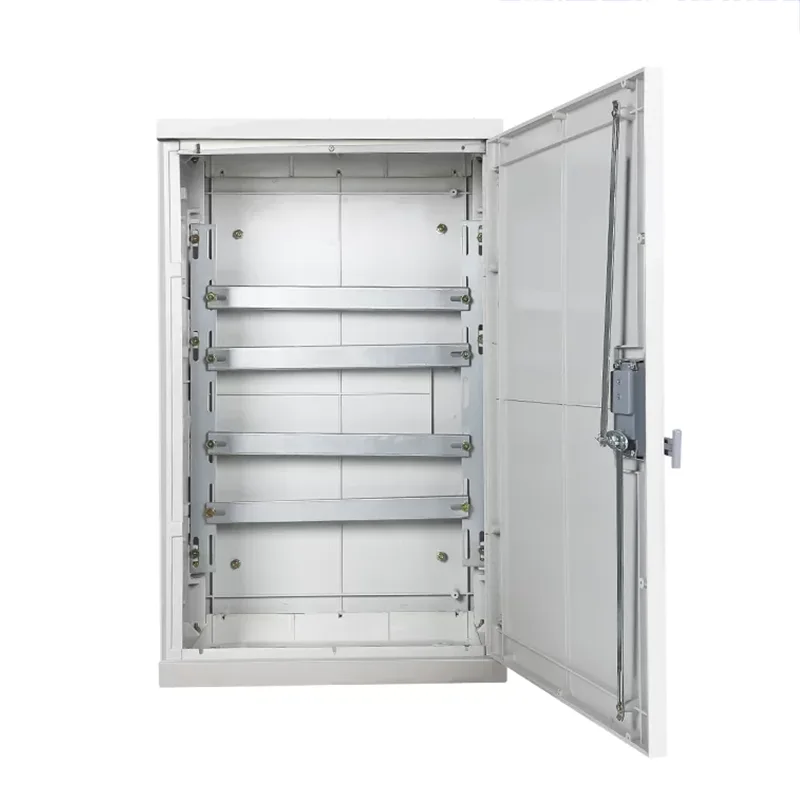

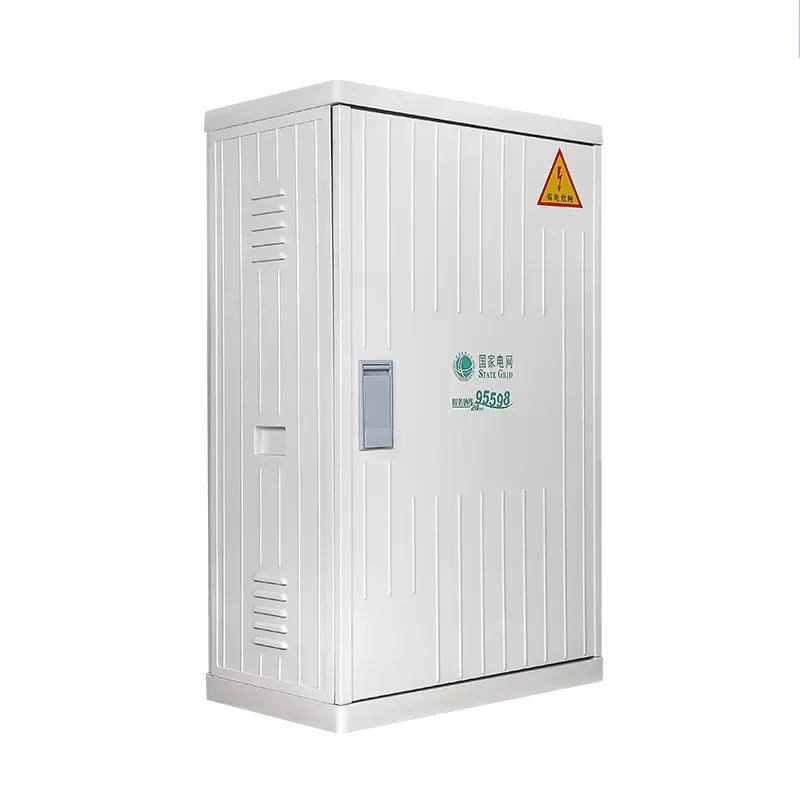

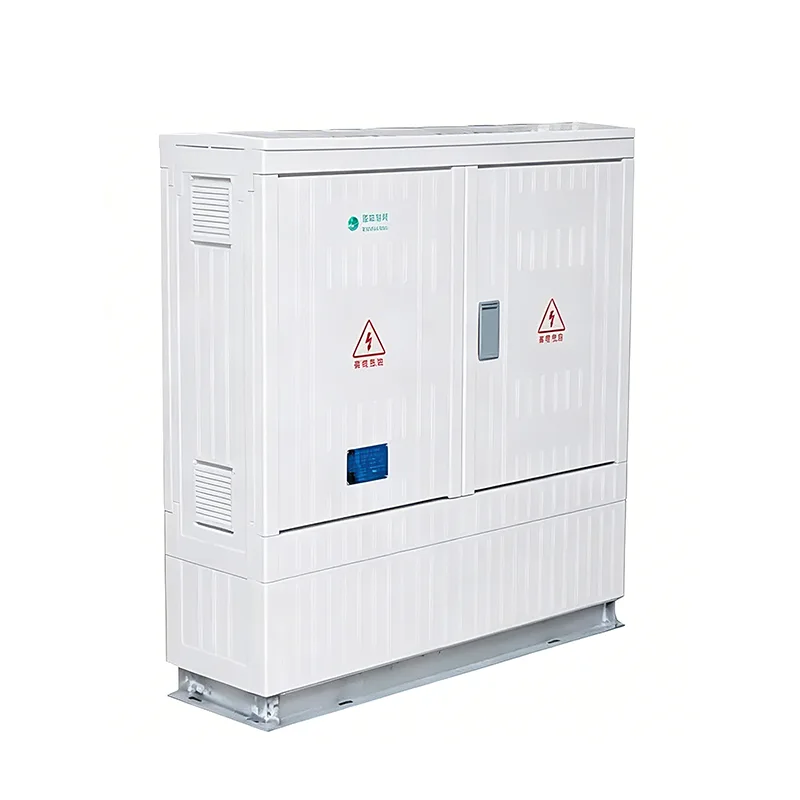

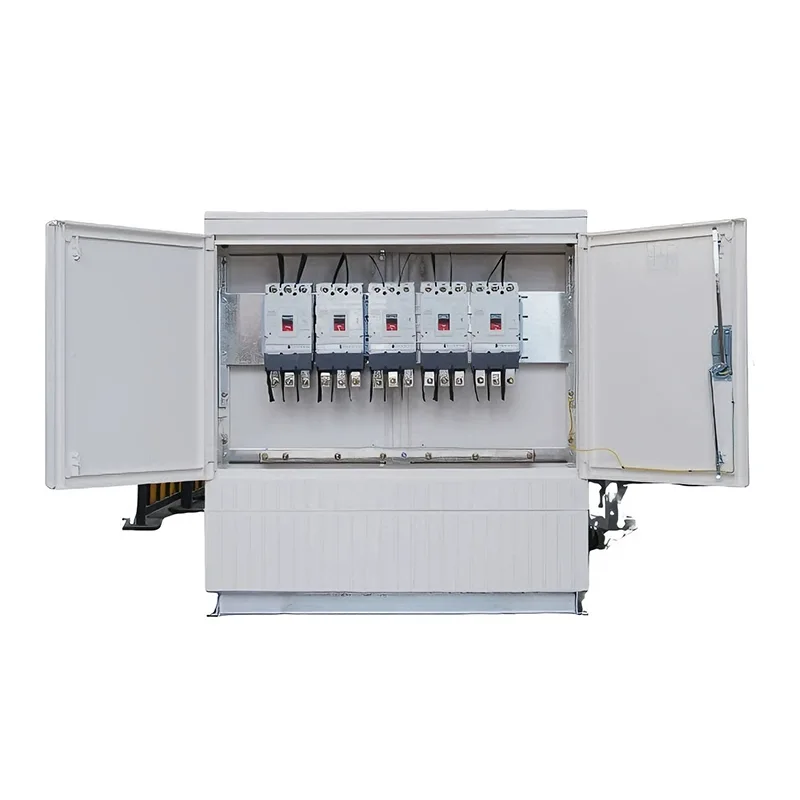

Niederspannungskabel-Abzweigkasten

Sie möchten hochwertige und stabile Niederspannungs-Kabelabzweigkästen kaufen? Kontaktieren Sie Shangming sofort! Wir sind ein Lieferant aus China und bieten direkte Fabriklieferung, technische Beratung und Qualitätssicherung.

Was ist ein Niederspannungskabelverteilerkasten?

Ein Niederspannungs-Kabelverteilerkasten ist ein elektrisches Gerät, das in Niederspannungs-Stromverteilungssystemen zum Abzweigen, Verbinden und Verteilen von Kabeln verwendet wird. Der Strom wird nicht gesteuert, begrenzt oder überwacht.

Ohne die Hauptstromversorgung zu unterbrechen, teilt es eine einzelne Niederspannungsstromquelle sicher und systematisch in mehrere Ausgänge für nachgeschaltete Lasten auf. Es kann herkömmliche Kabelschächte oder willkürliche Feldverkabelungen ersetzen und so die Sicherheit, Standardisierung und Wartbarkeit des Niederspannungs-Stromverteilungssystems verbessern.

Arbeitsprozess: Hauptstrom gelangt in den Verteilerkasten → Der Strom wird gleichmäßig über die internen Sammelschienen verteilt → Jeder Zweig bezieht Strom entsprechend dem Lastbedarf.

Warum benötigen Niederspannungskabelabzweigkästen keine Schutzkomponenten?

Dies hängt eng mit der Funktion des Niederspannungskabelabzweigkastens selbst zusammen. Im gesamten System erfolgt der Schutz stromaufwärts und die Verbindung stromabwärts. Alle Schutzfunktionen werden vom vorgeschalteten Leistungsschalter übernommen.

Was passiert bei einem Kurzschluss? → Der Kurzschlussstrom wird durch den vorgeschalteten Leistungsschalter innerhalb von 0,1 Sekunden unterbrochen. Der Abzweigkasten hält nur einem momentanen thermischen Stabilitätsstrom stand (z. B. 15 kA/1 s).

Was passiert bei einer Überlastung? → Überlast wird vom vorgeschalteten Schutzgerät erkannt und ausgelöst. Die Nebenstelle ist lediglich für die Leitung zuständig und beteiligt sich nicht an der Urteilsverkündung.

Was passiert mit Leckstrom? → Leckageschutz ist im Klemmenverteilerkasten implementiert; Die Abzweigdose hat diese Funktion nicht.

Technische Vorteile

Kabelabzweigkästen haben gegenüber herkömmlichen Kabelschächten erhebliche technische Vorteile und können als Ersatz verwendet werden.

Hauptanwendungsszenarien

Städtische Wohnanlagen: Das Hauptkabel vom Haupttransformator führt in den Niederspannungskabel-Abzweigkasten und verteilt dann den Strom an jedes Einheitsgebäude.

Kommunale Straßenbeleuchtungssysteme: In Straßenbeleuchtungssystemen wird in der Regel in Abständen entlang der Straße ein Abzweigkasten platziert, um die Straßenlaternen mit Strom zu versorgen.

Industrie- und Bergbauunternehmen: Kabelabzweigkästen können als sekundäre Verteilungspunkte außerhalb der Fabrikgebäude dienen und den Strom an verschiedene Werkstätten verteilen.

Modernisierung des Stromnetzes im alten Stadtgebiet: Abzweigkästen lösen das Problem des begrenzten Platzes, der die Installation großer Verteilerschränke verhindert.

Vorsichtsmaßnahmen für Installation und Wartung

1. Wasserdichtigkeit und Feuchtigkeitsschutz: Der Boden des Niederspannungskabelabzweigkastens muss mit Kabelstopfenmaterial abgedichtet werden, um zu verhindern, dass Feuchtigkeit aus dem Erdkabelgraben aufsteigt und kondensiert, was zu einem Kurzschluss führen könnte.

2. Zuverlässige Erdung: Obwohl die Box isoliert ist, muss die metallische Abschirmschicht der Kabel über eine spezielle Erdungsschiene zuverlässig mit der Erde verbunden sein.

3. Infrarot-Inspektion: Aufgrund der dichten Knoten im Verteilerkasten empfehlen wir Ihnen, regelmäßig mit einem Infrarot-Thermometer zu prüfen, ob die Verbindungen überhitzen. Dies ist für den Brandschutz von entscheidender Bedeutung und unvermeidbar.

Detaillierte Installationsanweisungen erhalten Sie mit Ihrer Bestellung. Die Dokumentation ist vollständig und umfasst ein Installationshandbuch, einen Schaltplan, eine Komponentenliste, eine Wartungsanleitung und Schrankzeichnungen (DWG/PDF-Format). Bei Fragen wenden Sie sich bitte zeitnah an uns.
