JXF Integrierter Niederspannungsverteilerkasten

Die integrierten Niederspannungsverteilerkästen von JXF bestehen aus kaltgewalztem Stahlblech, sind gebogen und geschweißt und verfügen über eine elektrostatische Sprühbehandlung mit Epoxidharz auf der Oberfläche, was sie ästhetisch ansprechend und langlebig macht. Dies ist einer der Produkttypen, die Shangming als Hersteller und Lieferant von Verteilerkästen sowohl neuen als auch bestehenden Kunden anbieten kann. Wir verfügen über umfassende F&E- und Anpassungsfähigkeiten; Bitte senden Sie uns gerne Ihre Anforderungen.

Anfrage absenden

Produktbeschreibung

Der integrierte Niederspannungsverteiler JXF ist ein hochwertiges Produkt, das von Shangming Factory entwickelt und hergestellt wird. Es verfügt über die Schutzart IP55, einen internen Montagesockel zur Installation verschiedener elektrischer Geräte und eine Tür, die sich um mehr als 110 Grad öffnen und flexibel drehen lässt.

Strukturelle Merkmale

Material: Die integrierten Niederspannungsverteilerkästen von JXF bestehen aus kaltgewalztem Stahlblech mit elektrostatischer Pulverbeschichtung und bieten eine starke Korrosionsbeständigkeit und Witterungsbeständigkeit.

Schutzart: IP40; IP54 kann an Ihre Projektanforderungen angepasst werden. Für einen hohen Schutz sind die Boxkanten mit Dichtungsstreifen ausgestattet, die eine hervorragende Staub- und Wasserbeständigkeit bieten.

Installationsmethode: Wir unterstützen flexible Installationsoptionen, die auf Ihren Anforderungen basieren. Wand-, Einbau- oder Bodeninstallationen werden unterstützt.

Interner Aufbau: Der Verteilerkasten verfügt über eine bewegliche Montageplatte, die eine freie Anordnung der Komponenten entsprechend dem Schaltplan ermöglicht.

Welche Anwendungen gibt es für integrierte JXF-Niederspannungsverteilerkästen?

JXF-Niederspannungs-Integrationsverteilerkästen werden für die Stromverteilung von Niederspannungsklemmen und Abzweigstromkreisen verwendet und decken Beleuchtungs-, Strom-, Gerätesteuerungs- und Außenstromanforderungen ab.

1. Terminal-Stromverteilung

Die häufigste Grundanwendung von JXF besteht darin, Strom aus dem Hauptverteilerschrank zu beziehen und ihn an bestimmte Bereiche oder Geräte zu verteilen.

Verwandte Szenarien:

Etagenverteilung: In Bürogebäuden oder Wohngebäuden dient es als Stromübergabestation für jede Etage.

Werkstattstrom: Verantwortlich für die Stromversorgung einer bestimmten Maschine an einem Industriestandort.

Temporäre Stromversorgung: Auf Baustellen oder in Ausstellungsräumen dient es als zuverlässiger temporärer Stromzugangspunkt.

2. Motorsteuerung und Starten

Aufgrund des tiefen Innenraums und der flexiblen Anordnung der JXF-Boxen eignen sie sich ideal für die Unterbringung von Schützen und Thermorelais.

Verwandte Szenarien:

Wasserpumpensteuerung: Wird häufig zur automatischen/manuellen Umschaltsteuerung von Feuerlöschpumpen und Abwasserpumpen verwendet.

Lüfterstart: Steuerung von Lüftungsanlagen in Industrieanlagen oder Tiefgaragen.

Kombination aus Softstarter und Frequenzumrichter: Der eingebaute kleine Softstarter oder Frequenzumrichter ermöglicht einen sanften Start-Stopp des Motors und eine Drehzahlregelung.

3. Beleuchtungs- und Landschaftssteuerung

Straßenlaternensteuerung im Freien: Funktioniert mit Zeitschaltern oder lichtempfindlichen Sensoren, um das Einschalten von Straßenlaternen auf Stadtstraßen oder in Industrieparks automatisch zu steuern.

Landschaftsbeleuchtung: Verwaltet und schützt die Stromversorgung für Gebäudeaußenbeleuchtungs- und Springbrunnensysteme.

Notbeleuchtung: In Notsituationen wie Bränden werden die Notbeleuchtungen durch das Brandschutzsystem zwangsweise aktiviert.

4. Verknüpfung von Brandschutz und Katastrophenvorsorge

Rauchabzugsventilator-Box: Empfängt Feueralarmsignale und aktiviert den Rauchabzugsventilator zwangsweise.

Hydrantenüberwachung: Überwacht den Wasserdruck oder den Status des Brandschutzsystems und liefert Echtzeit-Feedback.

5. Integrierte Steuerung und Niederspannungssystemintegration

SPS/Steuerbox: Enthält intern eine speicherprogrammierbare Steuerung zur Logiksteuerung industrieller automatisierter Produktionslinien.

Kommunikationskonvergenz: Obwohl es sich bei der JXF um eine Hochspannungsbox handelt, wird sie häufig auch zur Installation von Sendern und Datenerfassungsmodulen für verschiedene Sensoren verwendet, um eine integrierte digitale Steuerung zu erreichen.

Produktspezifikationen

Name	Spezifikationen	Breite	Höhe	Tiefe
JXF-Basisbox	2530/15	250	300	150
	3040/15	300	400	150
	4050/15	400	500	150
	3040/20	300	400	200
	4050/20	400	500	200
	4060/20	400	600	200
	5060/20	500	600	200
	5070/20	500	700	200
	6080/20	600	800	200
	60100/20	600	1000	200
	80100/20	800	1000	200
	4050/25	400	500	250
	5060/25	500	600	250
	5070/25	500	700	250
	6080/25	600	800	250
	60100/25	600	1000	250
	80100/25	800	1000	250
	4050/30	400	500	300
	5060/30	500	600	300
	6080/30	600	800	300
	80100/30	800	1000	300

Häufige Fehler und Lösungen

Fehlerphänomen

Mögliche Gründe

Lösung

Der Hauptschalter hat ausgelöst und kann nicht zurückgesetzt werden

- Kurzschluss oder Überlastung in der Abgangsleitung

- Fehlerstromschutz ausgelöst

- Mechanischer Fehler des Schalters

①Trennen Sie jede ausgehende Leitung einzeln, um den fehlerhaften Stromkreis zu beheben.

②Drücken Sie die „Reset“-Taste und versuchen Sie, den Stromkreis zu schließen;

③Wenn der Stromkreis immer noch nicht geschlossen werden kann, ersetzen Sie den Hauptschalter.

Eine ausgehende Leitung hat keinen Strom

- Auf dieser Strecke hat der Leitungsschutzschalter ausgelöst.

- Lose oder verbrannte Kabel.

- Kurzschluss auf der Benutzerseite.

①Überprüfen Sie, ob der entsprechende MCB ausgelöst hat; Durch Zurücksetzen wird das Problem behoben.

②Überprüfen Sie nach dem Ausschalten der Stromversorgung, ob die Kabelklemmen oxidiert oder locker sind.

③Kontaktieren Sie den Benutzer, um die interne Verkabelung zu beheben.

Häufiges Auslösen des Ableitstromschutzes

- Alterung der Leitungsisolierung

- Übermäßiger Leckstrom von mehreren Geräten

- Fehler im Fehlerstromschutzschalter (RCD) selbst

①Messen Sie den Isolationswiderstand jedes Stromkreises mit einem Megaohmmeter (er sollte >0,5 MΩ betragen);

②Schalten Sie das Gerät schubweise ein, um Geräte mit hohem Leckstrom zu identifizieren.

③Ersetzen Sie den Fehlerstromschutzschalter (RCD) (Typ A oder Typ B wird empfohlen).

Blindleistungskompensation funktioniert nicht

- Controller nicht eingeschaltet

- Kondensator beschädigt

- Abnormale Spannung

①Überprüfen Sie die Stromversorgung des Controllers und den Abtaststromtransformator (CT);

②Messen Sie den Kapazitätswert mit einem Multimeter (wenn die Abweichung >10 % beträgt, muss es ersetzt werden);

③Warten Sie, bis die Spannung wieder normal ist, bevor Sie automatisch umschalten.

Abnormale Messwerte des Stromzählers

- CT-Polarität vertauscht

- Fehler bei der Verkabelung des Messgeräts

- Fehlfunktion des Messgeräts

①Überprüfen Sie die CT-Klemme mit demselben Namen (P1 zeigt zur Sammelschiene);

②Nach Messvorgaben neu verkabeln;

③Wenden Sie sich an das Energieversorgungsunternehmen, um das Messgerät zu überprüfen oder auszutauschen.

Kondenswasser/Rost im Inneren des Gehäuses

- Alterung des Dichtungsbandes

- Fehlen eines Entlüftungsventils oder einer Heizung

- Langfristige Umgebung mit hoher Luftfeuchtigkeit

①Ersetzen Sie den Türdichtungsstreifen;

②Installieren Sie einen intelligenten Luftentfeuchter oder eine Heizplatte.

③Entfernen Sie angesammeltes Wasser und tragen Sie Rostschutzfarbe auf.

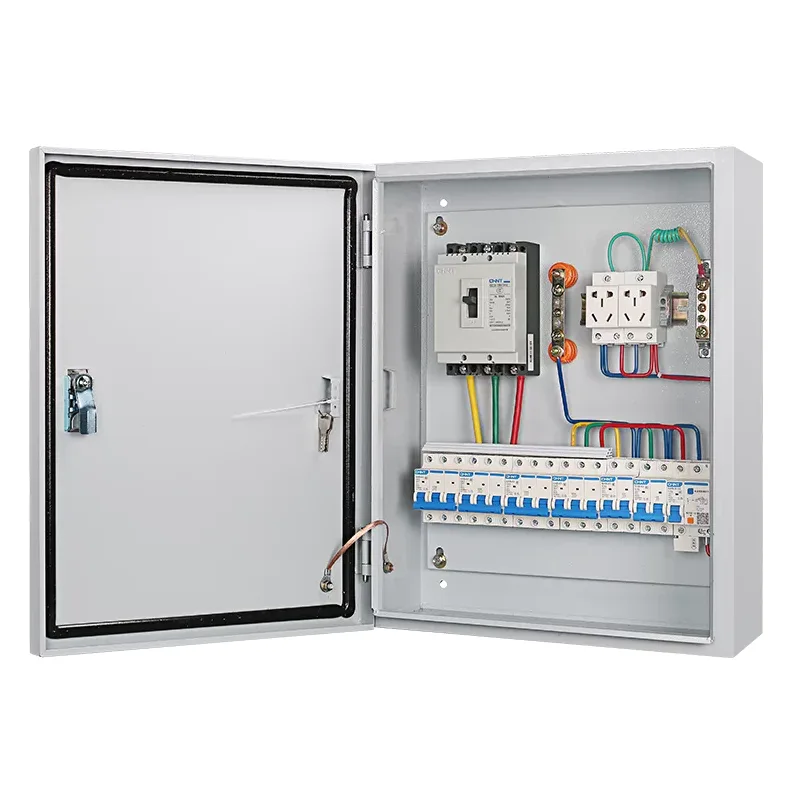

JXF Low-voltage Integrated Distribution Box
