Niederspannungs-Stromverteilerschrank XL-21

Der Niederspannungs-Stromverteilerschrank XL-21 wird von Shangming, einem chinesischen Hersteller, bereitgestellt. Wir verfügen über umfassende Produktionskapazitäten mit einer monatlichen Produktionskapazität von über 3.000 Einheiten. Wir unterstützen kundenspezifische Zeichnungen, Komponentenbeschaffung und Werkstests. Sie können uns jederzeit kontaktieren, um mit der Entwicklung einer Lösung zu beginnen.

Produktstruktur

Der Niederspannungs-Stromverteilerschrank XL-21 verfügt über ein vollständig geschlossenes, festes und vertikal unterteiltes Strukturdesign, bei dem Einfachheit, Zuverlässigkeit und einfache Wartung im Vordergrund stehen.

1. Gehäuseaußenseite

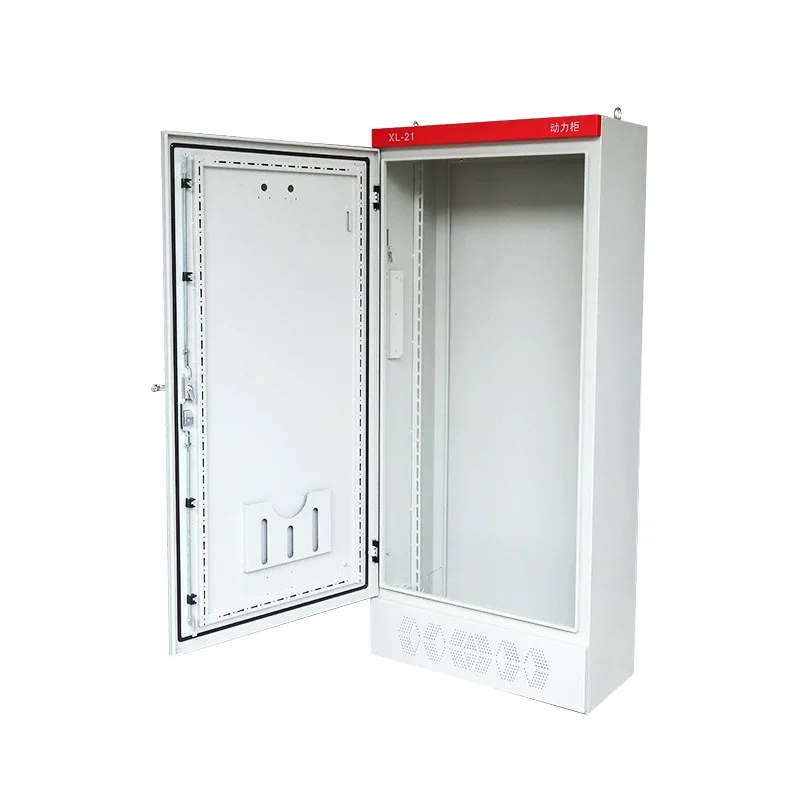

Der XL-21-Schrank besteht aus kaltgewalztem, gebogenem und geschweißtem Stahlblech und bietet ausreichende Steifigkeit für die Aufnahme schwerer Leistungsschalter und Sammelschienen. Bei der Schutztür handelt es sich um eine einöffnende Ausführung mit einem Öffnungswinkel größer 110°. An den Türkanten sind Polyurethan-Dichtungsstreifen angebracht, um die Staubdichtigkeit zu verbessern.

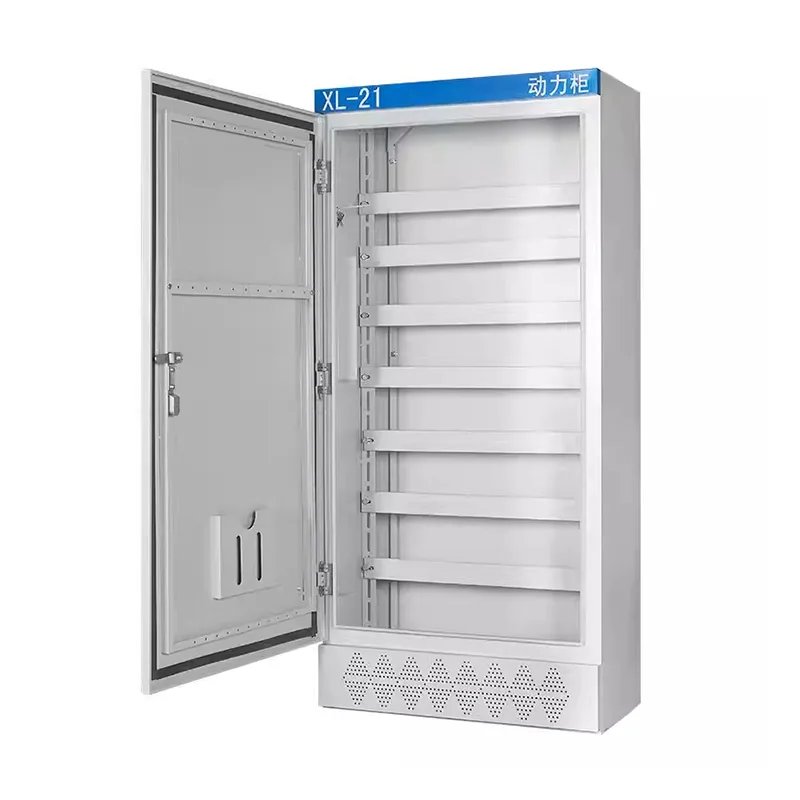

Die Innenseiten sind mit vertikalen Profilen mit Perforationen versehen, die eine Anpassung der Träger und Montageplatten an die Bauteilabmessungen ermöglichen.

2. Internes Layout

Obwohl der XL-21 ein einzelner, integrierter Raum ist, ist er in mehrere Funktionsbereiche unterteilt:

Oberer Sammelschienenbereich: Die Haupteingangssammelschiene befindet sich oben im Schrank, ist mit Isolatoren gesichert und unterstützt die horizontale oder vertikale Verlängerung der Kupfersammelschienen.

Zentraler Komponentenbereich: Dies ist der Kernbereich, in dem Trennschalter, Leistungsschalter, Schütze, Thermorelais usw. installiert werden.

Unterer Verdrahtungsbereich: An der Unterseite ist ausreichend Platz für die Kabeleinführung vorhanden, und es sind spezielle Neutralleiter- und Erdungssammelschienen enthalten.

3. Design der Unterseite und des Kabelein-/-ausgangs

Auf der Unterseite des Verteilerschranks befindet sich eine große, abnehmbare Platte, die je nach Anzahl der Kabel mit Öffnungen versehen werden kann und mit Kabelummantelungen verwendet werden kann.

Um die Höhe des Schranks vom Boden zu erhöhen, kann ein 50–100 mm hoher Kanalstahlsockel angebracht werden, der Feuchtigkeitsschutz bietet und die Handhabung mit Gabelstaplern erleichtert.

Produktvorteile

1. Breite Anwendung

Der Niederspannungs-Stromverteilerschrank XL-21 verfügt über eine klassische Niederspannungs-Stromverteilerschrankstruktur. Aufgrund seiner ausgereiften Technologie und hohen Standardisierung ist es in Fabriken, Bauprojekten und kommunalen Projekten weit verbreitet und seine Zuverlässigkeit hat sich über einen langen Zeitraum bewährt.

2. Geeignet für die Stromlastverteilung

Als professioneller Hersteller entwickelt Shangming Stromversorgungssysteme für Motoren, Pumpen, Lüfter und andere Energiegeräte. Die Produkte verfügen über eine hervorragende Strombelastbarkeit, können kontinuierlich betrieben werden und erfüllen die Anforderungen von Hochlastanwendungen.

3. Robust und langlebig

Es stehen verschiedene Materialien zur Verfügung, darunter Kohlenstoffstahl, verzinkter Stahl und Edelstahl. Unabhängig vom verwendeten Material gewährleistet die konstruktive Gestaltung des Schranks eine ausreichende Festigkeit und Schlagfestigkeit, sodass er für den langfristigen Einsatz in industriellen Umgebungen geeignet ist.

4. Bequeme Wartung

Die internen elektrischen Komponenten des Schaltschranks sind systematisch mit klaren Schaltkreisen angeordnet. Es verfügt über eine einzelne rechte Tür, wobei sich der Bediengriff für den Messerschalter an der oberen rechten Säule an der Vorderseite des Schranks befindet. Messgeräte und Signalstromversorgungen sind an der Tür montiert und ermöglichen eine vollständige Sichtbarkeit bei geöffneter Tür für eine einfache Inspektion und Wartung.

5. Starke Kompatibilität

Unser Niederspannungsverteilerschrank XL-21 kann flexibel mit gängigen elektrischen Komponenten wie Leistungsschaltern, Schützen und Thermorelais konfiguriert werden und passt sich so an verschiedene Steuerungs- und Schutzsysteme an, um den Anforderungen verschiedener Projekte gerecht zu werden.

6. Kostenvorteil

Im Vergleich zu komplexen Strukturen wie Schubladenschränken verfügt der XL-21-Verteilerschrank über einen einfachen Aufbau und kontrollierbare Herstellungskosten, was ihn ideal für Projekte mit hohen Anforderungen an Wirtschaftlichkeit und Stabilität macht.

Was sind die Anforderungen an die Installationsumgebung für den XL-21-Verteilerschrank?

Dieser Niederspannungs-Stromverteilerschrank XL-21 wird hauptsächlich in Dreiphasen-Dreileiter- und Dreiphasen-Vierleiter-Stromversorgungssystemen mit einer Wechselstromfrequenz von 50 Hz und einer Spannung unter 500 V zur Strom- und Lichtverteilung verwendet. Bevor Sie mit Ihrem Projekt oder der eigentlichen Installation beginnen, können Sie die Installationsumgebung bestimmen. Als Hersteller bieten wir folgende Vorschläge an:

1. Umgebungstemperatur

Normale Betriebstemperatur: -5℃ bis +40℃;

Durchschnittstemperatur über 24 Stunden: nicht mehr als +35℃;

Lager- und Transporttemperatur: -25℃ bis +55℃ (kurzfristig);

Hinweis: Bei Installation in einer Umgebung mit hohen Temperaturen ist eine verbesserte Belüftung oder ein Leistungsreduzierungsdesign erforderlich.

2. Höhe

Die Installationshöhe muss kleiner oder gleich 2000 Meter sein.

Oberhalb von 2000 Metern ist eine normgerechte Leistungsreduzierung erforderlich.

3. Relative Luftfeuchtigkeit

Bei einer Installationsumgebungstemperatur von +40 °C muss die relative Luftfeuchtigkeit ≤ 50 % betragen.

Bei niedrigeren Temperaturen ist eine höhere Luftfeuchtigkeit zulässig.

4. Installationsort

Der XL-21-Stromschrank ist nur für die Innenaufstellung vorgesehen.

Die Installation ist verboten in: unbeschatteten Außenbereichen, gefährlichen Orten mit explosiven Gasen oder Staub, stark korrosiven Umgebungen oder Bereichen mit starkem Staub oder leitfähigem Staub.

5. Mechanische und Vibrationsbedingungen

Die Installationsumgebung muss frei von starken Vibrationen oder Stößen sein. Vibrationsfrequenz ≤ 10 Hz, Beschleunigung ≤ 0,5g. Das Installationsfundament sollte stabil sein und vermeiden, dass große Motoren oder Stanzgeräte auf derselben Plattform stehen.

Nach der Installation muss der Schrank grundsätzlich vertikal gehalten werden, mit einer vertikalen Neigung von ≤ 5°, andernfalls wird die Lebensdauer des Antriebsmechanismus beeinträchtigt.

6. Belüftungs- und Wärmeableitungsraum

An der Vorder- und Rückseite des Schrankes sollte ein Wartungszugang vorhanden sein. Die vordere Bedienfläche sollte ≥ 0,8 m betragen, empfohlen wird 1,0 m. Bei Wartungsarbeiten am Heck sind ≥ 0,8 m erforderlich. Die Oberkante des Schrankes sollte mindestens 0,5 m von der Decke entfernt sein. Wenn mehrere Schränke nebeneinander angeordnet sind, ist kein Abstand zwischen ihnen erforderlich; sie können direkt zusammengebaut werden. Allerdings muss an beiden Enden der gesamten Reihe Belüftungsraum gelassen werden.

7. Brandschutz- und Sicherheitsanforderungen

Der Installationsbereich sollte eine nicht brennbare Struktur sein. Brennbare und explosive Materialien dürfen nicht im Umkreis von 1 Meter vom Installationsort gelagert werden.

Der Boden sollte flach und trocken sein. Es wird empfohlen, ein Betonfundament 100–200 mm über dem Boden zu errichten, um das Eindringen von Wasser zu verhindern.

8. Elektromagnetische Umgebung

Der Installationsort sollte weit entfernt von leistungsstarken Frequenzumrichtern und Hochfrequenzgeräten liegen, um Störungen sekundärer Steuerkreise zu vermeiden. Bei starken elektromagnetischen Störungen empfiehlt es sich, für die Steuerleitungen geschirmte Kabel zu verwenden und diese in einer separaten Kabelrinne zu verlegen.
