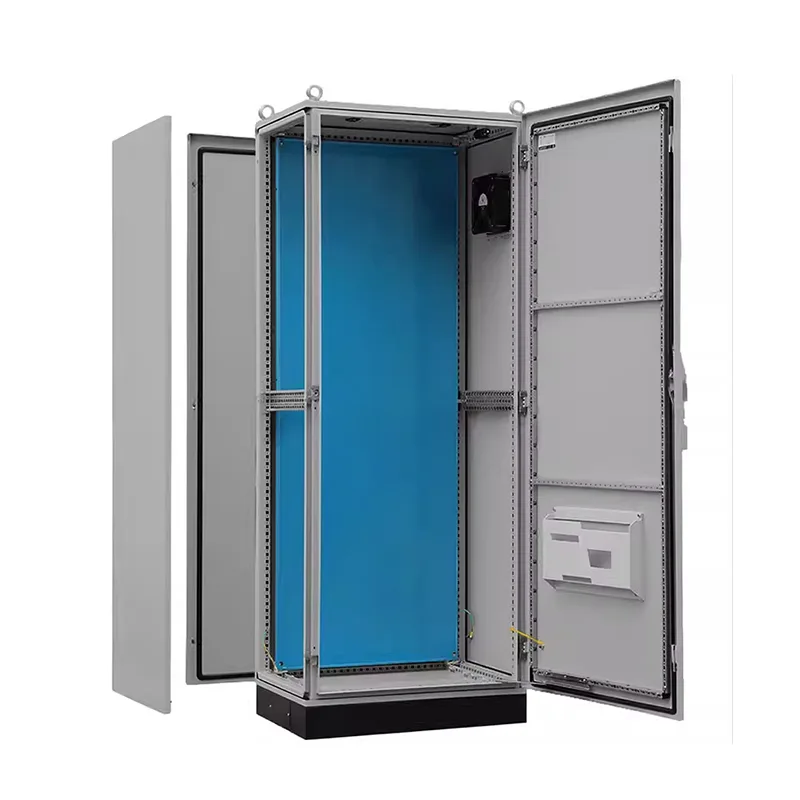

PS-Stromverteilerschrank mit neunfachem Profil

Der PS-Stromverteilerschrank mit neunfachem Profil ist abnehmbar und einfach anzuschließen. Wenn Ihr Projekt ein komplexes und großes Mehrschranksystem erfordert, können Sie sich an Shangming wenden und uns zu Ihrem Direktvertriebslieferanten machen. Wir unterstützen nicht standardmäßige Anpassungen.

Technische Parameter

Bestellangaben

Produktvorteile

Der PS-Stromverteilerschrank mit neunfachem Profil zeichnet sich durch hohe Festigkeit und Zuverlässigkeit aus, und eine Erweiterung erfordert keine Schrankmodifikation. Es bietet eine Lebensdauer von über 15 Jahren. Darüber hinaus bieten die Produkte von Shangming weitere Vorteile, die sie zu einer geeigneten Wahl machen.

I. Strukturelle Vorteile

Die PS-Schranksäule wird neun präzise CNC-Biegungen unterzogen, wodurch ein mehrfach verstärkter geschlossener Abschnitt entsteht. Dies erhöht die Biege- und Torsionssteifigkeit um über 40 % im Vergleich zu einem fünffach gebogenen Design und ermöglicht die Unterstützung von Hochleistungs-Rahmenleistungsschaltern, Trockentransformatoren und Hochleistungs-Frequenzumrichtern.

Durch diese Eigenschaft eignen sich unsere Produkte für Umgebungen mit hohen Vibrationen, wie z. B. im Schiffbau, im Bergbau und im Schienenverkehr, und eliminieren das Risiko von Schweißermüdungsrissen.

Mit 3–4 Montageflächen (Vorderseite, Rückseite und Innenseiten), die alle mit 25-mm-Löchern nach internationalem Standard vorgebohrt sind, unterstützt es DIN-Schienen, SPS-Rückwandplatinen und Leistungsmodule in jeder Höhe und auf jeder Oberfläche und ermöglicht so ein flexibles Layout und eine dreidimensionale, modulare Verkabelung.

II. Funktionelle Vorteile

Zusammenfassend lässt sich sagen, dass der PS-Verteilerschrank Stromversorgungs-, Steuerungs- und Überwachungsfunktionen integriert und die Haupteingangsleitungen und Zweigstromverteilung, Motorsteuerkreise und intelligente Einheiten kombiniert, sodass kein separater Steuerkasten erforderlich ist.

Für zukünftige intelligente Erweiterungsmöglichkeiten haben wir ausreichend Schnittstellen und Installationspositionen reserviert, die die Fernüberwachung unterstützen und bei Bedarf zukünftige Erweiterungen und Parallelschaltungen ermöglichen.

Durch die Konstruktion der Trennwand aus Metall wird der Einfluss von Störquellen wie Frequenzumrichtern auf Steuersignale wirksam unterdrückt.

III. Effizienzvorteile

Als professioneller chinesischer Hersteller bietet Shangming schnelle Anpassung und flexible Reaktion. Wir unterstützen Bestellungen ab einer Einheit; Nicht standardmäßige Größen, Materialien und Schutzstufen können nach Bedarf konfiguriert werden. Während der Lösungsspezifikation und des Produktionsprozesses stellen wir Ihnen Muster zur Bestätigung zur Verfügung, um Nacharbeiten vor Ort zu vermeiden

Die standardisierte 25-mm-Schnittstelle ist mit gängigen Marken wie Schneider Electric und ABB kompatibel; Die Kabeleinführungs- und -ausgangslöcher sind mit Verschraubungen nach internationalem Standard kompatibel und gewährleisten so eine effiziente Installation und Parallelschaltung.

Bei der tatsächlichen Installation verwendet der PS-Schrank alle Schraubverbindungen, sodass kein Schweißen erforderlich ist. Die Montage vor Ort erfolgt schnell, mehrere Schränke können nahtlos zusammengefügt werden und der Sammelschienenanschluss ist bequem, wodurch die Bauzeit um 30 % verkürzt wird.

Wie kann ich einen Verteilerschrank an Ihre Bedürfnisse anpassen?

Shangming verfügt über eine eigene Fabrik und kann PS 90 % faltbare Verteilerschränke in verschiedenen Größen liefern. Wir unterstützen auch nicht standardmäßige Anpassungen. Wir bieten Ihnen eine umfassende Pre-Sales-Analyse und Lösungsspezifikation. Darüber hinaus können Sie anhand der folgenden Vorschläge prüfen, ob Ihre Lösung für Ihr Projekt geeignet ist:

Schritt 1: Kernanforderungen definieren

Anwendungsszenarien: Zur Wasserpumpensteuerung? Photovoltaik-Stromkombinator? Produktionslinie? Rechenzentrum? Pumpstation im Freien?

Elektrische Parameter: Wie hoch ist die Systemspannung (220 V/380 V/480 V)? Haupteingangsstrom? Anzahl der Kreise? Beinhaltet es Motorlasten?

Steuerfunktionen: Sind automatischer Start/Stopp, Fernüberwachung, BA-Verknüpfung oder SPS-Steuerung erforderlich?

Installationsumgebung: Innen/Außen? Temperatur-/Feuchtigkeitsbereich? Gibt es Korrosion, Staub oder Vibrationen?

Schutzanforderungen: Welches Schutzniveau ist erforderlich? Ist Edelstahlmaterial erforderlich?

Zertifizierungsstandards: Welche Standards müssen erfüllt werden?

Bitte beachten Sie: Die Bereitstellung vorhandener Zeichnungen, Fotos oder ähnlicher Projektfallstudien verbessert unsere Kommunikationseffizienz.

Schritt 2: Auswahl der richtigen Schrankplattform

Verschiedene Grundschranktypen erfüllen unterschiedliche Bedürfnisse. Wenn Sie eine integrierte Stromversorgung und Steuerung benötigen, empfehlen wir Ihnen den Faltverteilerschrank PS 90 %.

Andere Grundbedürfnisse? Kontaktieren Sie uns jetzt!

Schritt 3: Lösungsbestätigung

Shangming bietet kostenlosen technischen Support, einschließlich des Entwurfs elektrischer Schaltpläne, der empfohlenen angemessenen Schaltungsaufteilung, der 3D-Strukturbestätigung, der Musterbestätigung und der tatsächlichen Integration intelligenter Funktionen für zukünftige Verwendung und Erweiterung.

Nach der Musterbestätigung veranlassen wir die Massenproduktion. Mit mehr als 5 automatisierten Produktionslinien erreicht unsere monatliche Kapazität mehr als 3000 Einheiten. Kundenspezifische Produkte können innerhalb von 20 bis 30 Tagen geliefert werden und dringende Bestellungen werden innerhalb von 72 Stunden beantwortet.

FAQ

F: Was ist ein Neunfachprofil? Wie ist es besser als ein normales Profil?

A: Ein Neunfachprofil entsteht, indem eine einzelne Stahlplatte neunmal präzise in den Schrankrahmen gebogen wird.

Im Vergleich zu Vierfach- oder Fünffachprofilen bietet die Neunfachstruktur eine deutlich höhere Biege- und Torsionsfestigkeit, wobei ein einzelner Schrank einer statischen Belastung von 800 kg bis 1000 kg standhält. Das Profil ist mit Befestigungslöchern im Abstand von 25 mm versehen, die die Installation verschiedener Zubehörteile ohne Bohren vor Ort ermöglichen.

F: Können PS-Schränke unbegrenzt kombiniert werden? Wie wird die Abdichtung gewährleistet?

A: Ja. PS-Schränke können horizontal kombiniert werden, indem die Seitenwände entfernt und spezielle Verbindungsverbinder verwendet werden.

Um die Schutzart sicherzustellen, muss bei der Kombination von Schränken an den Rahmenstößen ein spezielles Verbindungsdichtband verwendet werden, um sicherzustellen, dass die Schutzart IP55 nach der Kombination erhalten bleibt.

F: Warum ist die Schutzart Ihres PS-Schranks IP55 statt IP66?

A: Da der PS-Schrank über eine modulare Aufbaustruktur verfügt, sind sowohl die Seiten- als auch die Oberseite abnehmbar, was zu mehr Nähten führt.

IP55 ist ausreichend, um Staub und Spritzwasser aus allen Richtungen standzuhalten, ausreichend für 95 % der Industrieumgebungen.

Wenn Ihre Umgebung häufiges Waschen mit Hochdruckwasser erfordert, also eine Schutzart IP66 erfordert, empfehlen wir die Wahl des integral verschweißten ES-Fünffachschranks.
