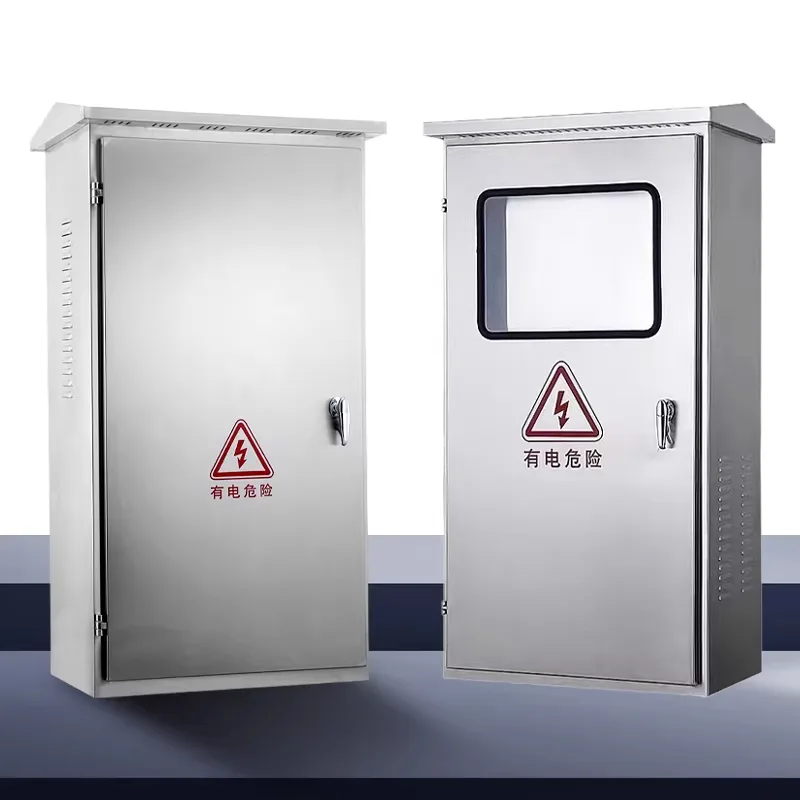

Wetterfester elektrischer Verteilerschrank

Willkommen beim Kauf der von Shangming Factory entwickelten und hergestellten wetterfesten Elektroverteilerschränke. Wir verfügen über einen vollständigen Produktherstellungs- und Testprozess und die Qualität unserer Produkte ist garantiert. Wir bieten kostengünstige Lösungen für den sicheren, kontinuierlichen und wartungsfreien Betrieb von Außenstromanlagen.

Produktmerkmale

1. Allwetterschutz

Schutzklasse-Zertifizierung: Die Gesamtschutzklasse erreicht IP65 (IP66 optional) und erreicht so vollständige Staubdichtigkeit und Hochdruck-Sprühwasserbeständigkeit.

Schräge Regenkappe: Ausgestattet mit einer verlängerten Regenkappe an der Oberseite des Schranks, die effektiv Wasseransammlungen und Schneeansammlungen verhindert und Wasser von Türspalten wegleitet.

2. Temperaturkontrolle und Feuchtigkeitsmanagement

Anti-Kondensations-Design: Das optionale feuchtigkeitsbeständige Entlüftungsventil in Industriequalität behält die Schutzart bei und gleicht gleichzeitig den internen und externen Luftdruck aus, vertreibt Feuchtigkeit aus dem Gehäuse und verhindert elektrochemische Korrosion elektrischer Komponenten durch Kondensation.

Integrierte Temperaturregelungslösung: Der Schrank unterstützt die Installation einer Konstanttemperaturheizung oder eines Kühlventilators, um einen stabilen Betrieb der elektrischen Komponenten bei starken Temperaturunterschieden von -40 °C bis +70 °C zu gewährleisten.

3. Korrosions- und UV-Beständigkeit

Edelstahlserie: Hergestellt aus hochwertigem Edelstahl 304 oder 316, gebeizt und passiviert, geeignet für Küstenumgebungen mit hohem Salznebel und Chemieanlagen.

Serie aus verzinktem Stahl: Durch die Verwendung von feuerverzinktem Grundmaterial in Kombination mit einer Polyester-Pulverbeschichtung für den Außenbereich verblasst die Farbe nicht und reißt auch bei starker UV-Strahlung nicht, was eine korrosionsbeständige Lebensdauer von über 15 Jahren bietet.

4. Modulares und praktisches Installationsdesign

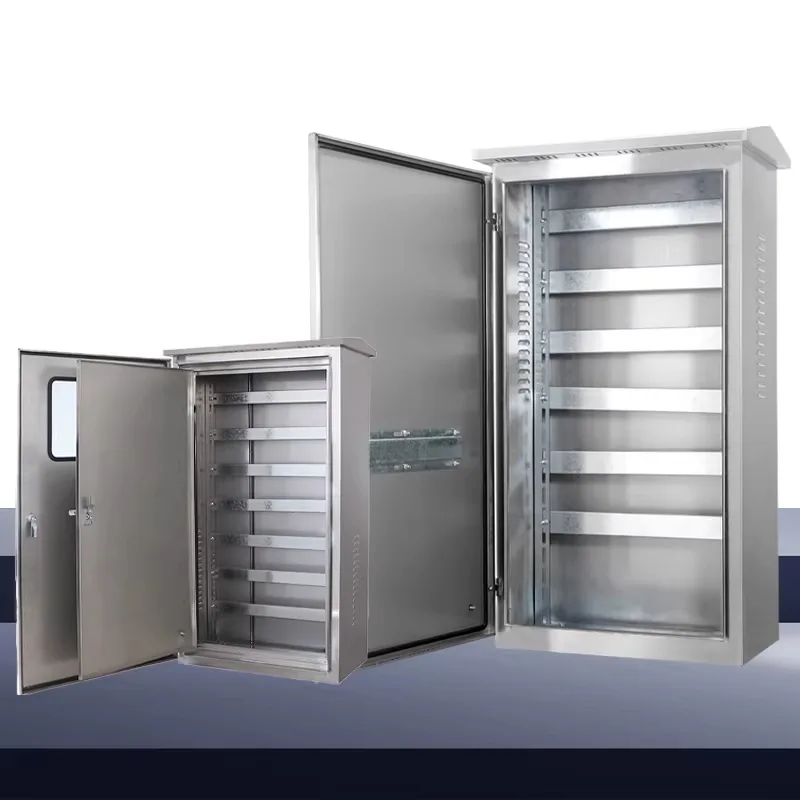

Anpassbare Installationsstruktur: Die Innenträger und Montageplatten des Verteilerkastens verfügen über ein Mehrlochdesign, das eine flexible Anpassung an die Komponententiefe ermöglicht und die Anordnung großer Leistungsschalter und Sammelschienensysteme erleichtert.

Unterer Kabeleinlasssockel: Ausgestattet mit einem erhöhten Sockel erleichtert er nicht nur die Kabeleinführung aus dem Untergrund, sondern verhindert auch effektiv, dass Grundwasser den unteren Kabeleinlass überschwemmt.

Welche Umgebungen erfordern wetterfeste Verteilerschränke?

In einigen Fällen kann die Installation gewöhnlicher Innenverteilerschränke aufgrund von Wassereintritt, Staubansammlung, Korrosion oder Temperaturschwankungen leicht zu Kurzschlüssen, Stromlecks oder sogar Bränden führen. Eine Erhöhung des Schutzniveaus ist unerlässlich. Daher empfehlen wir in diesen Szenarien den Einsatz wetterfester Elektroverteilerschränke:

1. Umgebungen, die vollständig im Freien exponiert sind

Typische Szenarien: Steuerkästen für kommunale Straßenlaternen, Verteilerschränke für Verkehrsampeln, Stromversorgungskästen für Autobahnen usw., Schaltschränke für Außenwerbebildschirme, Maschinenräume für Aufzüge auf Dächern, Wechselrichter-Verteilereinheiten für Photovoltaik-/Windparks.

Risiken: Direkte Einwirkung von Regen, Schnee, Hagel, starker ultravioletter Strahlung und erheblichen täglichen Temperaturschwankungen.

Anforderungen: Schutzart IP65 oder höher, Edelstahl oder hochwetterbeständiges Beschichtungsmaterial.

2. Orte mit hoher Luftfeuchtigkeit oder Kondensationsgefahr

Typische Szenarien: Unterirdische Versorgungstunnel, Pumpenräume, Kläranlagen, Schwimmbadtechnikräume, Gewächshäuser, Aquakulturfarmen.

Risiken: Die Luft an diesen Orten ist mit Feuchtigkeit gesättigt, wodurch Metallkomponenten anfällig für Oxidation sind und die Isolationsleistung beeinträchtigt wird.

Anforderungen: IP54 mindestens, IP65 empfohlen. Das Gehäuse muss über eine hervorragende Abdichtung und eine interne Antikondensationskonstruktion verfügen.

3. Staub-, Sand- oder Faserumgebungen

Typische Szenarien: Zementwerke, Holzverarbeitungsbetriebe, Textilwerkstätten, Minen, Wüsteninfrastruktur.

Risiken: Staubansammlung, die zu schlechter Wärmeableitung, Kontakthaftung und Lichtbogenausfall führt.

Anforderungen: IP5X (staubdicht) und höher. Türnähte und Kabelein-/ausgänge müssen vollständig abgedichtet sein.

4. Küstengebiete, chemische Gebiete oder Gebiete mit starker Salznebelkorrosion

Typische Szenarien: Häfen, Offshore-Plattformen, küstennahe Windkraftprojekte, periphere Kontrollstationen von Chemieanlagen, Galvanikwerkstätten.

Risiken: Chloridionenreiche Umgebungen beschleunigen die Metallkorrosion; Gewöhnliche pulverbeschichtete Stahlplatten halten einer dauerhaften Nutzung nicht stand und rosten durch.

Anforderungen: Gehäuse aus Edelstahl 304/316 + Schutzart IP65; Gewöhnlicher Kohlenstoffstahl ist verboten.

5. Temporäre Baustellen oder mobile Baustellen

Typische Szenarien: Dreistöckige Stromverteilerkästen auf Baustellen, temporäre Stromschränke für den Eisenbahn-/Autobahnbau, Notstromverteilung für Ausstellungen/Veranstaltungen.

Risiken: Kein fester Unterschlupf, häufiges Umziehen, unkontrollierbare Umgebung.

Anforderungen: IP54 oder höher + stoßfeste Struktur + Griff-/Raddesign, Einhaltung der vorübergehenden Stromsicherheitsvorschriften.

Wartungsrichtlinien

Obwohl sich unsere wetterfesten Elektroverteilerschränke durch hohe Qualität, hohe Leistung und lange Haltbarkeit auszeichnen, ist dennoch eine ordnungsgemäße Wartung erforderlich, um ihre Lebensdauer zu verlängern.

1. Routinemäßige Sichtprüfung: Es werden monatliche oder vierteljährliche Inspektionen empfohlen.

Inspektion des Erscheinungsbilds: Überprüfen Sie den Schrank auf Dellen und Rost, insbesondere auf Schweißnähte und Türkanten. Auf abblätternde Farbe prüfen.

Zustand der Türdichtung: Stellen Sie sicher, dass die Dichtungsstreifen nicht gealtert, rissig, deformiert oder abgelöst sind.

Schlossfunktion: Testen Sie die Türschlösser auf Flexibilität und Dichtheit, um ein unbefugtes Öffnen oder das Eindringen von Regenwasser zu verhindern.

Kabeleinlass/-auslass: Überprüfen Sie, ob die wasserdichten Verschraubungen fest angezogen sind und dass die Kabel nicht locker oder abgenutzt sind.

Hinweis: Eine Sonderinspektion sollte unmittelbar nach der Regenzeit, Taifun oder Sandsturm durchgeführt werden.

2. Vierteljährliche Tiefenwartung: Empfohlen alle 3–6 Monate.

Innenreinigung: Öffnen Sie nach dem Ausschalten der Stromversorgung die Schranktür und entfernen Sie Staub mit trockener Druckluft (≤0,3 MPa) von den Schienen, Klemmenblöcken und Komponentenoberflächen. Verwenden Sie zum Waschen kein nasses Tuch oder Wasser.

Anzugsprüfung: Ziehen Sie die Hauptstromkreisklemmen, Erdungsklemmen und DIN-Schienenbefestigungen mit einem Drehmomentschraubendreher fest, um einen schlechten Kontakt aufgrund von Vibrationen zu vermeiden.

Komponentenzustand: Beobachten Sie den Leistungsschalter auf Überhitzung, Verfärbung oder ungewöhnliche Gerüche. Testen Sie den Fehlerstromschutzschalter (RCD) auf empfindlichen Betrieb.

Entwässerungs-/Belüftungsöffnungen (falls individuell): Beseitigen Sie Verstopfungen aus Luftschlitzen oder Filtern, um eine ordnungsgemäße Wärmeableitung sicherzustellen.

3. Jährliche umfassende Inspektion: Mindestens einmal im Jahr; vernachlässige es nicht.

Überprüfung der Dichtungsleistung: Überprüfen Sie die Elastizität aller Dichtungsstreifen. Bei zunehmender Aushärtung oder Rissbildung sofort austauschen.

Bei IP65-Schränken kann ein einfacher Sprühtest durchgeführt werden, um zu beobachten, ob Wasser in die Innenwand eindringt.

Korrosionsschutz:

Schränke aus verzinktem Stahl oder Kohlenstoffstahl: Tragen Sie Rostschutzfarbe auf die zerkratzten Stellen auf;

Edelstahlschränke: Entfernen Sie Salzflecken oder Schmutz mit einem neutralen Reinigungsmittel, um Chloridionenkorrosion zu verhindern.

Erdungskontinuitätstest: Verwenden Sie einen Erdungswiderstandstester, um sicherzustellen, dass der Widerstand zwischen dem Schrank und dem Erdungssystem ≤ 0,1 Ω beträgt.

Funktionstests: Simulieren Sie das Starten und Herunterfahren der Last, um die Genauigkeit der Steuerlogik und der Schutzmaßnahmen in jedem Stromkreis zu überprüfen.

Verbotene Aktionen:

Öffnen Sie die Gehäusetür nicht zum Reinigen oder Einstellen, während der Stromkreis unter Spannung steht.

Verwenden Sie zum Abwischen des Gehäuses keine starken Säuren, starken Laugen oder organischen Lösungsmittel, da dadurch die Beschichtung und die Dichtungsstreifen beschädigt werden.

Vergrößern Sie keine Löcher und verändern Sie die Gehäusestruktur nicht ohne Genehmigung.

Ignorieren Sie nicht leichten Rost oder alternde Dichtungsstreifen.
