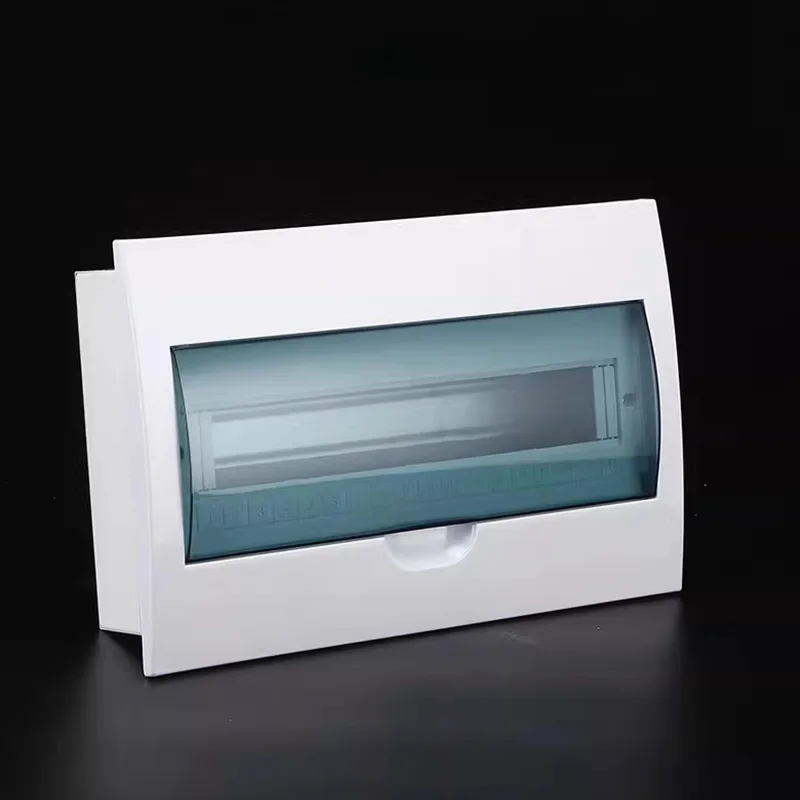

Kompaktes Mehrkreis-Verteilerkastengehäuse

Shangming ist ein professioneller Hersteller von kompakten Mehrkreis-Verteilergehäusen, der den Direktverkauf ab Werk anbietet und maßgeschneiderte Lösungen sowie einen umfassenden Kundendienst bietet. Dieses Produkt eignet sich für Umgebungen mit begrenztem Installationsraum und zeichnet sich durch eine kompakte Größe und ein hochdichtes internes Schaltkreislayout aus. Es ermöglicht eine sichere Stromverteilung mit mehreren Schaltkreisen auf engstem Raum und macht den Bedarf an mehreren externen Einzelschaltkreiskästen überflüssig.

Kernvorteile

Wenn Sie für Ihr Projekt eine miniaturisierte, modulare und intelligente Stromverteilung wünschen, sind kompakte Mehrkreisverteilerkästen besser geeignet als herkömmliche Einkreisverteilerkästen oder große Verteilerschränke.

1. Platzsparend

Kompakte Verteilerkästen zeichnen sich durch ein dünnes Design mit einer Standardtiefe von nur 70–100 mm aus und lassen sich problemlos in leichte Trennwände, Möbelrückwände, Gerätegehäuse oder schmale Elektroschächte integrieren und beanspruchen nur minimalen Platz.

Bei beengten Platzverhältnissen spart die hohe Stromkreisdichte durch die Integration von 8–24 Leitungsschutzschaltern über 60 % des Installationsraums im Vergleich zur Verteilung mehrerer Einzelstromkreiskästen.

Bei Bedarf können wir Konfigurationen anpassen, die eine parallele Erweiterung unterstützen und horizontale Kombinationen ermöglichen, um Verteilereinheiten mit größerer Kapazität zu bilden.

2. Sicherheit

Die Verteilerkastengehäuse von Shangming bestehen aus hochwertigem Metall, wahlweise aus verzinktem Stahl oder Edelstahl 304, wodurch die Ausbreitung von Feuer effektiv unterdrückt wird.

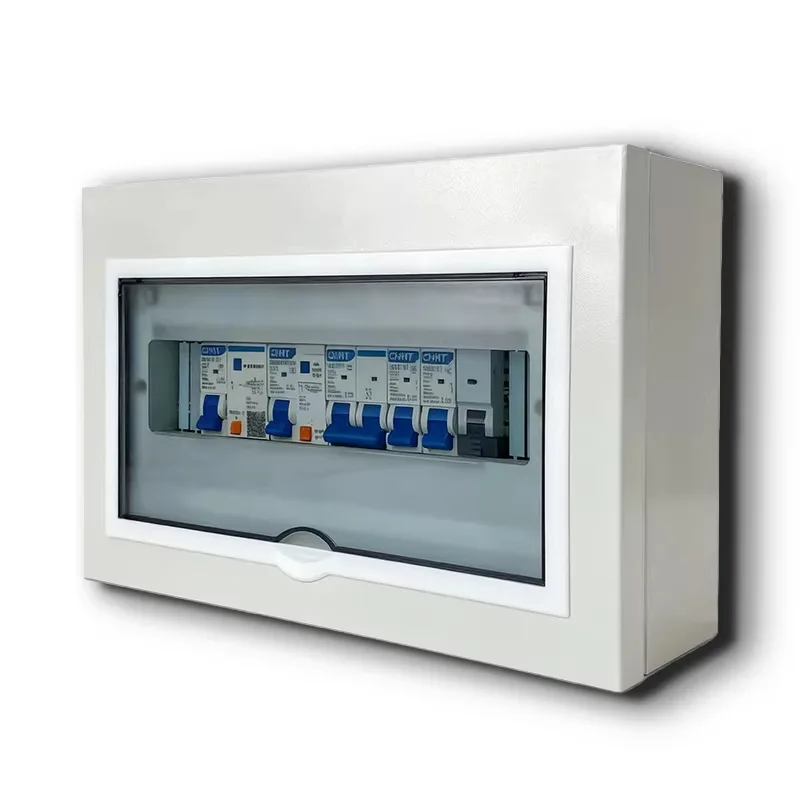

Jeder Stromkreis ist mit einem unabhängigen Überlast- und Kurzschlussschutz ausgestattet, der eine präzise Fehlerisolierung gewährleistet.

Breite IP-Schutzklasse-Abdeckung:

Verwendung im Innenbereich: IP20–IP40, schützt vor Fingerkontakt und festen Fremdkörpern.

Verwendung im Freien oder in feuchten Umgebungen: IP54-Metallgehäuse, staub- und spritzwassergeschützt, geeignet für Badezimmer, Balkone, Geräteboxen im Freien usw.

3. Einfache Installation und Wartung

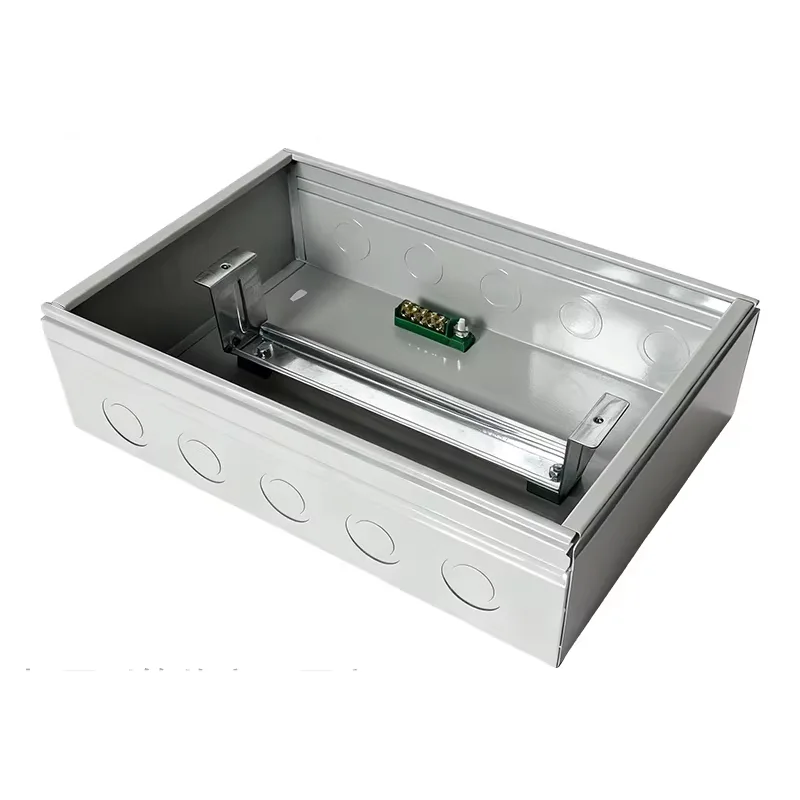

Das kompakte Mehrkreis-Verteilerkastengehäuse ist mit standardisierten DIN-Schienen vorinstalliert. Wir verwenden Leistungsschalter gängiger Marken (Schneider Electric, ABB usw.) für die Direktmontage, sodass kein Bohren oder Schrauben erforderlich ist.

Auf der Ober-, Unterseite und Rückseite befinden sich Ausbrechlöcher mit einem Durchmesser von 20/25 mm für den multidirektionalen Kabelein- und -ausgang, die unterschiedliche Verdrahtungswege ermöglichen.

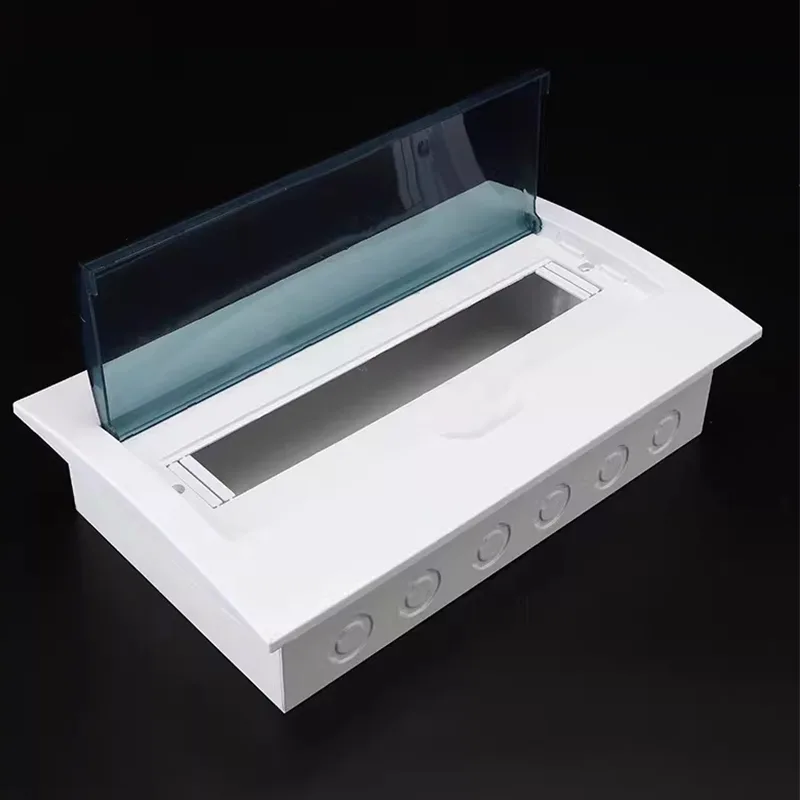

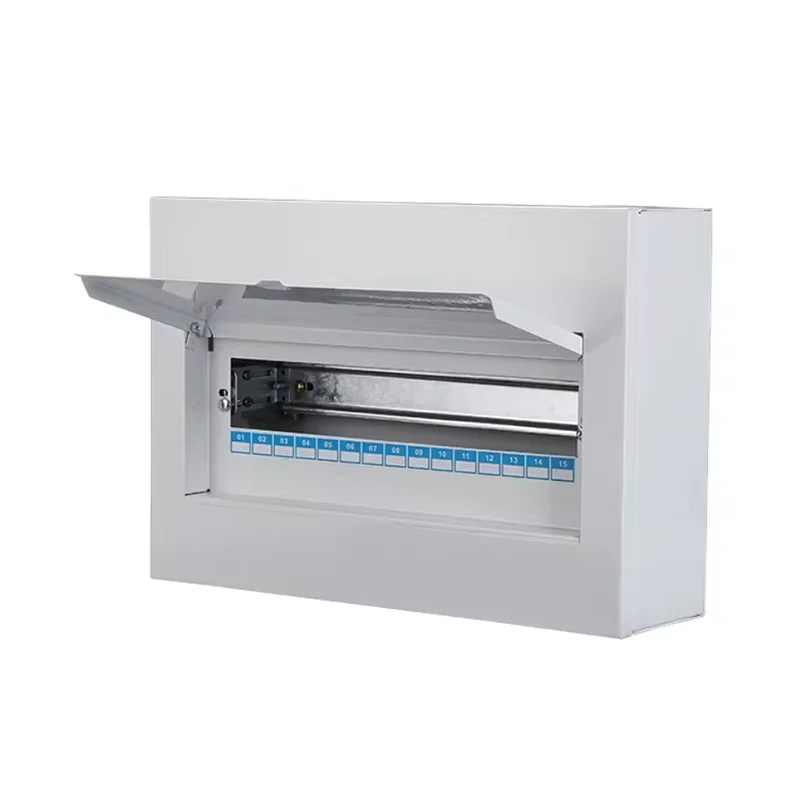

Die Tür verfügt über eine Schnapp- oder Scharnierkonstruktion, die das Öffnen mit einer Hand ermöglicht. Auf der Innenseite der Tür oder des Paneels befinden sich Bereiche zur Schaltungsbeschriftung, die gedruckte oder handgeschriebene Anmerkungen unterstützen.

4. Vollständige Anpassung verfügbar

Verfügbare Materialien: Eisen, verzinktes Blech, Edelstahl 201, Edelstahl 304.

Unterstützung nicht standardmäßiger Größen: Wir bieten eine vollständige Anpassung der Breite, Höhe und Tiefe an, um sie an spezielle Geräteöffnungen oder Gebäudewandstärken anzupassen.

Funktionsmodule: Vorinstallierbar mit Überspannungsschutz, Smart Meter, Fernbedienungsmodulen, USB-Buchsen etc.

Anpassung des Erscheinungsbilds: Unterstützt RAL-Farbspritzung, gebürstete Edelstahloberfläche und Logo-Siebdruck und lässt sich in hochwertige Innenarchitekturstile integrieren.

Wie ermittelt man die erforderliche Anzahl an Stromkreisen?

Diese Frage kann Ihnen während des Auswahlprozesses begegnen. Shangming bietet eine dreistufige Methode zur Erstbewertung.

1. Schaltkreise nach Funktionsbereich aufteilen

Dies ist die grundlegendste statistische Methode. Eine moderne Standardkonfiguration empfiehlt normalerweise die Trennung von Hochleistungsgeräten von allgemeinen Stromkreisen:

● Beleuchtungsstromkreise: Es werden mindestens 1–2 Stromkreise empfohlen, die je nach Bereich gesteuert werden, um zu verhindern, dass ein Kurzschluss in einem Bereich zu Dunkelheit im ganzen Haus führt.

● Allgemeine Steckdosen: Je nach Anzahl der Räume zuweisen, normalerweise ein Stromkreis für alle 3–5 Räume.

● Dedizierte Hochleistungsschaltkreise: Dies ist von entscheidender Bedeutung. Klimaanlagen, Warmwasserbereiter, Öfen, Geschirrspüler, Trockner usw. mit einer Nennleistung ≥1,5 kW müssen jeweils einen unabhängigen Stromkreis belegen.

● Küche und Badezimmer: Aufgrund der feuchten Umgebung und der konzentrierten Geräte wird empfohlen, einen separaten Fehlerstromschutzschalter (RCD) zu installieren.

2. Berechnen Sie die Modulbreite

Wir verwenden „Way“ oder „Module“, um die Kapazität zu messen.

1 Modul = 18 mm (d. h. die Breite eines einpoligen Leistungsschalters MCB).

RCCB/RCBO: Belegt normalerweise 2 Module, d. h. 36 mm.

Hauptschalter: Belegt normalerweise 2–4 Module.

Berechnungsformel: Insgesamt erforderliche Module = (Anzahl einpoliger Schalter x 1) + (Anzahl zweipoliger/Fehlerstromschutzschalter x 2) + (Hauptschalter x 2/4)

3. 20 %-Reservierungsprinzip

Füllen Sie den Verteilerkasten niemals vollständig; Raum für zukünftige Erweiterungen zu lassen, ist ein Industriestandard. Warum also Platz lassen?

Zukünftige Erweiterung: Wenn Sie in Zukunft Überwachungs-, Smart-Home-Systeme oder neue Geräte hinzufügen, müssen Sie nicht die gesamte Box austauschen.

Raum für die Wärmeableitung: In einem kompakten Kasten mit mehreren Schaltkreisen unterstützt der reservierte Raum die Luftkonvektion und verringert so das Risiko, dass Leistungsschalter aufgrund von Überhitzung auslösen.

Empfehlung: Wenn Sie rechnen, dass Sie 10 Stromkreise benötigen, wählen Sie eine Box mit 12 Stromkreisen; Wenn Sie rechnen, dass Sie 18 Stromkreise benötigen, wählen Sie eine Box mit 24 Stromkreisen.

Referenztabelle für typische Szenarien

Shangming Electric unterstützt Sie bei der präzisen Modellauswahl. Wir bieten:

Kostenlose Schaltungsberatung: Senden Sie uns Ihre Bestückungsliste und wir empfehlen Ihnen passende Gehäusemodelle.

Mehrere modulare Kombinationen: Standardgrößen umfassen 12, 18, 24 und 36 Module; Nicht standardmäßige Anpassungen werden ebenfalls unterstützt.

Vorinstallierte DIN-Schiene + Schutzschalter-Option: Gemäß Ihrem Schaltplan vormontiert, sofort einsatzbereit.
