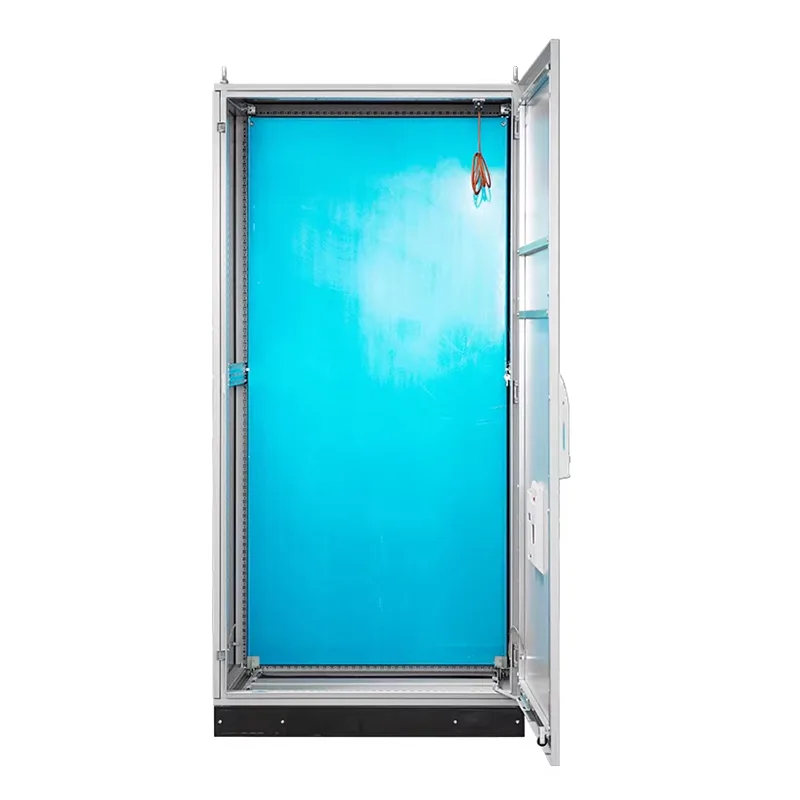

PS-Kombinationsverteilerschrank

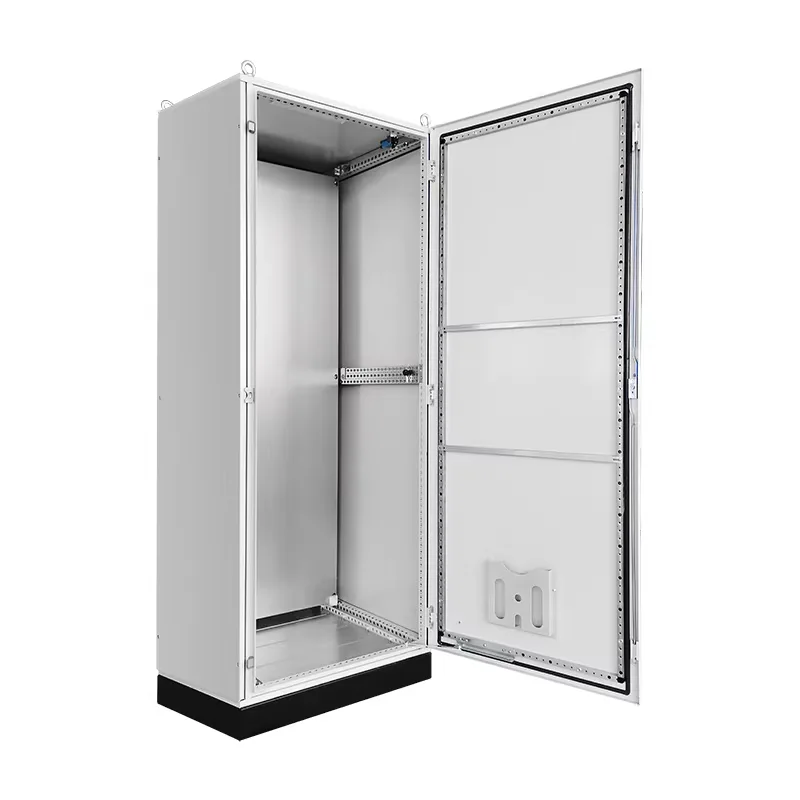

Shangming ist ein chinesischer Hersteller von PS-Kombinationsverteilerschränken und bietet hochwertige, leistungsstarke Produkte zu wettbewerbsfähigen Preisen. Dieser Verteilerschrank verfügt über eine hohe Türplatte, die etwa 25 mm über dem Boden liegt und ein reibungsloses und flexibles Öffnen ermöglicht. Der Hauptrahmen besteht aus einem einzigen geschweißten Abschnitt aus neunfachem Profil.

Was ist ein PS-Kombinationsverteilerschrank?

Ein PS-Kombinationsverteilerschrank ist kein Einzelfunktionsschrank, sondern ein modularer Niederspannungsverteilerschrank, der Stromverteilung und -steuerung sowie Signalkreise integriert. Es kann aus einem oder mehreren parallel geschalteten Schränken bestehen und bietet vielfältige Funktionen und vielfältige Einsatzmöglichkeiten.

Die Hauptstruktur des Verteilerschranks besteht aus speziellen Neunfachprofilen, die die Längstragfähigkeit und Torsionsfestigkeit erhöhen. Standardabstände der Montagelöcher erleichtern die flexible Positionierung interner Träger und Komponenten.

Wenn eine parallele Schrankmontage erforderlich ist, benötigen nur die Endschränke Seitenwände; Der Mittelteil kann komplett geöffnet sein. Die obere Abdeckung, die Türverkleidungen, die Rückwand und die Bodenplatte sind allesamt unabhängige Module, die bei Beschädigung einen individuellen Austausch ermöglichen.

Wenn Ihr Projekt eine Erweiterung erfordert, können Sie sich für den modularen PS-Verteilerschrank von Shangming entscheiden. Durch unseren modularen Aufbau können Sie 40 % der Montagezeit vor Ort einsparen.

Hauptmerkmale

Modularer Aufbau: Der Schrank integriert sowohl elektrische Hoch- als auch Niederspannungskomponenten und Steuerelemente und sorgt so für eine einheitliche Stromversorgung und Steuerung.

Standardisierung: Basierend auf den Normen IEC 61439 / GB 7251 werden eine standardmäßige modulare Struktur, Universalschienen und Schubladen oder feste Trenneinheiten verwendet.

Hohe Integration: Es kann Hauptschalter, Abzweigstromkreise, Motorstarter, Smart Meter, Kommunikationsmodule, Überspannungsschutz usw. integrieren.

Konfiguration: Unterstützt feste, Schubladen- oder Hybridinstallationen und vereinfacht so zukünftige Wartung und Erweiterung.

Empfohlene Anwendungen: Situationen, die die gleichzeitige Verwaltung der Stromverteilung und der automatisierten Steuerung erfordern, z. B. Gebäudeautomation, Pumpenräume, HVAC-Systeme und Kontrollstationen für Produktionslinien.

Technische Parameter

Bestellangaben

Standard-Stromverteilerschrank vs. PS-Kombi-Stromverteilerschrank: Was sind die Unterschiede?

Wann empfiehlt sich der Einsatz von PS-Kombiverteilerschränken?

1. Systeme, die Stromverteilung + automatische Steuerung erfordern

In solchen Fällen würde die Verwendung gewöhnlicher Verteilerschränke einen zusätzlichen Steuerkasten erfordern, wodurch zahlreiche Steuerkabel zwischen beiden verlaufen würden, was fehleranfällig und schwierig zu warten ist. Bei der Lösungsbesprechung mit Ihnen empfiehlt Shangming auch modulare PS-Schränke.

Häufige Anwendungen: Feuerlöschpumpen-/Hauswasserpumpenräume, HVAC-Systeme, Abwasserpumpstationen.

2. Umgebungen mit begrenztem Platzangebot

Kleinere Maschinenräume oder Geräteräume, wie Kellerpumpenräume, Aufzugsmaschinenräume auf dem Dach und kleine Umspannwerke, können nicht mehrere unabhängige Schränke aufnehmen. PS-Schränke integrieren Strom und Steuerung und sparen Platz.

3. Bedarf an intelligenter oder Fernüberwachung

PS-Schränke können vorab mit intelligenten Zählern, Kommunikations-Gateways und I/O-Modulen integriert werden, sodass spätere Änderungen nicht erforderlich sind.

4. Kleine und mittlere automatisierte Produktionslinien oder Geräteunterstützung

Zu den Produktionslinien gehören Verpackungsmaschinen, Förderbänder, Reinigungsgeräte usw. Jedes Gerät erfordert eine unabhängige Stromverteilung und Start-/Stopp-/Notstopp-/Verriegelungssteuerung. PS-Schränke ermöglichen einen Schrank pro Maschine, was eine hohe Standardisierung gewährleistet und die Massenreplikation erleichtert.

5. Anforderungen an eine effiziente Konstruktion und schnelle Lieferung

Als professioneller Hersteller bietet Shangming im Werk vorintegrierte und vorgetestete Produkte an. Für die Installation vor Ort ist lediglich der Anschluss an die Hauptstromversorgung und Signalleitungen erforderlich, wodurch die Notwendigkeit einer gegenseitigen Zusammenarbeit zwischen Elektrikern und Automatisierungstechnikern vor Ort verringert und die Bauzeit verkürzt wird.
