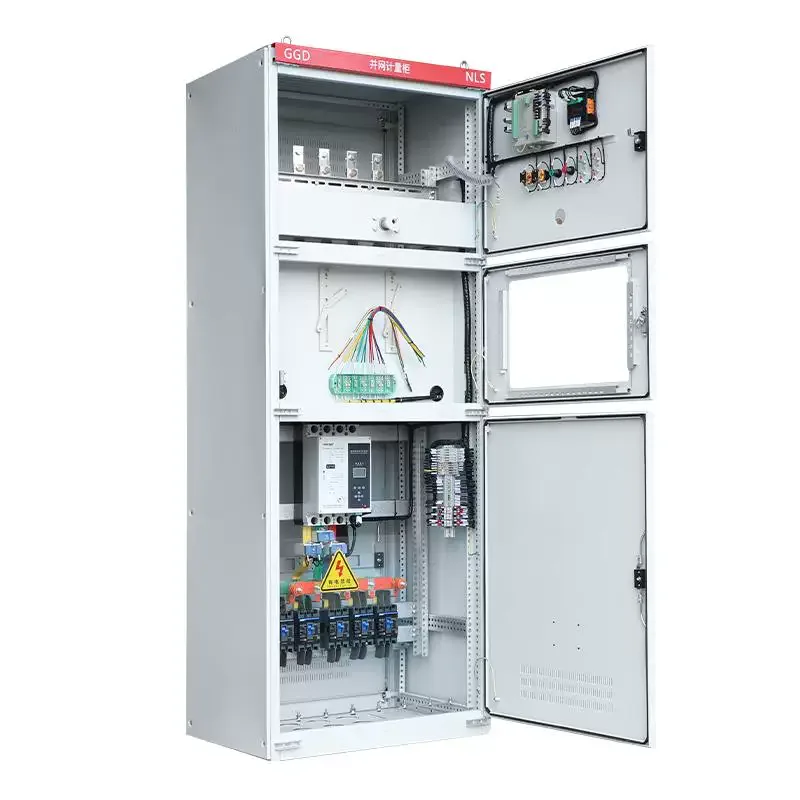

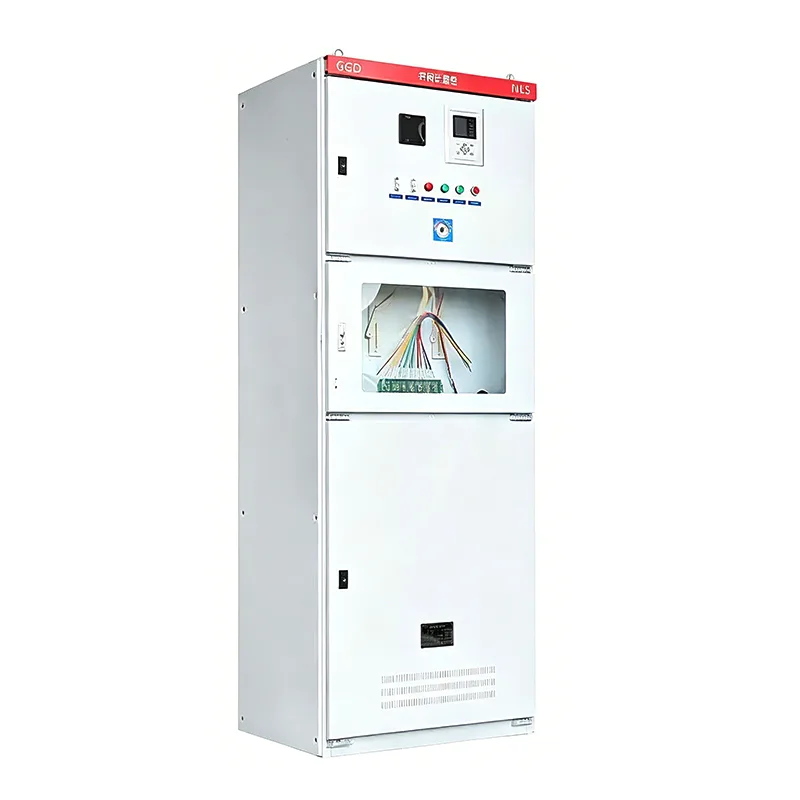

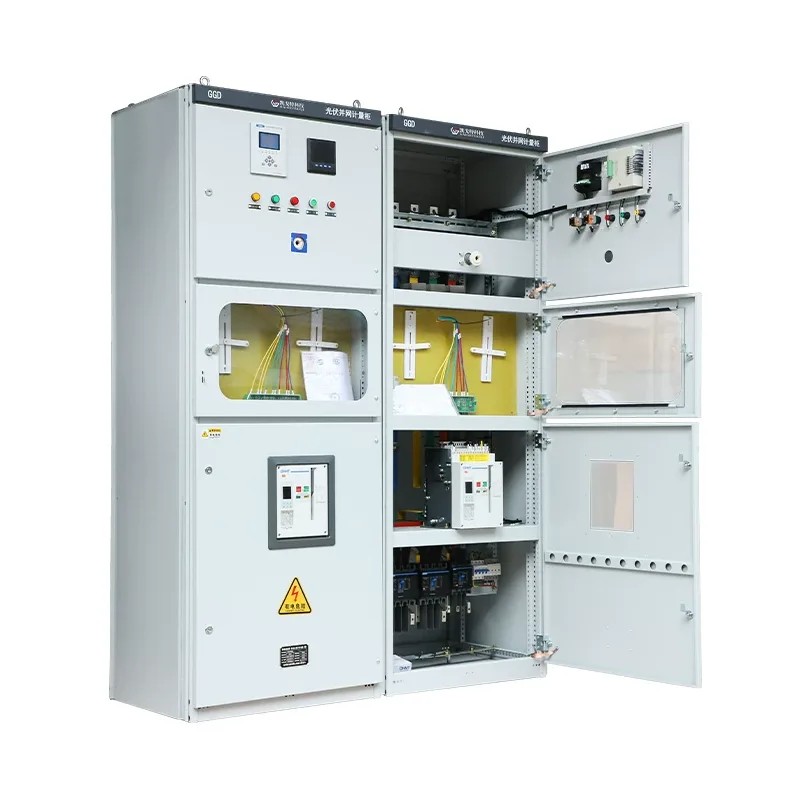

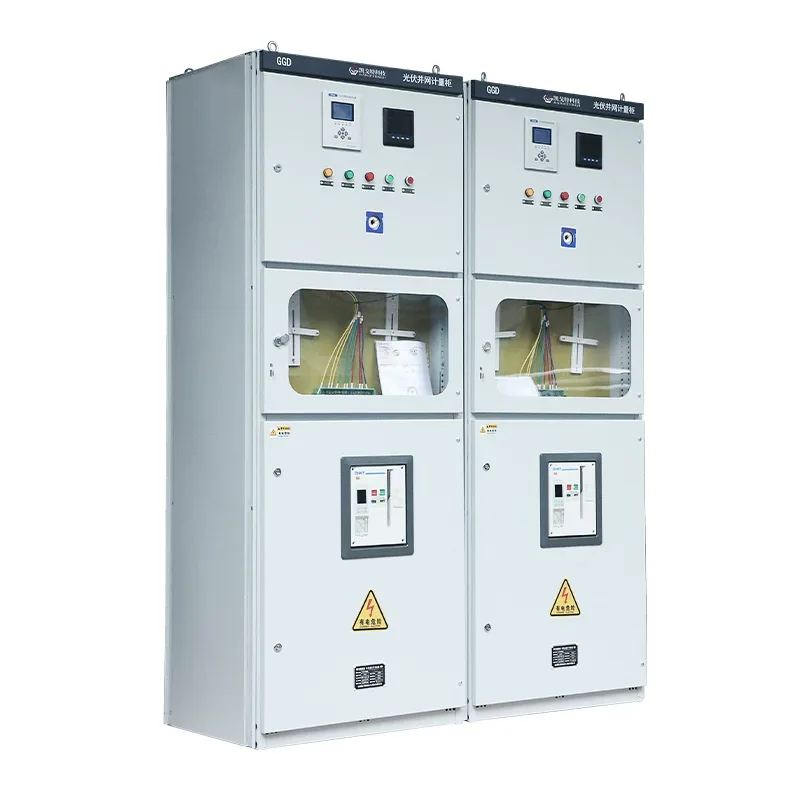

Photovoltaik-Netzgekoppelter Schrank

An das Photovoltaiknetz angeschlossene Schaltschränke spielen eine entscheidende Rolle beim Schutz, der Messung, der Isolierung, dem Schutz vor Inselbildung und dem Datenaustausch. Sie werden vom professionellen Hersteller Shangming entworfen und hergestellt. Wir bieten eine Garantie und legen Ihrer Bestellung eine vollständige Dokumentation und Zertifizierung bei.

Welche Funktionen hat ein netzgekoppelter Photovoltaikschrank?

Stromsammlung: Der an das PV-Netz angeschlossene Schrank sammelt die Wechselstromleistung von einem oder mehreren String-Wechselrichtern.

Sicherheitsisolierung: Wenn das Netz gewartet wird oder die PV-Anlage eine Fehlfunktion aufweist, wird die Stromversorgung über Leistungsschalter oder Trennschalter physisch unterbrochen, um die Sicherheit von Personal und Ausrüstung zu gewährleisten.

Schutzfunktionen: Der an das PV-Netz angeschlossene Schrank verfügt über einen Schutz gegen Überstrom, Überspannung, Unterspannung und Frequenzanomalien. Am wichtigsten ist, dass es über einen Anti-Islanding-Schutz verfügt, der den Netzanschlusspunkt automatisch trennt, wenn das Hauptnetz ausfällt, um eine umgekehrte Stromübertragung und einen möglichen Stromschlag für das Wartungspersonal zu verhindern.

Messung und Überwachung: Das Gerät verfügt über einen eingebauten Stromzähler, typischerweise einen bidirektionalen Zähler, der sowohl den erzeugten als auch den verbrauchten Strom aufzeichnet.

Der Unterschied zwischen einem netzgekoppelten Photovoltaik-Schrank und einem Photovoltaik-Kombikasten

Vorsichtsmaßnahmen bei der Installation

Bei der Installation eines netzgekoppelten Photovoltaikschranks sollte dieser so nah wie möglich am Transformator oder Hauptverteilerschrank installiert werden. Kürzere Kabel führen zu einem geringeren Spannungsabfall. Wenn das Kabel zu lang ist, steigt die Spannung am Netzanschlusspunkt während der Spitzenstromerzeugung an, löst den Überspannungsschutz des Wechselrichters aus und führt zu häufigen Auslösungen.

Bei netzgekoppelten Außenboxen ist die Installation in direktem Sonnenlicht strengstens untersagt. Hohe Temperaturen können dazu führen, dass der Leistungsschalter thermisch auslöst, was zu Fehlauslösungen führt. Wir empfehlen, einen Standort an der Nordwand eines Gebäudes zu wählen oder einen Sonnenschutz anzubringen.

Bitte stellen Sie sicher, dass vor dem Schrank mindestens 800 mm bis 1000 mm Arbeitsraum verbleiben, damit der Bediener im Notfall den Trennschalter schnell betätigen kann.

FAQ

F: Warum löst der Leistungsschalter im netzgekoppelten Schrank während der Spitzenstromerzeugung zur Mittagszeit unerwartet aus?

A: Zu untersuchende Ursachen:

Netzüberspannung: Dies ist die häufigste Ursache. Die solare Stromerzeugung ist zur Mittagszeit am stärksten, und wenn der Stromverbrauch in der Umgebung gering ist, wird die Spannung am Netzanschlusspunkt erhöht. Wenn die Spannung den vom netzgekoppelten Schrank festgelegten Schutzgrenzwert überschreitet, schaltet der Schrank automatisch ab.

Temperaturauslösung: Schlechte Wärmeableitung im netzgekoppelten Schrank. Ein hoher Stromfluss zur Mittagszeit führt dazu, dass die Innentemperatur des Schranks zu hoch wird, was zu einer Fehlfunktion des Thermoschutzes des Leistungsschalters führt.

Falsche Einstellung: Der Einstellstrom des Leistungsschalters liegt zu nahe am maximalen Ausgangsstrom des Wechselrichters.

Lösungen: Überprüfen Sie die Spannungsaufzeichnungen. Wenn die Netzspannung zu hoch ist, wenden Sie sich an das Energieversorgungsunternehmen, um die Transformatorstufe zu senken oder die Schutzeinstellungen anzupassen.

F: Welche Folgen hat es, wenn der Überspannungsschutz im netzgekoppelten Schrank defekt ist und nicht ausgetauscht wird?

A: Kurzfristig wird es die Stromerzeugung nicht beeinträchtigen, aber der Blitzschutz geht verloren. Solarkraftwerke befinden sich meist auf offenen Dächern, wo die Blitzinduktion extrem häufig ist. Im Falle eines induzierten Blitzes kann Hochspannung direkt in den netzgekoppelten Schaltschrank eindringen und in den Wechselrichter gelangen, wodurch Komponenten im Wert von Hunderttausenden Yuan durchbrennen.

Wir empfehlen, dass das SPD-Statusfenster sofort ausgetauscht werden muss, wenn das SPD-Statusfenster rot wird.

F: Kann ein normaler Niederspannungsverteilerschrank als Ersatz für den dedizierten, an das Photovoltaiknetz angeschlossenen Schrank verwendet werden?

A: Nein, es kann nicht direkt ersetzt werden. In herkömmlichen Verteilerschränken mangelt es an bidirektionaler Messung, Anti-Islanding-Schutzlogik und Unterspannungsauslösefunktion.

Das Energieversorgungsamt wird sich bei der Abnahmeprüfung auf die Prüfung dieser photovoltaikspezifischen Komponenten konzentrieren. Bei einem erzwungenen Ersatz scheitert das Projekt an der Abnahme.
