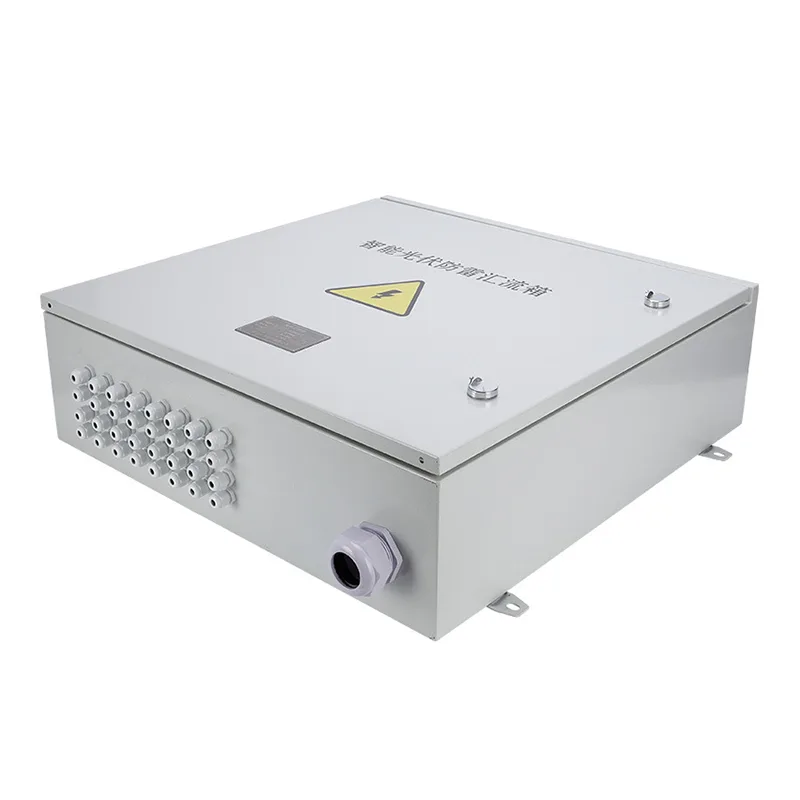

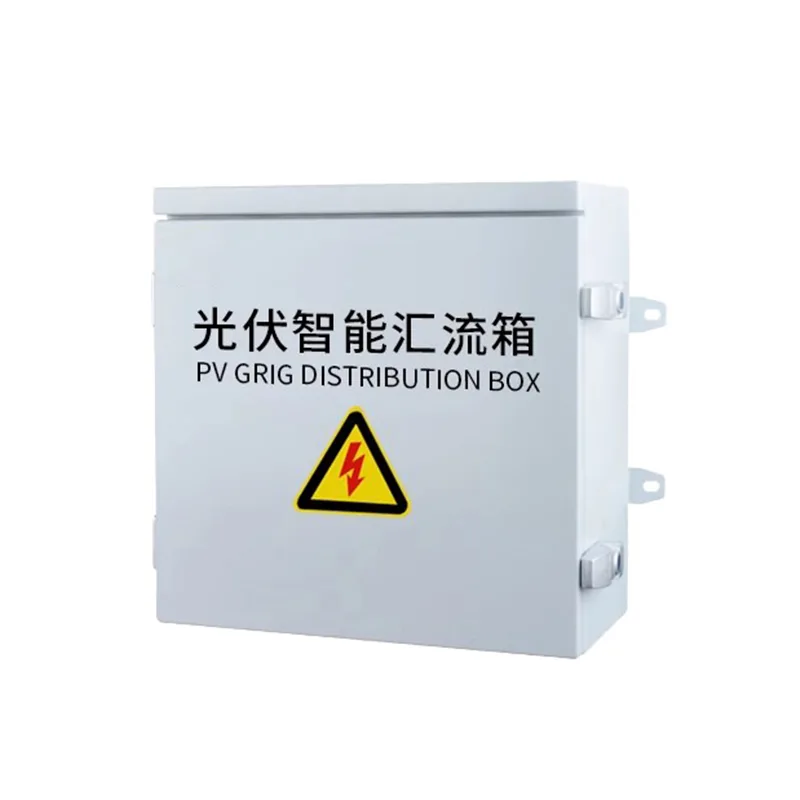

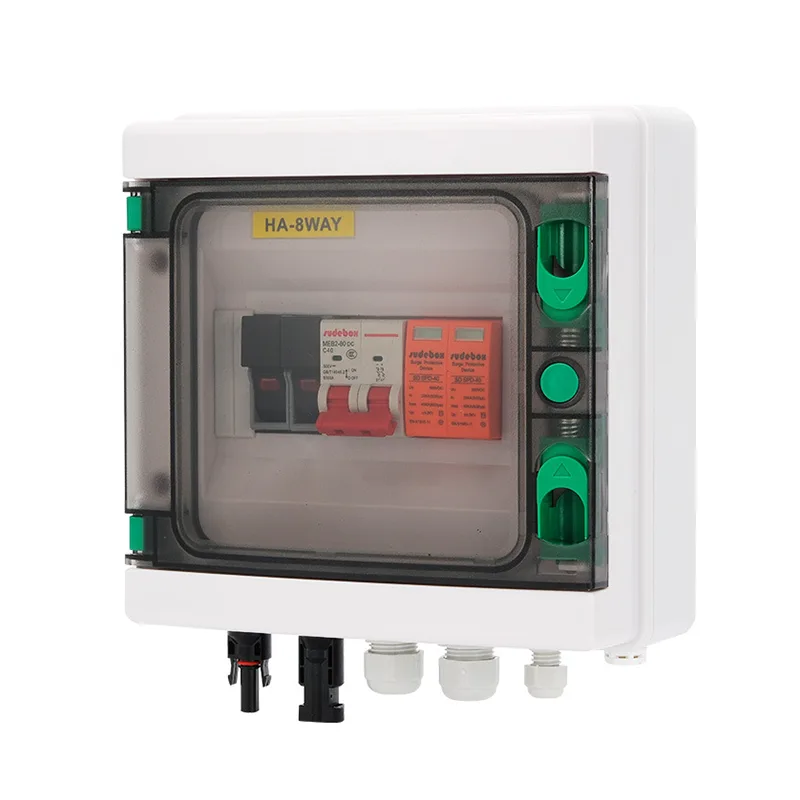

Photovoltaik-Kombikasten

Shangming ist ein Hersteller hochwertiger Photovoltaik-Sammelboxen aus China. Wir verfügen über eine eigene Fabrik mit über 5 Produktionslinien und Produkte mit Standardspezifikationen sind jederzeit und mit schneller Lieferung käuflich zu erwerben. Auch Individualisierung ist unsere Stärke; Bitte kontaktieren Sie uns, um Lösungen zu besprechen und ein kostenloses Angebot zu erhalten.

Warum werden Photovoltaik-Kombinationskästen benötigt?

In einem mittelgroßen bis großen Photovoltaikkraftwerk gibt es typischerweise Hunderte oder sogar Tausende von Solarmodulen. Wenn jedes Modul direkt mit dem Wechselrichter verbunden wäre, würde dies viele Probleme verursachen. Erstens wäre die Verkabelung unordentlich, was die Konstruktionsschwierigkeiten erheblich erhöhen würde, und der Verbrauch einer großen Menge Gleichstromkabel würde die Kosten erheblich erhöhen.

Gleichzeitig würden die Verluste zunehmen und die Übertragung kleiner Ströme über große Entfernungen würde zu erheblichen Spannungseinbrüchen führen. Später würde auch die Wartung zu einem anspruchsvollen Problem werden, da es schwierig wäre, fehlerhafte Saiten schnell zu lokalisieren.

Hier kommen Generatoranschlusskästen ins Spiel, die diese Probleme lösen. Sie fungieren wie ein Verkehrsknotenpunkt, der die kleinen Ströme zu einem einheitlichen Ausgang zusammenführt.

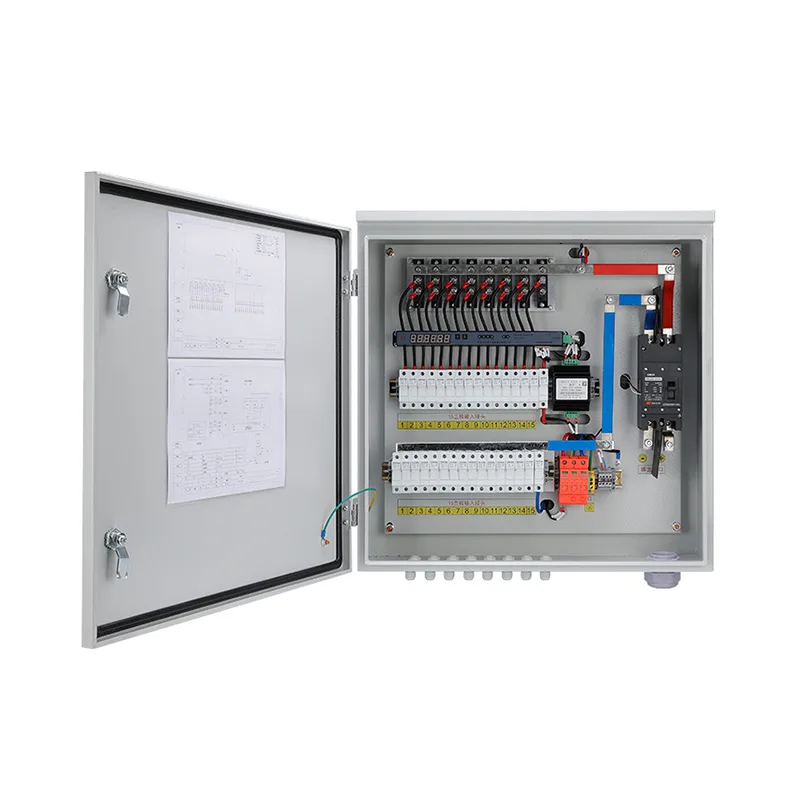

Modulzusammensetzung

Kernfunktionen

Aktuelle Sammlung: Der Photovoltaik-Anschlusskasten gibt den Gleichstrom mehrerer Photovoltaikmodule zentral aus, wodurch die Anzahl der Gleichstromkabel reduziert und die Systemkomplexität und -kosten gesenkt werden.

Systemschutz: Der Anschlusskasten bietet Überstrom-, Kurzschluss-, Verpolungs- und Überspannungsschutz für jeden String und die Gesamtleistung und verhindert so eine Fehlereskalation.

Sicherheitsisolierung: Ein DC-Trennschalter ermöglicht eine schnelle Trennung bei Wartungsarbeiten oder Störungen und verbessert so die Betriebssicherheit.

Betriebsüberwachung: Wenn ein intelligentes Modell ausgewählt wird, ist eine Echtzeitüberwachung von String-Strom, Spannung, Temperatur und Blitzschutzstatus möglich, was die Fehlerlokalisierung und Leistungsanalyse erleichtert.

Haupttypen

Verschiedene Arten von Photovoltaik-(PV-)Anschlusskästen unterscheiden sich je nach Anwendungsszenario hinsichtlich Installationsort, Spannungsniveau und Intelligenzniveau innerhalb eines Systems.

1. DC-Combiner-Box

Am häufigsten in PV-Kraftwerken, installiert zwischen PV-Modulen und dem DC-Wechselrichter.

Funktion: Kombiniert den Gleichstrom mehrerer PV-Strings und gibt ihn an einen zentralen Wechselrichter aus.

Kernkonfiguration: Beinhaltet DC-Sicherungen, DC-Leistungsschalter und SPDs.

Anwendbare Szenarien: Große Freiflächenkraftwerke, zentrale PV-Anlagen.

2. AC-Kombikasten

Wird hauptsächlich in Systemen mit String-Wechselrichtern verwendet. Es wird zwischen der AC-Ausgangsseite des Wechselrichters und dem Aufwärtstransformator installiert.

Funktion: Kombiniert die AC-Leistungsabgabe mehrerer String-Wechselrichter.

Kernkonfiguration: AC-Leistungsschalter, AC-Überspannungsschutz, Trennschalter; einige verfügen möglicherweise auch über einen Energiezähler.

Anwendbare Szenarien: Gewerbliche und industrielle Dach-PV, Freiflächenkraftwerke mit dezentralen Wechselrichtern.

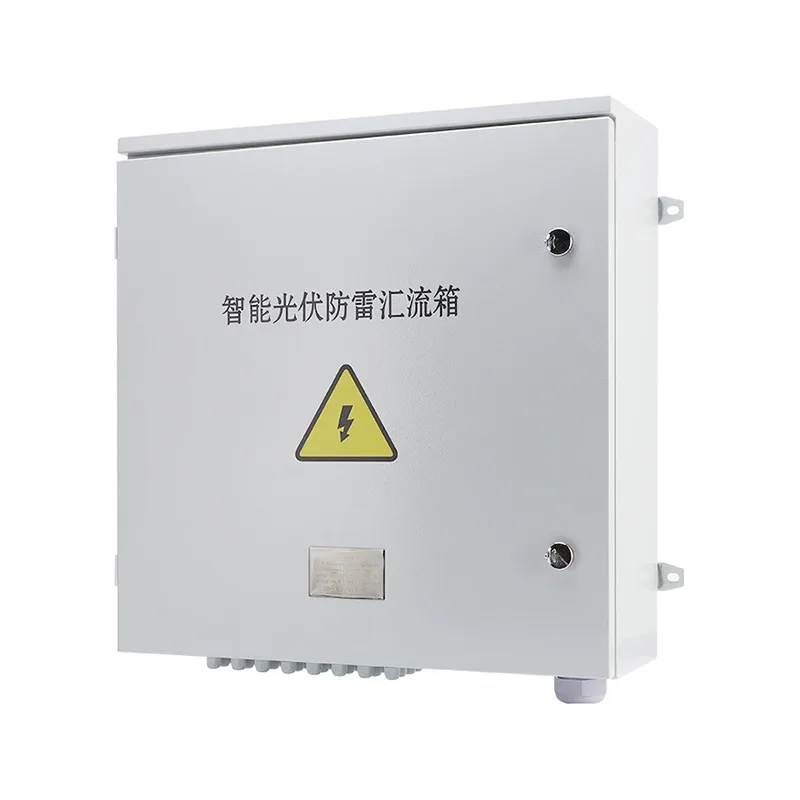

3. Intelligente Combiner-Box

Dieser Kastentyp fügt dem Basis-Sammelkasten ein Überwachungsmodul hinzu und ist derzeit die gängige Wahl für mittlere bis große Kraftwerke.

Funktionen: Zusätzlich zur Stromkombination kann es den Strom jeder eingehenden Leitung, die Gesamtspannung, die Innentemperatur und den Status des Überspannungsschutzes in Echtzeit überwachen.

Technische Vorteile: Durch das Hochladen von Daten kann das Wartungspersonal aus der Ferne feststellen, welche Solarmodule verschattet oder beschädigt sind, was eine präzise Wartung ermöglicht.

Garantie und Kundendienst

Shangming Factory bietet Qualitätssicherung, insbesondere eine 1-jährige Garantie für kundenspezifische Produkte und eine 2-jährige Garantie für Standardprodukte. Die Garantie deckt Materialfehler des Gehäuses, Fehlfunktionen von Komponenten (bei normalem Gebrauch) und Probleme im Herstellungsprozess ab. Schäden, die durch unsachgemäße Installation, Missbrauch, Naturkatastrophen oder unbefugte Änderungen verursacht werden, sind nicht abgedeckt.

Im Falle von After-Sales-Problemen kümmern wir uns nach dem folgenden Verfahren: Melden Sie das Problem (stellen Sie Fotos/Videos der Störung und der Bestellnummer bereit) → Das technische Team antwortet innerhalb von 4 Stunden → Ferndiagnose (kostenlose Anleitung zur Einstellung von Parametern oder zum Austausch kleiner Komponenten; kostenlose Ersatzteile innerhalb der Garantiezeit) → Wenn das Problem nicht gelöst werden kann, wird ein Techniker für die Bearbeitung vor Ort arrangiert oder das Produkt wird zur Reparatur/zum Austausch zurückgeschickt (Kosten innerhalb der Garantiezeit werden von uns getragen); In Notfällen können zunächst Ersatzprodukte bereitgestellt werden, um Kundenverluste zu minimieren.
