Warum ein wandmontiertes Elektrogehäuse mit einer Tür in der modernen Stromverteilung wichtig ist

Moderne Stromverteilungssysteme müssen wechselnde elektrische Lasten, zunehmend verteilte Steuerungsgeräte und strengere Anforderungen an sicheren Betrieb und Wartung berücksichtigen. Gewerbegebäude, Industrieanlagen, Infrastrukturprojekte und automatisierte Produktionslinien sind alle auf elektrische Geräte angewiesen, die innerhalb klar organisierter Layouts installiert, zugänglich und gewartet werden können. Während sich diese Systeme weiterentwickeln, bleibt das Gehäusedesign ein wichtiger Bestandteil der Planung der elektrischen Infrastruktur.

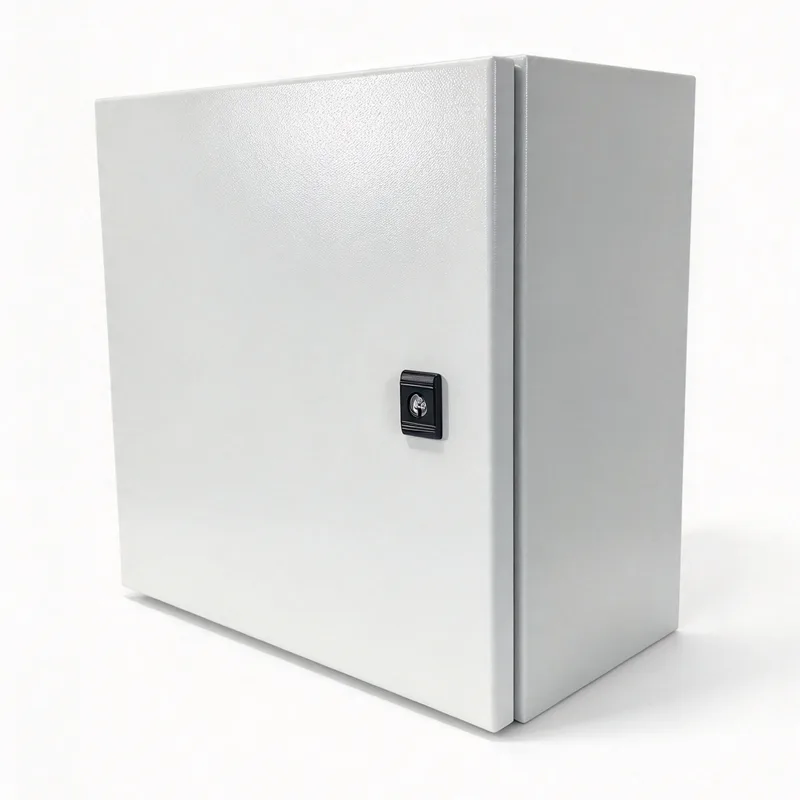

Obwohl Elektrogehäuse häufig als zweitrangig gegenüber Leistungsschaltern, Schützen, Klemmenblöcken und Steuergeräten angesehen werden, hat ihre Struktur direkten Einfluss auf die Anordnung der Geräte, den Zugang zur Verkabelung, den Umweltschutz und die Wartungsverfahren. DerEintüriges, wandmontiertes Elektrogehäuseist ein Gehäuseformat, das verwendet wird, wenn elektrische Komponenten ein spezielles Gehäuse erfordern, ohne den Platzbedarf eines größeren Schranks.

Veränderte Anforderungen in der modernen Energieverteilung

Die Stromverteilung beschränkt sich nicht mehr nur auf die Lieferung von Strom von einem zentralen Versorgungspunkt an nachgelagerte Stromkreise. Viele Installationen umfassen heute lokale Verteilertafeln, Motorsteuerungen, Überwachungsgeräte, Kommunikationsschnittstellen und Automatisierungsgeräte. Diese Komponenten unterstützen Funktionen wie Lastmanagement, Geräteüberwachung, Beleuchtungssteuerung und Produktionslinienbetrieb.

Diese Entwicklung stellt die Entwickler elektrischer Systeme vor praktische Herausforderungen. Die Ausrüstung muss in die verfügbaren Installationsbereiche passen und gleichzeitig ausreichend Platz für Kabelführung, Wärmeableitung, Inspektion und Wartung lassen. In Einrichtungen mit mehreren elektrischen Kontrollpunkten kann die Platzierung jedes Gehäuses Einfluss auf die Kabellängen, die Installationskomplexität und den Zugang während der Wartung haben.

Die Wahl des Gehäuses ist daher Teil des umfassenderen Verteilungsdesigns. Wandmontierte Formate eignen sich für ausgewählte lokale Steuerungs- und Verteilungsanordnungen, bei denen Platz an der Wand verfügbar ist und die Ausrüstung keinen großen Standschrank erfordert. Ihre Eignung hängt von der elektrischen Baugruppe, den Komponentenabmessungen, der Installationsumgebung und den geltenden Sicherheitsanforderungen ab.

Wandmontiertes Design und Raumnutzung

Bodenfläche ist eine wertvolle Ressource in Fabriken, Gewerbegebäuden, Hauswirtschaftsräumen und Ausrüstungsbereichen. Für viele Anwendungen sind nach wie vor große Verteilerschränke erforderlich, insbesondere wenn eine hohe Schaltkreisdichte oder umfangreiche elektrische Geräte ein größeres Innenvolumen erfordern. Kleinere Steuerbaugruppen können jedoch näher an den von ihnen bedienten Geräten installiert werden.

Ein an der Wand montiertes Gehäuse kann ausgewählte elektrische Komponenten vom Boden fernhalten und einen definierten Installationspunkt schaffen. In einer Produktionsanlage kann diese Anordnung für lokale Maschinensteuerungen oder Hilfsverteilungsgeräte geeignet sein. In einem Gewerbegebäude können bestimmte Beleuchtungssteuerungen, Serviceschaltkreise oder Gebäudeautomationskomponenten untergebracht werden.

Platzeinsparungen allein entscheiden nicht über die beste Montageanordnung. Wandstärke, Montageteile, Gerätegewicht, Kabeleinführungsorte, Türöffnungsabstand und Zugang für qualifiziertes Personal beeinflussen alle die Installationsplanung. Die Umzäunung muss außerdem so positioniert sein, dass sie Gehwege, Rettungswege oder andere Gebäudetechnik nicht behindert.

Die Gehäusestruktur unterstützt die elektrische Organisation

Eine gut geplante Elektroinstallation benötigt mehr als ausreichend Platz für die Unterbringung ihrer Komponenten. Leistungsschalter, Klemmenblöcke, Relais, Netzteile und Steuergeräte benötigen eine organisierte interne Anordnung, die eine sichere Verkabelung und effiziente Inspektion unterstützt. Eine schlechte Platzierung der Komponenten kann die Nachverfolgung von Verbindungen erschweren und den Zeitaufwand für die Fehlerbehebung erhöhen.

Eine Konfiguration mit einer Tür bietet eine primäre Zugangsöffnung zum Gehäuseinneren. Diese Anordnung kann den Zugang zu internen Komponenten in kompakten Installationen vereinfachen, insbesondere wenn die Geräteanordnung relativ einfach ist. Scharnierposition, Türanschlag, Verriegelungsanordnung, Abmessungen der Montageplatte und nutzbare Innentiefe beeinflussen alle, wie effektiv der verfügbare Raum genutzt werden kann.

DerEintüriges, wandmontiertes Elektrogehäusekann als physisches Gehäuse für ausgewählte elektrische Baugruppen dienen, seine Innenkapazität muss jedoch der zu installierenden Ausrüstung entsprechen. Konstrukteure müssen Kabelbiegeradien, Kabelkanäle, Anschlusszugang, Leitertrennung, Erdungsanschlüsse und Platz für zukünftige Wartungsarbeiten berücksichtigen. Ein kompaktes Äußeres sollte nicht zu einem überfüllten Innenraum führen.

Die elektrische Sicherheit hängt von der vollständigen Installation ab

Die elektrische Sicherheit wird durch die Koordination von Komponenten, Schutzvorrichtungen, Gehäusekonstruktion, Installationsmethoden und Betriebsverfahren bestimmt. Ein Gehäuse trägt dazu bei, elektrische Geräte von der Umgebung zu trennen und kann bei ordnungsgemäßer Konstruktion und Installation die Gefährdung durch unbeabsichtigten Kontakt verringern. Allerdings bietet das Gehäuse allein keinen vollständigen Schutz vor allen elektrischen oder umweltbedingten Gefahren.

Der Schutz vor dem Eindringen von Staub und Wasser ist besonders wichtig, wenn elektrische Geräte in Werkstätten, Technikräumen, Servicekorridoren oder im Freien betrieben werden. Die erforderliche Schutzart hängt von den Installationsbedingungen und der Höhe der Belastung ab. Türdichtungen, Kabelverschraubungen, Eintrittsöffnungen, Befestigungselemente und Montagearbeiten können den durch die abgeschlossene Installation erreichten Schutz beeinträchtigen.

Erdungs- und Potentialausgleichsanordnungen müssen außerdem für die Gehäusekonstruktion und die geltenden elektrischen Anforderungen geeignet sein. Metallgehäuse erfordern möglicherweise eine Schutzverklebung, um die elektrische Kontinuität aufrechtzuerhalten, während bei anderen Baumaterialien andere Designaspekte gelten. Überstromschutz, Leiterdimensionierung, Isolierung, Arbeitsabstände und sichere Isolierung bleiben wesentliche Bestandteile des Gesamtsystems.

Wärmemanagement in kompakten Verteilerbaugruppen

Da elektrische Systeme immer kompakter werden, wird das Wärmemanagement zu einem immer wichtigeren Designaspekt. Stromkreisschutzgeräte, Schaltkomponenten, Transformatoren, Netzteile und andere Geräte können während des Betriebs Wärme erzeugen. Wenn mehrere Geräte innerhalb eines begrenzten Gehäusevolumens betrieben werden, kann die angesammelte Wärme zu einem Anstieg der Innentemperaturen führen.

Übermäßige Temperaturen können die Leistung der Komponenten, die Lebensdauer und die Stabilität empfindlicher elektronischer Geräte beeinträchtigen. Bei der thermischen Planung sollten daher die zu erwartende elektrische Belastung, Komponentenverluste, Umgebungstemperatur, Gehäuseabmessungen, Montageposition und verfügbare Wärmeableitungspfade berücksichtigt werden.

Lüftungsöffnungen können in geeigneten Umgebungen zur Wärmeregulierung beitragen, können aber auch den Schutz vor Staub und Feuchtigkeit beeinträchtigen. Wenn der Umweltschutz gewahrt bleiben muss, können alternative Wärmemanagementansätze erforderlich sein. Das geeignete Design hängt von den installierten Komponenten und Betriebsbedingungen ab und nicht nur vom Gehäuseformat.

Wartungszugang und langfristige Betriebseffizienz

Wartungsanforderungen haben häufig ebenso großen Einfluss auf die Gehäuseauswahl wie die anfänglichen Installationskosten oder der Platzbedarf. Elektrotechniker müssen ohne unnötige Behinderung Schaltkreise identifizieren, Verbindungen prüfen, Komponenten austauschen und Fehler untersuchen. Ein zugängliches Gehäuselayout kann diese Aufgaben unterstützen und den Zeitaufwand für das Auffinden einzelner Geräte reduzieren.

Klare Beschriftungen, aktualisierte Schaltpläne, Verdrahtungspläne und eine konsistente Anschlusskennzeichnung sind für Installationen jeder Größe wichtig. Besonders wertvoll sind diese Praktiken in Einrichtungen, in denen elektrische Systeme von verschiedenen Teams gewartet oder über mehrere Jahre hinweg geändert werden. Eine organisierte interne Verkabelung hilft Technikern auch dabei, die Beziehung zwischen Eingangsversorgungen, Schutzgeräten, Steuerkreisen und angeschlossenen Geräten zu verstehen.

DerEintüriges, wandmontiertes Elektrogehäusekann den routinemäßigen Zugang unterstützen, wenn seine Position und interne Anordnung es ermöglichen, dass sich die Tür vollständig öffnet und die installierten Geräte sicher erreicht werden können. Die Wartungsplanung sollte einen ausreichenden Arbeitsabstand, geeignete Isolationsverfahren und eine Anordnung umfassen, die eine Inspektion ermöglicht, ohne die damit verbundene Verkabelung zu stören.

Normen und Verifizierung in der Niederspannungsverteilung

Niederspannungsverteilungsbaugruppen unterliegen technischen und sicherheitstechnischen Anforderungen, die je nach Verwendungszweck, Konfiguration und Installationsort variieren. Die IEC 61439-Reihe befasst sich mit Niederspannungs-Schaltgerätekombinationen, einschließlich Anforderungen an Konstruktion, technische Eigenschaften und Verifizierung. IEC 61439-1 stellt allgemeine Regeln bereit, während andere Teile spezifische Baugruppentypen und Anwendungen behandeln.

Ein leeres Gehäuse und eine fertige elektrische Baugruppe sind aus Compliance-Sicht nicht gleichwertig. Die Konformität hängt von der jeweiligen Produktkategorie, den verbauten Komponenten, dem Baugruppendesign und den anwendbaren Nachweisverfahren ab. Es ist nicht davon auszugehen, dass ein Gehäuse die Konformität des gesamten Verteilungssystems gewährleistet, nur weil darin elektrische Geräte untergebracht sind.

Konstruktionsdokumentation, Komponentenbewertungen, Überlegungen zum Temperaturanstieg, Schutzmaßnahmen und Installationsanweisungen tragen alle zu einer ordnungsgemäß konstruierten Baugruppe bei. Örtliche Elektrovorschriften und Projektspezifikationen können zusätzliche Anforderungen mit sich bringen, insbesondere in Industrieanlagen, öffentlichen Gebäuden und spezialisierter Infrastruktur.

Die anhaltende Rolle von Wandgehäusen

Moderne Energieverteilung kombiniert zentralisierte Versorgungsgeräte mit kleineren Baugruppen, die in der Nähe der von ihnen versorgten Lasten und Systeme positioniert sind. Diese Anordnung kann die Organisation lokaler Steuerungen und unterstützender Schaltkreise verbessern, vorausgesetzt, dass jede Installation entsprechend ihren elektrischen Anforderungen und ihrer Betriebsumgebung konzipiert ist.

DerEintüriges, wandmontiertes Elektrogehäusebleibt relevant, wenn ein kompaktes, zugängliches Gehäuse für die vorgesehene Ausrüstung geeignet ist. Seine Rolle ist eher praktischer als technologischer Natur: Es stellt eine physische Struktur für die Organisation und den Schutz ausgewählter elektrischer Komponenten innerhalb einer größeren Verteilungsarchitektur bereit.

Während sich die elektrische Infrastruktur weiterentwickelt, wird die Auswahl des Gehäuses weiterhin mit mehreren grundlegenden technischen Prioritäten verbunden sein: effiziente Raumnutzung, sicherer Zugang, geeigneter Umweltschutz, thermische Leistung, klare Verdrahtungsorganisation und Wartbarkeit. Anhand dieser Faktoren lässt sich feststellen, ob ein Gehäuseformat zu einer bestimmten Installation passt und wie effektiv das fertige elektrische System über seine gesamte Lebensdauer betrieben werden kann.
