Wie ein wandmontierter Elektroschrank mit einer Tür das Wachstum intelligenter Gebäude unterstützt

Intelligente Gebäude verändern die Art und Weise, wie Stromverteilungs-, Beleuchtungs-, Heizungs-, Lüftungs-, Zugangskontroll- und Energieüberwachungssysteme organisiert sind. Da diese Funktionen zunehmend miteinander vernetzt sind, muss die sie unterstützende physische Infrastruktur mehr Steuergeräte, Kommunikationsschnittstellen und Stromkreise auf immer begrenzteren Gebäudeflächen unterbringen. Elektrische Gehäuse bleiben daher ein wichtiger Bestandteil des intelligenten Gebäudedesigns. Sie bieten einen definierten Standort für elektrische Komponenten und unterstützen gleichzeitig den Geräteschutz, den Wartungszugang und die Systemorganisation.

Die Entwicklung intelligenter Gebäude verändert die elektrische Infrastruktur

Moderne Gebäudeautomation ist auf die Koordination zwischen Systemen angewiesen, die traditionell separat konzipiert und betrieben wurden. Beleuchtungssteuerungen, HVAC-Geräte, Zugangskontrollgeräte, Brandschutzschnittstellen und Energiemanagementsysteme können über Gebäudemanagementplattformen Informationen austauschen. Diese Integration erhöht die Bedeutung klar strukturierter Elektroinstallationen insbesondere in Gewerbegebäuden, Büros, Wohnanlagen, Krankenhäusern und Industrieanlagen.

Der Übergang umfasst nicht einfach nur die Hinzufügung weiterer digitaler Geräte. Außerdem ist eine sorgfältige Prüfung der Stromverteilung, der Steuerverkabelung, der Gerätetrennung, der Wärmeableitung und des Zugangs für Inspektionen erforderlich. Elektrische Komponenten müssen so angeordnet sein, dass Installationsteams Stromkreise identifizieren, Verbindungen nachverfolgen und Wartungsarbeiten durchführen können, ohne benachbarte Systeme unnötig zu stören.

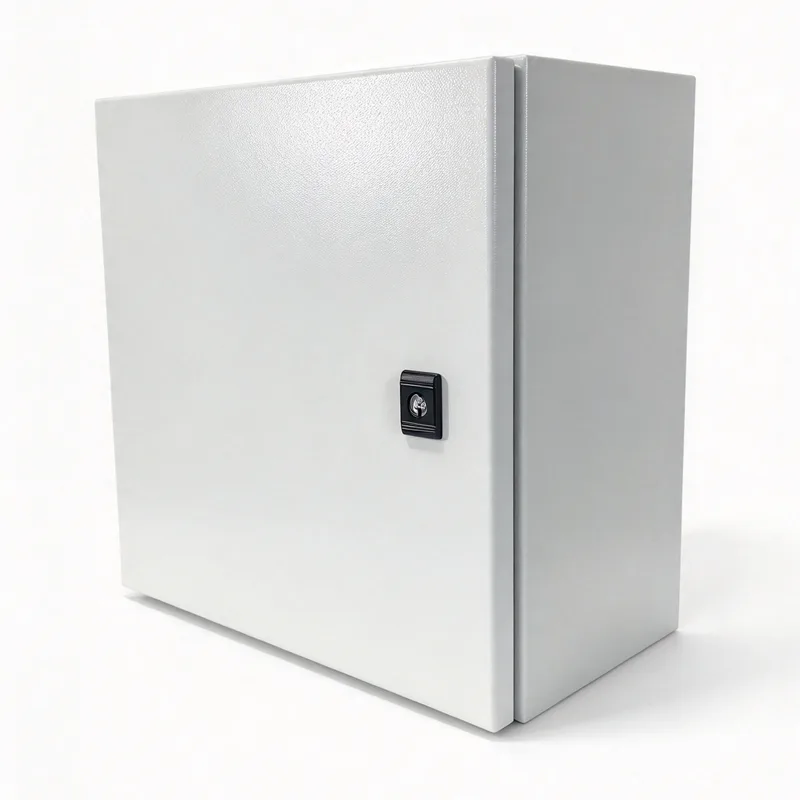

In diesem Zusammenhang ist dieEintüriges, wandmontiertes Elektrogehäusestellt ein praktisches Gehäuseformat für Installationen dar, bei denen Elektro- oder Steuerungsgeräte ein spezielles, zugängliches Gehäuse benötigen, ohne wertvolle Stellfläche zu beanspruchen. Seine Eignung hängt von den Geräteabmessungen, der Installationsumgebung, den Schutzanforderungen und der geplanten Systemerweiterung ab.

Die wandmontierte Installation beseitigt Platzbeschränkungen

Die Raumnutzung ist ein wiederkehrender Aspekt bei Smart-Building-Projekten. Elektrische Geräte müssen möglicherweise in Servicekorridoren, Geräteräumen, Versorgungsbereichen, Technikräumen und ausgewiesenen Wandbereichen in der Nähe der von ihnen gesteuerten Systeme installiert werden. Für größere Installationen können Standschränke geeignet sein, kleinere Verteilungs- und Steuerungsanordnungen können jedoch von einer wandmontierten Konstruktion profitieren.

Durch die Montage eines Gehäuses an einer geeigneten Wand kann Bodenfläche eingespart und ein einheitlicher Standort für elektrische Geräte geschaffen werden. In Gebäuden mit mehreren Kontrollzonen kann eine verteilte Anordnung auch bestimmte Verkabelungswege verkürzen und die Inspektion vor Ort komfortabler machen. Diese Vorteile ergeben sich nicht automatisch: Kabelführung, Zugangsfreiräume, strukturelle Unterstützung und die Notwendigkeit, interne Komponenten zu erreichen, müssen bei jeder Installation bewertet werden.

Eine Konfiguration mit einer Tür bietet einen einfachen Zugangspunkt zu den eingeschlossenen Geräten. Die Öffnungsrichtung, der verfügbare Arbeitsspielraum, die Scharnieranordnung und der Türhaltemechanismus können Einfluss darauf haben, wie einfach Techniker Anschlüsse prüfen, Komponenten austauschen oder die Schaltkreisidentifizierung überprüfen können. Diese praktischen Details sind besonders relevant, wenn Gehäuse in engen Versorgungsbereichen oder neben anderen Gebäudesystemen installiert werden.

Der Geräteschutz bleibt für vernetzte Gebäude von zentraler Bedeutung

Konnektivität verringert nicht den Bedarf an physischem Schutz. Steuerungen, Relais, Schaltkreisschutzgeräte, Klemmenblöcke, Netzteile und Kommunikationskomponenten können durch Staub, Feuchtigkeit, versehentlichen Kontakt, Vibrationen oder Temperaturschwankungen beeinträchtigt werden. Ein Gehäuse trägt dazu bei, eine physische Grenze um diese Komponenten herum zu schaffen, der Grad des Schutzes hängt jedoch von seiner Konstruktion und der überprüften Umweltverträglichkeit ab.

Das Gehäusematerial, die Türdichtung, die Anordnung der Kabeleinführung, die Montagemethode und das Belüftungsdesign haben alle Einfluss auf die Eignung für einen bestimmten Standort. Bei einer Installation in einem sauberen elektrischen Innenraum herrschen andere Bedingungen als bei einer Installation in einem feuchten Hauswirtschaftsraum, einem staubigen Technikraum oder einem exponierten Außenbereich. Der angegebene Schutzgrad sollte daher den tatsächlichen Bedingungen vor Ort entsprechen und nicht vom Erscheinungsbild des Gehäuses abgeleitet werden.

Ein weiterer wichtiger Aspekt ist das Wärmemanagement. Intelligente Gebäudesteuerungen können mehrere Netzteile, Schaltgeräte, Kommunikationsmodule und andere wärmeerzeugende Komponenten in einem begrenzten Volumen vereinen. Wenn die Wärme nicht ausreichend abgeführt werden kann, können die Innentemperaturen ansteigen und die Leistung oder Lebensdauer der Komponenten beeinträchtigen. Bei der Konstruktion sollten Gerätebelastung, Gehäuseabmessungen, Umgebungstemperatur, Abstände und Belüftungsvorkehrungen gemeinsam bewertet werden.

Integration erfordert mehr als nur physischen Wohnraum

Ein Smart-Building-Gehäuse muss den physikalischen und elektrischen Anforderungen der darin installierten Geräte gerecht werden. Für vernetzte Steuerungen sind möglicherweise Kommunikationskabel erforderlich, während Schaltgeräte und Netzteile entsprechend dimensionierte Leiter und geeignete Anschlussanordnungen benötigen. Konstrukteure müssen den Kabelbiegeradius, die Verkabelungskanäle, die Leitertrennung, die Erdung, die Kennzeichnungsschilder und den sicheren Zugang zu den Anschlusspunkten berücksichtigen.

DerEintüriges, wandmontiertes Elektrogehäusekann eine definierte Struktur für die Organisation dieser Elemente bereitstellen, aber das Gehäuse allein macht eine Installation nicht intelligent oder konform. Die Automatisierungsfähigkeit ergibt sich aus den ausgewählten Steuergeräten, der Kommunikationsarchitektur, der Software, den Sensoren und der Integration in das umfassendere Gebäudemanagementsystem. Das Gehäuse unterstützt diese Anordnung, indem es seine physischen Komponenten schützt und organisiert.

Ebenso wichtig ist die Planung zukünftiger Veränderungen. Gebäudesysteme können später zusätzliche Präsenzsensoren, Energiezähler, Beleuchtungskreise oder Kommunikationsschnittstellen integrieren. Wenn Sie ausreichend Platz im Innenraum lassen und für eine klare Verdrahtungsanordnung sorgen, können Änderungen einfacher durchgeführt werden. Die Erweiterung muss jedoch innerhalb der physischen Kapazität, der elektrischen Nennwerte, der thermischen Grenzen und der geltenden Sicherheitsanforderungen des Gehäuses bleiben.

Normen- und Verifizierungshandbuch zur Gehäuseauswahl

Neben der Installationsfreundlichkeit sollten auch die elektrische Sicherheit und die Montageprüfung berücksichtigt werden. Die IEC 61439-Reihe befasst sich mit Niederspannungs-Schaltanlagen und Steuergerätekombinationen, einschließlich Konstruktion, technischen Eigenschaften und Verifizierungsanforderungen. IEC 61439-3:2024 befasst sich im Rahmen des definierten Anwendungsbereichs speziell mit Verteilertafeln, die für die Bedienung durch normale Personen bestimmt sind. Ob eine bestimmte Installation unter diese Anforderungen fällt, hängt von der Gerätekonfiguration und der beabsichtigten Anwendung ab.

Ein Gehäuse sollte nicht allein deshalb als einer Montagenorm entsprechend bezeichnet werden, weil es zur Unterbringung elektrischer Komponenten verwendet wird. Es sind die Gesamtbaugruppe, ihr Verwendungszweck und die entsprechenden Nachweisanforderungen zu bewerten. Planer sollten außerdem die geltenden örtlichen Elektrovorschriften, Erdungsanordnungen, Überstromschutz, Arbeitsabstände und Installationsanweisungen berücksichtigen.

Für intelligente Gebäude ist die Dokumentation besonders nützlich, da mehrere Systeme von verschiedenen technischen Teams installiert, geändert und gewartet werden können. Klare Schaltpläne, Komponentenetiketten, Schaltpläne und Wartungsaufzeichnungen können Unklarheiten bei der Fehlerbehebung reduzieren. Eine konsistente Dokumentation hilft auch, elektrische Stromkreise von Niederspannungs-Steuer- und Kommunikationsverbindungen zu unterscheiden.

Wartung und Lebenszyklusplanung beeinflussen das Design

Von Gebäudeautomationsgeräten wird erwartet, dass sie während der gesamten Betriebsdauer einer Anlage zugänglich bleiben. Im Zuge der Systementwicklung können Sensoren hinzugefügt, Controller ausgetauscht, Kommunikationsmodule aktualisiert und elektrische Verbindungen überprüft werden. Ein Gehäuselayout, das eine klare Identifizierung und einen sicheren Zugang ermöglicht, kann diese Aufgaben vereinfachen, obwohl die Wartungsergebnisse auch von der Installationsqualität und Dokumentation abhängen.

Der Standort des Gehäuses sollte sowohl den betrieblichen Zugang als auch die Umweltbelastung widerspiegeln. Techniker benötigen ausreichend Freiraum, um die Tür zu öffnen und autorisierte Arbeiten auszuführen, während bei der Installation die Behinderung von Rettungswegen, Gerätebewegungen oder anderen Gebäudediensten vermieden werden darf. Kabeleinführungen sollten so angeordnet sein, dass unnötige Belastungen vermieden werden und das vorgesehene Maß an Umweltschutz erhalten bleibt.

Zur Lebenszyklusplanung gehört auch die Auswahl von Materialien und Oberflächen, die für die Installationsumgebung geeignet sind. Korrosionseinwirkung, Reinigungsverfahren, Feuchtigkeit und mögliche mechanische Einwirkungen können die Langzeiteignung beeinträchtigen. Bei Gebäuden mit sich ändernden Belegungs- oder Kontrollanforderungen kann die Möglichkeit, die interne Anordnung zu überprüfen und zu ändern, genauso wichtig sein wie die ursprüngliche Installationsfläche.

Kompakte Gehäuse spielen eine entscheidende Rolle beim Wachstum intelligenter Gebäude

Durch die Ausweitung der Gebäudeautomation steigt die Bedeutung einer koordinierten elektrischen Infrastruktur, von zentralen Verteilungsgeräten bis hin zu kleineren Kontrollpunkten für einzelne Zonen. Wandmontierte Gehäuse können diese Architektur unterstützen, wenn lokale Geräte eine organisierte Unterbringung und bequemen Zugang benötigen, vorausgesetzt, die Installationsbedingungen und Komponentenanforderungen sind geeignet.

DerEintüriges, wandmontiertes Elektrogehäuselässt sich am besten als ein Element innerhalb eines umfassenderen elektrischen Entwurfs und nicht als eigenständige intelligente Gebäudetechnologie verstehen. Sein praktischer Wert hängt von der richtigen Dimensionierung, den Schutzklassen, thermischen Überlegungen, der Organisation der Verkabelung und der Kompatibilität mit der installierten Ausrüstung ab. Da vernetzte Gebäude weiterhin Stromversorgungs-, Steuerungs- und Überwachungsfunktionen integrieren, bleiben diese grundlegenden Gehäuseanforderungen eng mit der Systemsicherheit, der Wartbarkeit und der langfristigen Betriebsflexibilität verbunden.
